Komatsu WB93S-5 – schematy bezpieczników i przekaźników
Zaktualizowano 23.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Komatsu WB93S-5.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

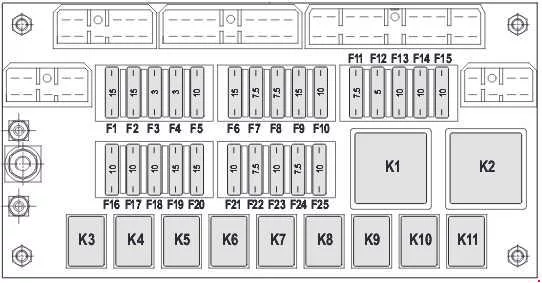

Skrzynka bezpiecznikowa
| Numer | Ampery [A] | Opis |
| F1 | 15 | Centralne przednie światła robocze |
| F2 | 15 | Centralne tylne światła robocze |
| F3 | 3 | Przednie lewe i tylne prawe światło postojowe, światło ostrzegawcze świateł postojowych, podświetlenie przyrządów |
| F4 | 3 | Przednie prawe i tylne lewe światło postojowe, światło zapalniczki samochodowej |
| F5 | 10 | Dom z przodu |
| F6 | 15 | Boczne tylne światła robocze |
| F7 | 7,5 | Wycieraczka tylnej szyby, tylny hom |
| F8 | 7,5 | Światła stopu, przekaźnik świateł stopu |
| F9 | 15 | Boczne przednie światła robocze |
| F10 | 10 | Wycieraczka przedniej szyby, pompa spryskiwacza przedniej szyby |
| F11 | 7,5 | Elektrozawór blokujący wysięgnik, elektrozawór blokujący płytkę |
| F12 | 5 | Zasilanie brzęczyka, zasilanie alarmu ogólnego, zasilanie lampki ostrzegawczej przyrządu i przedniej deski rozdzielczej |
| F13 | 10 | Wyposażenie opcjonalne zasilacz, elektrozawór 4WD. |
| F14 | 10 | Przekaźnik świateł drogowych, przekaźnik świateł mijania, przekaźnik klaksonu, zawory elektromagnetyczne zaworu bezpieczeństwa |
| F15 | 10 | Elektromagnes zatrzymania silnika, przekaźnik funkcji pomocniczych, przekaźnik klimatyzatora |
| F 16 | 10 | Obrotowy zasilacz światła |
| F17 | 10 | Pamięć licznika godzin, światło awaryjne |
| F18 | 10 | Zasilacz do zapalniczki, oświetlenie górne |
| F19 | 15 | Lewe światło mijania, prawe światło mijania |
| F20 | 15 | Lewe światło drogowe, prawe światło drogowe |
| F21 | 10 | Zasilanie czujnika powrotu do kopania, elektrozawór LSS, zawór elektromagnetyczny pływającego ramienia ładowarki, elektrozawór powrotu do kopania, wskaźnik kierunku |
| F22 | 7,5 | Zawór elektromagnetyczny blokujący sterowanie serwomechanizmem, elektrozawór mocy EC, zasilacz PPC |
| F23 | 10 | Jednostka sterująca |
| F24 | 7,5 | Zasilanie kierunkowskazów |
| F25 | 10 | Przekaźnik wysprzęglania, zawór elektromagnetyczny biegu do przodu, zawór elektromagnetyczny biegu wstecznego, alarm cofania |
| Przekaźnik | ||
| K1 | Jednostka bezpieczeństwa (przed powtórnym uruchomieniem) | |
| K2 | Migacz | |
| K3 | Przekaźnik świateł mijania | |
| K4 | Przekaźnik świateł drogowych | |
| K5 | Przedni przekaźnik główny | |
| K6 | Przekaźnik z powrotem do kopania | |
| K7 | Przekaźnik światła stopu | |
| K8 | Rozpocznij włączanie przekaźnika | |
| K9 | Przekaźnik biegu do przodu | |
| K10 | Przekaźnik wsteczny | |
| K11 | Przekaźnik zasilania kierunkowskazu (wysprzęglenie) | |
| Numer | Ampery [A] | Opis |

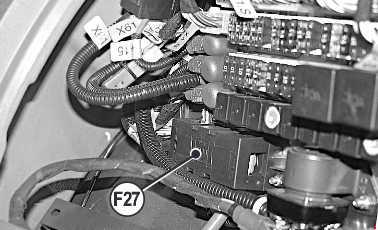

| F27 | 175 | Ogólny bezpiecznik systemowy, kluczyk zapłonu, przekaźnik rozruchu, zezwolenie na ogrzewanie wstępne, zasilanie ogrzewania |
| Numer | Opis |

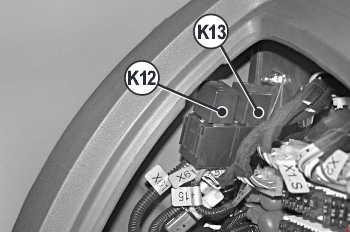

| K12 | Przekaźnik funkcji maszyny |
| K13 | Uruchom przekaźnik |
| Numer | Opis |

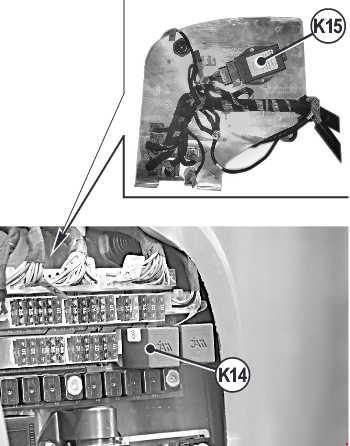

| K14 | Przekaźnik podgrzewania świec żarowych |
| K15 | Jednostka wielofunkcyjna |
| Numer | Ampery [A] | Opis |
| 1 | 20 | Zasilanie 1. i 2. prędkości wentylatora |
| 2 | 40 | zasilanie 3. prędkości wentylatora |
| 3 | 7,5 | Sprężarka klimatyzacji |
| Numer | Opis |
| 4 | Przekaźnik prędkości wentylatora |
| 5 | Ogólny przekaźnik ogrzewania |
| 6 | Przekaźnik sprężarki klimatyzacji |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
