Land Rover Discovery Sport (2015-2019) – schematy bezpieczników i przekaźników

Rocznik 2015-2019
Zaktualizowano 13.05.2023
Land Rover Discovery Sport (2015-2019) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Discovery Sport (L550) z lat: 2015, 2016, 2017, 2018, 2019.

Land Rover Discovery Sport L550, wprowadzony na rynek w 2015 roku, to model SUV klasy średniej, który zastąpił w ofercie brytyjskiej marki model Freelander. Discovery Sport to w zasadzie mniejszy i tańszy wariant modelu Discovery, ale zachowujący charakterystyczną stylistykę marki. Samochód oferowany był w wersjach z dwoma rzędami siedzeń, jak również wersji 5+2 z dodatkową klapą umożliwiającą dostęp do tylnych siedzeń.

Discovery Sport był oferowany z trzema silnikami benzynowymi oraz dwoma wysokoprężnymi. Najmocniejszą jednostką napędową był dwulitrowy silnik benzynowy o mocy 240 KM, który pozwalał na przyspieszenie do 100 km/h w czasie 7,8 sekundy. Wszystkie silniki były łączone z sześciobiegową manualną lub automatyczną skrzynią biegów.

Discovery Sport L550 wyposażony był w rozbudowany system napędowy Terrain Response, który umożliwiał dostosowanie trybu jazdy do warunków panujących na drodze. Samochód oferował także rozbudowane systemy bezpieczeństwa, w tym układ zapobiegający kolizjom z systemem automatycznego hamowania w razie wykrycia zagrożenia.

Wewnątrz Discovery Sport zapewniał dużo miejsca dla pasażerów, a ładowność bagażnika wynosiła od 541 do 981 litrów w zależności od konfiguracji siedzeń. Kabina była przestronna i wykończona materiałami najwyższej jakości, z mnóstwem funkcji ułatwiających obsługę samochodu.

W 2019 roku Discovery Sport przeszedł drobny facelifting, który objął głównie zmiany w stylistyce zewnętrznej, w tym nowy, bardziej agresywny wygląd z przodu oraz nowe reflektory i lampy tylne. Wewnątrz samochodu wprowadzono nową konsolę centralną z ekranem dotykowym o przekątnej 10,25 cala, a także nowe materiały wykończeniowe.

W sumie Land Rover Discovery Sport L550 był bardzo udanym modelem, który zyskał sobie wielu zadowolonych klientów dzięki swojej niezawodności, funkcjonalności i stylowej stylistyce. Samochód ten z powodzeniem konkurował z innymi popularnymi modelami w swojej klasie, takimi jak Audi Q5 czy BMW X3.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

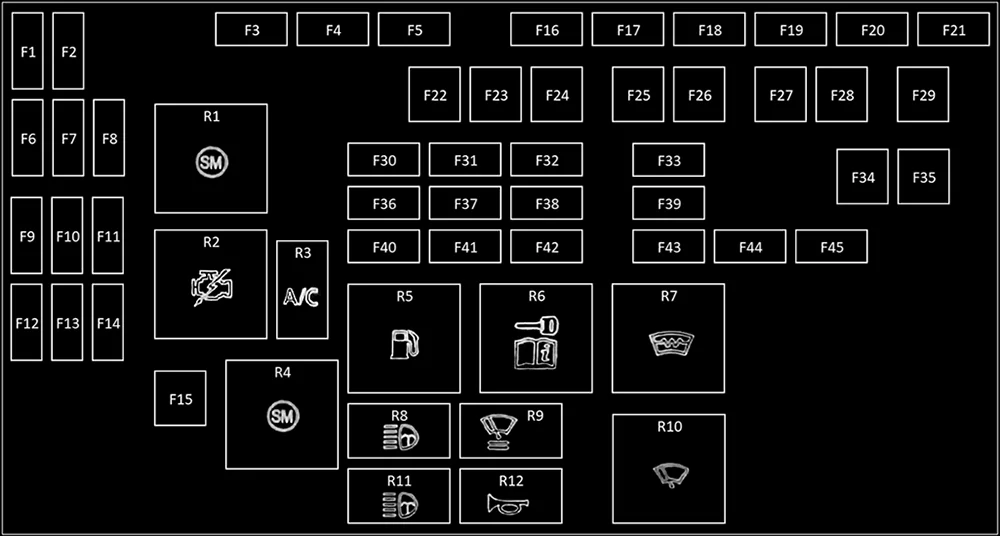

Skrzynka bezpieczników komory silnika

Land Rover Discovery Sport (2015-2019) - schematy bezpieczników i przekaźników

  1. Usuń 2 plastikowe mocowania (patrz ilustracja) i pociągnij rurkę do góry, aby uwolnić ją ze skrzynki powietrznej.
  2. Odblokuj zatrzaski (strzałki), aby zwolnić pokrywę skrzynki bezpieczników.

Land Rover Discovery Sport (2015-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5/30 2015: Czujnik rozrusznika.
2016: Rozrusznik (silnik benzynowy 2,0 l) / System zarządzania silnikiem (silnik wysokoprężny 2,0 l).
2017: System zarządzania silnikiem.
2018-2019: System zarządzania silnikiem (tylko olej napędowy).
2 5 2015: Moduł jakości napięcia.
2016: Zarządzanie energią elektryczną (olej napędowy).
2017-2019: Zarządzanie energią elektryczną (tylko olej napędowy). System zarządzania silnikiem (tylko benzyna).
3 80 2015: Wentylatory chłodzące.
2016-2019: Wspomaganie kierownicy.
4 60 Świece żarowe (tylko olej napędowy).
5 80/100 2015: Elektryczne wspomaganie kierownicy (EPAS).
2016-2019: Chłodzenie silnika.
6 10/15 2015: Czujniki tlenu.
2016-2019: System zarządzania silnikiem.
7 15 2017: System zarządzania silnikiem
8 20/15 System zarządzania silnikiem
9 10 2015: Diesel – Czujniki silnika.
2016-2019: System zarządzania silnikiem. Płyn do układów wydechowych silników wysokoprężnych (DEF) (tylko olej napędowy).
10 – –
11 10 2015: Olej napędowy i benzyna – Czujniki silnika.
2016-2019: System zarządzania silnikiem.
12 10/15 2015: Olej napędowy — obejście układu recyrkulacji spalin (EGR), czujnik wody w paliwie / benzyna — cewki zapłonowe.
2016-2019: System zarządzania silnikiem
13 – –
14 10/15 2015: Diesel – Czujniki silnika / Benzyna – Czujniki tlenu.
2016-2017: System zarządzania silnikiem.
2018-2019: Chłodzenie silnika (tylko benzyna) / System zarządzania silnikiem (tylko olej napędowy).
15 40 2015-2016: Rozrusznik.
2017-2019: System zarządzania silnikiem.
16 100 Nagrzewnica pomocnicza.
17 60 Skrzynka bezpieczników w przedziale pasażerskim
18 60 Skrzynka bezpieczników w przedziale pasażerskim
19 60 Skrzynka bezpieczników w bagażniku
20 60 Skrzynka bezpieczników w bagażniku
21 60 2015: Moduł jakości napięcia.
2016-2019: Zarządzanie energią elektryczną.
22 30 Wycieraczki przedniej szyby
23 40 Skrzynka bezpieczników w przedziale pasażerskim
24 30 2015-2016: Diesel – Rozrusznik.
2017-2019: Rozrusznik (tylko diesel automatyczny i benzyna).
25 40 Układ zapobiegający blokowaniu się kół podczas hamowania (ABS)
26 40 Układ zapobiegający blokowaniu się kół podczas hamowania (ABS)
27 40 Skrzynka bezpieczników w przedziale pasażerskim
28 40 Silnik dmuchawy nagrzewnicy
29 30 Elektryczny hamulec przyczepy (Australia)
30 15 Spryskiwacz reflektora
31 15 Klakson
32 10 Sprzęgło klimatyzacji
33 5 Klakson, podgrzewana przednia szyba, pompa paliwa
34 40 Podgrzewana przednia szyba – lewa strona
35 40 Podgrzewana przednia szyba – prawa strona
36 5 2015: System zarządzania silnikiem (EMS), sprzęgło klimatyzacji, koło zębate rozrusznika.
2016-2019: System zarządzania silnikiem, Klimatyzacja.
37 20 Pompa paliwowa.
38 5 2015: Moduł kierownicy
39 5 2015: Tempomat adaptacyjny (ACC)
40 5 System adaptacyjnego oświetlenia przedniego — prawy reflektor
41 5 System adaptacyjnego oświetlenia przedniego — lewy reflektor
42 5 Jednostka sterująca reflektorów, jednostka sterująca dynamicznego poziomowania reflektorów
43 5 2015: Cewki przekaźnika klimatyzacji/podgrzewanego siedzenia
44 10 Podgrzewana kierownica
45 5 2016-2019: Kierownica.

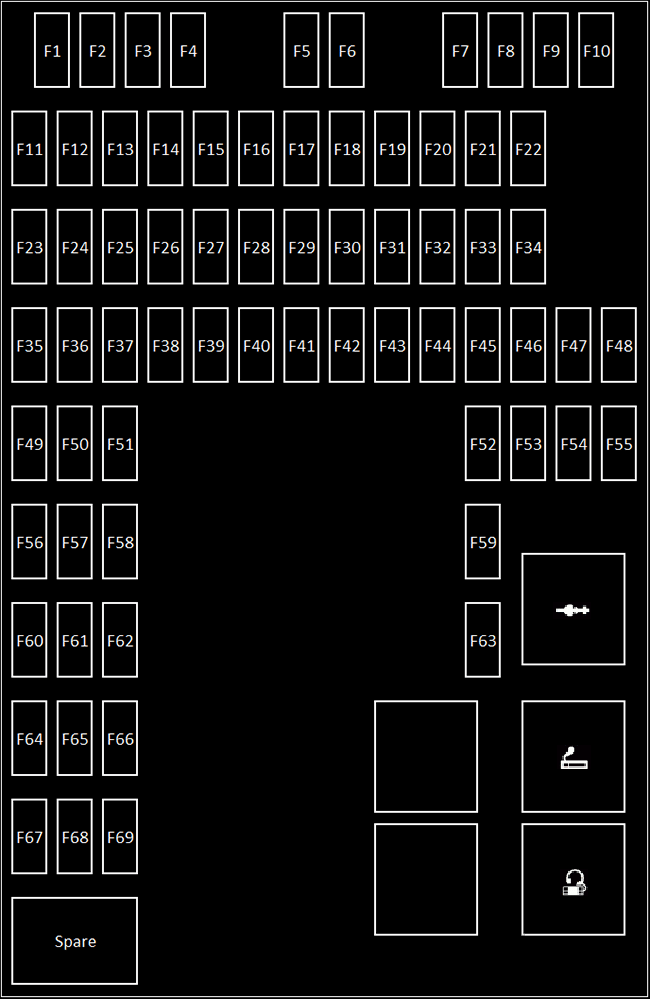

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim (górna): Otwórz schowek i wyjmij panel z wyłożenia schowka. Etykieta na panelu pokazuje chronione obwody i lokalizację bezpieczników.
Skrzynka bezpieczników w przedziale pasażerskim (dolna): Zdjąć dolny panel dostępu.Land Rover Discovery Sport (2015-2019) - schematy bezpieczników i przekaźników

Land Rover Discovery Sport (2015-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Odbiornik inteligentnego kluczyka, czujnik alarmu, system monitorowania ciśnienia w oponach (TPMS)
2 – –
3 10 Przednie światła przeciwmgielne
4 – –
5 5 Układ zapobiegający blokowaniu się kół podczas hamowania (ABS)
6 5 Dynamika adaptacyjna, elektryczny moduł sterujący różnicowego (E-diff)
7 – –
8 25 Moduł drzwi pasażera
9 – –
10 5 Podgrzewane dysze spryskiwaczy
11 10 Światła cofania przyczepy
12 5 Światła cofania
13 – –
14 5 Przełącznik pedału hamulca
15 30 Podgrzewana tylna szyba
16 5 Elektryczne wspomaganie kierownicy (EPAS)
17 5 Moduł kontroli dostępu bezkluczykowego
18 5 2017-2019: Chłodzenie silnika.
19 5 Moduł sterujący zarządzania silnikiem
20 5 Tempomat adaptacyjny (ACC)
21 5 Przełącznik konsoli środkowej, przełącznik deski rozdzielczej silnika zaburtowego
22 5 Automatyczna skrzynia
23 – –
24 – –
25 – –
26 – –
27 10 2017-2019: Światła przeciwmgielne przyczepy.
28 – –
29 – –
30 – –
31 5 Czujnik deszczu, Przełącznik lampy pomocniczej, Moduł jakości napięcia, Czujnik wilgotności, Zarządzanie energią elektryczną
32 25 Moduł drzwi kierowcy
33 – –
34 10 Zamykana klapka wlewu paliwa
35 – –
36 5 Sygnalizator akustyczny z zasilaniem bateryjnym
37 20 Moduł kontroli dostępu bezkluczykowego
38 15 Spryskiwacz przedniej szyby
39 25 Moduł lewych tylnych drzwi
40 5 Przełącznik szyby w drzwiach kierowcy
41 5 Moduł bramy
42 30 Przednie siedzenie kierowcy
43 15 Spryskiwacz tylnej szyby
44 25 Moduł prawych tylnych drzwi
45 30 Fotel pasażera z przodu
46 – –
47 20 Jednostka sterująca roletami przeciwsłonecznymi
48 15 Zasilanie złącza przyczepy
49 – –
50 – –
51 5 Przełączniki na kierownicy
52 20 Zapalniczka
53 20 Gniazdo zasilania akcesoriów Cubby Box
54 – –
55 20 Gniazdo zasilania akcesoriów konsoli tylnej
56 10 Dodatkowy system przytrzymujący (SRS)
57 10 Lampy wewnętrzne
58 – –
59 – –
60 5 Czujnik obecności, lampka wyłączająca poduszkę powietrzną pasażera
61 5 Rozruch silnika
62 – –
63 20 Gniazdo zasilania akcesoriów w przestrzeni ładunkowej
64 – –
65 – –
66 5 Diagnostyka
67 15 Przyczepa
68 – –
69 15 Automatyczna skrzynia

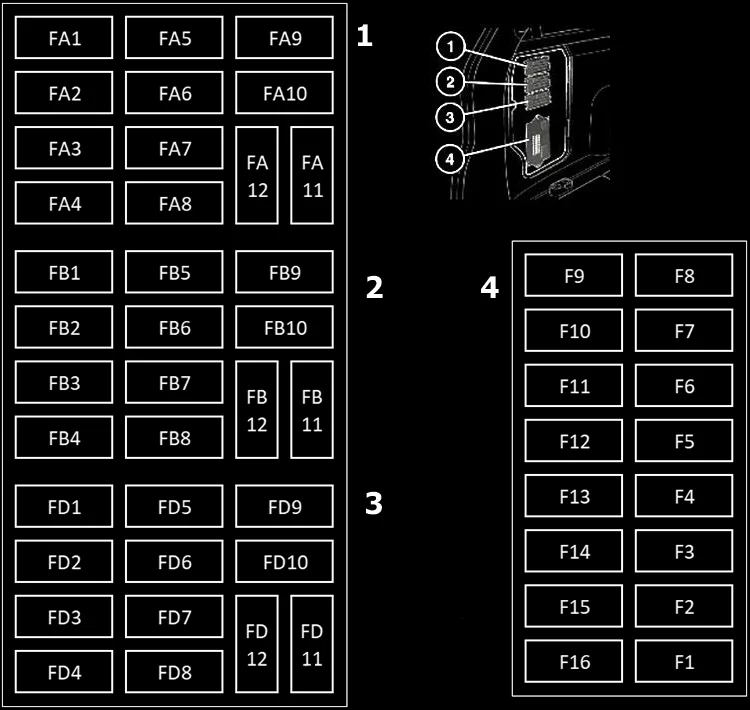

Skrzynka bezpieczników przestrzeni ładunkowej

Obróć zatrzask i zdejmij panel z lewego poszycia bagażnika.

Land Rover Discovery Sport (2015-2019) - schematy bezpieczników i przekaźników

Land Rover Discovery Sport (2015-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
FA1 30 Napęd na wszystkie koła (AWD) — odłącz i wydajniejszy układ napędowy
FA2 15 Przekaźnik tylnej wycieraczki
FA3 5 Napęd na wszystkie koła (AWD) — dynamiczny układ napędowy
FA4 10 Moduł telematyczny
FA5 20 Moduł podgrzewanego fotela kierowcy
FA6 20 Moduł ogrzewania tylnych siedzeń (lewa strona)
FA7 5 Moduł wykrywania brodzenia
FA8 – –
FA9 – –
FA10 20 Klimatyzacja z tyłu
FA11 30 Wysuwany hak holowniczy.
FA12 25 2017-2019: Płyn do układów wydechowych silników wysokoprężnych (DEF).
FB1 – –
FB2 – –
FB3 10 Tablica przyrządów
FB4 5 Moduł bramy diagnostycznej
FB5 5 Moduł sterujący automatycznych świateł drogowych (wspomaganie świateł drogowych).
FB6 5 Kamera zbliżeniowa lub kamera cofania
FB7 5 Monitor martwego pola (BSM)
FB8 10 Wyświetlacz przezierny, head-up
FB9 – –
FB10 5 2016-2019: Tempomat adaptacyjny (ACC)
FB11 40 Wzmacniacz dźwięku
FB12 20 2016-2019: Wzmacniacz audio
FD1 20 Moduł podgrzewanego siedzenia pasażera z przodu
FD2 20 Moduł ogrzewania tylnych siedzeń (prawa strona)
FD3 10 Porty USB z tyłu i w schowku podręcznym
FD4 – –
FD5 30 2015: Magnaride.
2016-2019: Zawieszenie adaptacyjne.
FD6 25 Elektryczna klapa tylna
FD7 5 2015: Odbiornik FBH.
2016-2019: Nagrzewnica pomocnicza.
FD8 5 2016-2019: Pomocnicza pompa płynu chłodzącego.
FD9 5 Przekaźnik komfortu
FD10 25 2017-2019: Pompa paliwa (tylko pojazdy rosyjskie i indyjskie).
FD11 40 2016: Płyn do układów wydechowych silników wysokoprężnych (DEF).
FD12 – –
1 15 Ekran dotykowy, Zintegrowany panel sterowania z przodu
2 10 2015: Wzmacniacz audio.
2016-2019: Wzmacniacz audio. Panel wejścia/wyjścia audio-wideo.
3 10 Tylna klapa sterowana gestem
4 10 Nawigacja, Tuner telewizyjny, Telefon
5 15 Jednostka główna audio
6 15 Siłowniki tylnych siedzeń, panel wejścia/wyjścia audio-wideo
7 – –
8 – –
9 – –
10 – –
11 – –
12 – –
13 – –
14 – –
15 15 Zintegrowane panele sterowania z przodu i z tyłu – ogrzewanie i wentylacja
16 20 2015-2016: Nagrzewnica wspomagająca na paliwo.
2017-2019: Nagrzewnica pomocnicza.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
