Land Rover Range Rover Evoque (2016-2018) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Range Rover Evoque (L538) z lat: 2016, 2017, 2018.

Land Rover Range Rover Evoque (L538) to kompaktowy SUV klasy premium wprowadzony na rynek w 2011 roku. Samochód ten charakteryzuje się awangardowym wyglądem, a także wysoką jakością wykonania i bogatym wyposażeniem.

W 2015 roku przeszedł facelifting, który wprowadził subtelne zmiany w stylistyce samochodu, a także poprawił jego właściwości jezdne i efektywność. W tym samym roku wprowadzono także wersję kabriolet.

Evoque oferuje szeroką gamę silników, w tym benzynowe i diesle o pojemności od 2,0 do 2,2 litrów. Wszystkie silniki są wyposażone w turbodoładowanie, co pozwala na osiągnięcie dobrych osiągów i niskiego zużycia paliwa. Dostępna jest również wersja hybrydowa plug-in o mocy 309 KM.

Wnętrze Evoque wyróżnia się wysokiej jakości materiałami i nowoczesnymi technologiami, takimi jak duży ekran dotykowy, system multimedialny z nawigacją satelitarną i kamerami 360 stopni, oraz wiele innych.

Evoque oferuje także wiele opcji personalizacji, w tym różne warianty kolorystyczne karoserii, stylizacji wnętrza oraz różne opcje wyposażenia.

Podsumowując, Land Rover Range Rover Evoque (L538) to elegancki i awangardowy SUV klasy premium, który łączy wysoką jakość wykonania z zaawansowanymi technologiami i wygodą podróżowania.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

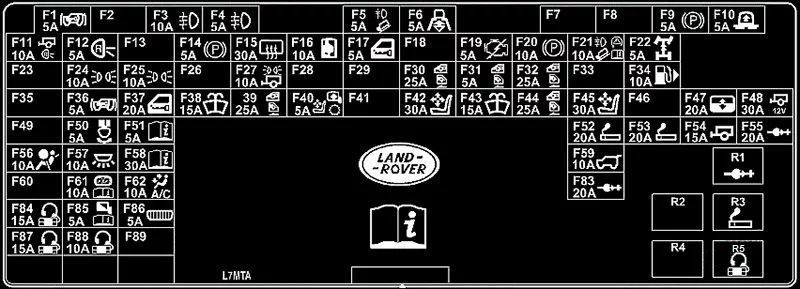

Schemat skrzynki bezpieczników w przedziale pasażerskim

Land Rover Range Rover Evoque (2016-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Inteligentny odbiornik kluczy. Czujnik alarmu. System monitorowania ciśnienia w oponach (TPMS)
2 — —
3 10 Przednie światła przeciwmgielne
4 — —
5 5 Układ zapobiegający blokowaniu się kół podczas hamowania (ABS)
6 5 Dynamika adaptacyjna. Elektryczny mechanizm różnicowy
7 — —
8 25 Moduł drzwi pasażera
9 5 2016: Elektryczny hamulec postojowy (EPB)
10 5 Podgrzewane dysze spryskiwaczy
11 10 Przyczepa ze światłem cofania
12 5 Światła cofania
13 — —
14 5 Przełącznik pedału hamulca
15 30 Podgrzewana tylna szyba
16 5 Wspomaganie kierownicy
17 5 Wejście bierne
18 5 Pomocnicza pompa płynu chłodzącego
19 5 System zarządzania silnikiem
20 5 Tempomat adaptacyjny (ACC)
21 5 2016: Grzałka PTC, przełączniki konsoli środkowej. Zewnętrzne przełączniki deski rozdzielczej.
2017-2018: Przełączniki konsoli środkowej. Przełączniki deski rozdzielczej zaburtowej
22 5 Automatyczna skrzynia
23 — —
24 5 2016: Prawe tylne światło przeciwmgielne
25 5 2016: Lewe tylne światło przeciwmgłowe
26 — —
27 10 2017-2018: Światła przeciwmgielne przyczepy
28 — —
29 — —
30 — —
31 5 2016: Czujnik deszczu. Przełącznik świateł pomocniczych. Czujnik wilgotności.
2017-2018: Czujnik deszczu. Przełącznik lampy. Zarządzanie energią elektryczną. Czujnik wilgotności
32 25 Moduł drzwi kierowcy
33 — —
34 10 2017-2018: Klapka wlewu paliwa
35 — —
36 5 2017-2018: Sygnalizator akustyczny z zasilaniem bateryjnym
37 20 Bezkluczykowy moduł pojazdu
38 15 Spryskiwacz szyby przedniej
39 25 Moduł lewych tylnych drzwi
40 5 Przełącznik szyby w drzwiach kierowcy
41 5 2017-2018: Moduł bramy
42 30 Siedzenie kierowcy
43 15 Spryskiwacz tylnej szyby
44 25 Moduł prawych tylnych drzwi
45 30 Fotel pasażera z przodu
46 — —
47 20 Markiza
48 15 Zasilanie złącza przyczepy
49 — —
50 — —
51 5 Przełączniki na kierownicy
52 20 Zapalniczka
53 20 Gniazdo zasilania akcesoriów Cubby Box
54 — —
55 20 Gniazdo zasilania akcesoriów konsoli tylnej
56 10 Dodatkowy system przytrzymujący (SRS)
57 10 Lampy wewnętrzne
58 — —
59 — —
60 5 Czujnik obecności. Lampka wyłączająca poduszkę powietrzną pasażera
61 5 Rozruch silnika
62 — —
63 20 Gniazdo zasilania akcesoriów w bagażniku
64 — —
65 — —
66 5 Diagnostyka
67 15 Przyczepa
68 — —
69 15 Automatyczna skrzynia biegów

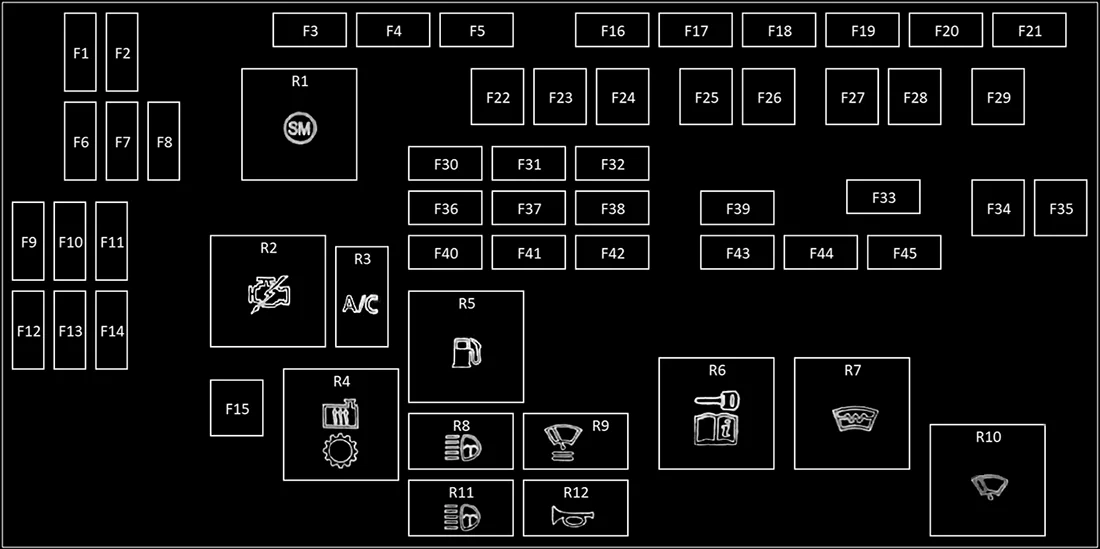

Schemat skrzynki bezpieczników komory silnika

Land Rover Range Rover Evoque (2016-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5/30 System zarządzania silnikiem
2 5 Zarządzanie energią elektryczną
3 80 Wspomaganie kierownicy
4 — —
5 100 Wentylatory chłodnicy silnika
6 15 System zarządzania silnikiem
7 — —
8 20/15 System zarządzania silnikiem
9 10 2016: Emisje z pojazdów.
2017-2018: System zarządzania silnikiem
10 — —
11 10 System zarządzania silnikiem
12 10/15 System zarządzania silnikiem
13 — —
14 10/15 2016: System zarządzania silnikiem.
2017: Chłodzenie silnika.
2018: System zarządzania silnikiem (tylko olej napędowy), Chłodzenie silnika (tylko benzyna)
15 40 2016: Rozrusznik.
2017-2018: System zarządzania silnikiem
16 100 Ogrzewanie
17 60 Skrzynka bezpieczników w przedziale pasażerskim
18 60 Skrzynka bezpieczników w przedziale pasażerskim
19 60 Skrzynka bezpieczników w bagażniku
20 60 Skrzynka bezpieczników w bagażniku
21 60 Zarządzanie energią elektryczną
22 30 Wycieraczki przedniej szyby
23 40 Skrzynka bezpieczników w przedziale pasażerskim
24 40 2017: Rozrusznik.
2018: Rozrusznik (tylko diesel i benzyna)
25 40 Układ przeciwblokujący (ABS)
26 40 Układ przeciwblokujący (ABS)
27 40 Skrzynka bezpieczników w przedziale pasażerskim
28 40 Silnik dmuchawy nagrzewnicy
29 30 2016: Elektryczny hamulec przyczepy
30 15 Spryskiwacze reflektorów
31 15 Klaksony
32 10 Klimatyzacja (klimatyzacja)
33 5 Klakson. Podgrzewana przednia szyba. System paliwowy
34 40 Ogrzewana przednia szyba z lewej strony
35 40 Ogrzewana przednia szyba z prawej strony
36 5 System zarządzania silnikiem. klimatyzacja
37 20 System paliwowy
38 20 Reflektor – lewa strona
39 20 Reflektor – prawa strona
40 5 System adaptacyjnego oświetlenia przedniego (AFS) — prawy reflektor
41 5 System adaptacyjnego oświetlenia przedniego (AFS) — prawy reflektor
42 5 2016: Reflektory. Poziomowanie reflektorów. Tylna kamera.
2017: Reflektory. Dynamiczne poziomowanie reflektorów.
2018: Poziomowanie reflektorów
43 — —
44 10 Podgrzewana kierownica
45 5 Kierownica

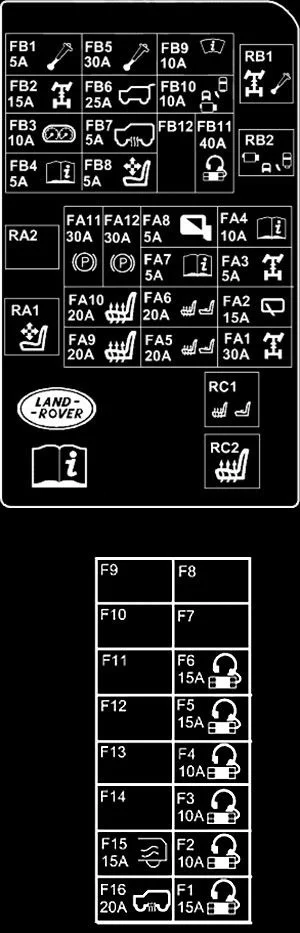

Schemat skrzynki bezpieczników przedziału bagażowego

Land Rover Range Rover Evoque (2016-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
FA1 30 Systemy napędu na cztery koła (4WD), dynamiczna kontrola stabilności (DSC)
FA2 15 Tylna wycieraczka
FA3 5 Systemy 4WD
FA4 10 Telematyka
FA5 20 Podgrzewany/klimatyzowany fotel kierowcy
FA6 20 Podgrzewany/klimatyzowany fotel pasażera z przodu
FA7 — —
FA8 5 Lusterko wsteczne. Asystent automatycznych świateł drogowych (AHBA)
FA9 20 Podgrzewane tylne siedzenie po lewej stronie
FA10 20 Podgrzewane prawe tylne siedzenie
FA11 — —
FA12 25 2017-2018: Elektryczna klapa tylna
FB1 — —
FB2 5 Tempomat adaptacyjny (ACC)
FB3 10 Tablica przyrządów
FB4 5 Moduł bramy
FB5 30 Zawieszenie adaptacyjne
FB6 25 2016: Elektryczna klapa tylna
FB7 5 2017-2018: Nagrzewnica pomocnicza
FB8 15 Przełączniki fotela kierowcy i pasażera
FB9 10 Wyświetlacz przezierny (HUD)
FB10 10 Monitor martwego pola (BSM)
FB11 40 Wzmacniacz dźwięku
FB12 20 Wzmacniacz dźwięku
Skrzynka bezpieczników pod podłogą
1 15 Ekran dotykowy. Zintegrowany panel sterowania z przodu
2 10 Wzmacniacz dźwięku
3 10 Tylna klapa sterowana gestem
4 10 Nawigacja. Telefon
5 15 Jednostka główna audio
6 15 Panel wejścia/wyjścia audio-wideo
7 — —
8 — —
9 — —
10 — —
11 — —
12 — —
13 — —
14 — —
15 15 Zintegrowane panele sterowania z przodu i z tyłu – ogrzewanie i wentylacja
16 20 2017-2018: Nagrzewnica pomocnicza

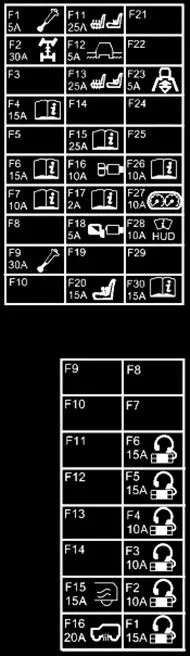

Zamienny

Land Rover Range Rover Evoque (2016-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
Górna skrzynka bezpieczników
FA1 5 Dynamiczna kontrola stabilności (DSC)
FA2 30 DSC
FA3 — —
FA4 15 Dach kabrioletu – zamek
FA5 — —
FA6 15 Dach kabrioletu – przedni zatrzask
FA7 10 Telematyka
FA8 — —
FA9 30 Systemy napędu na 4 koła (4WD).
FA10 — —
FA11 25 Podgrzewany/klimatyzowany fotel kierowcy
FA12 5 Wykrywanie brodzenia
FA13 25 Podgrzewany/klimatyzowany fotel pasażera z przodu
FA14 — —
FA15 25 System paliwowy
Fa16 10 Monitor martwego pola. Asystent automatycznych świateł drogowych (AH BA). Tylna kamera
FA17 2 Czytnik opłat drogowych
FA18 5 Lusterko wewnętrzne. AH BA. Tylna kamera
FA19 — —
FA20 15 Fotele elektryczne
FA21 — —
FA22 — —
FA23 5 Adaptacyjny tempomat
FA24 — —
FA25 — —
FA26 10 Moduł bramy
FA27 10 Tablica przyrządów
FA28 10 Wyświetlacz przezierny (HUD)
FA29 — —
FA30 5 Dach kabrioletu – opuszczana szyba boczna
Dolna skrzynka bezpieczników
FB1 15 Ekran dotykowy. Zintegrowany panel sterowania z przodu
FB2 10 Wzmacniacz dźwięku
FB3 10 Systemy rozrywkowe
FB4 10 Nawigacja. Panel wejścia i wyjścia audio wideo
FB5 15 Jednostka główna audio
FB6 15 Panel wejścia i wyjścia audio wideo
FB7 — —
FB8 — —
FB9 — —
FB10 — —
FB11 — —
FB12 — —
FB13 — —
FB14 — —
FB15 15 Ogrzewanie i wentylacja
FB16 20 Nagrzewnica pomocnicza (ogrzewanie postojowe)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
