Mazda 2 II DE (2012) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 2 II DE z lat: 2007, 2008, 2009, 2010.

Mazda 2 II DE to druga generacja małego samochodu osobowego produkowanego przez japońską markę Mazda. Model ten był kontynuacją sukcesu pierwszej generacji i był dostępny na rynku w latach 2007-2014. Mazda 2 II DE, znana również jako Mazda Demio na niektórych rynkach, kontynuowała filozofię marki Mazda, koncentrując się na ekonomii paliwa, komfortowym wnętrzu i przyjemności z jazdy.

Stylistycznie Mazda 2 II DE prezentowała bardziej awangardowy i dynamiczny design w porównaniu do swojej poprzedniczki. Charakteryzowała się smukłą sylwetką, z charakterystycznymi liniami nadwozia i wyrazistym frontem, który odzwierciedlał nowoczesny język stylistyczny marki.

Wnętrze Mazdy 2 II DE zostało zaprojektowane w sposób funkcjonalny i ergonomiczny. Mimo kompaktowych rozmiarów, oferowała odpowiednią przestrzeń dla kierowcy i pasażerów. Wykończenie wnętrza było staranne, a materiały użyte do produkcji podnosiły poziom jakości odbieranej jazdy.

Pod względem technicznym, Mazda 2 II DE oferowała różne jednostki napędowe, w tym benzynowe silniki o różnych pojemnościach i mocach. Konstrukcja samochodu była zoptymalizowana pod kątem wydajności paliwowej, co czyniło ją ekonomicznym wyborem w segmencie małych samochodów.

Mazda 2 II DE zdobyła uznanie za dobrą jakość wykonania, ekonomię paliwa i przyjemność z jazdy. Była to popularna opcja dla osób szukających praktycznego, oszczędnego i dobrze wykonanego samochodu do codziennego użytku, zwłaszcza do jazdy w mieście.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

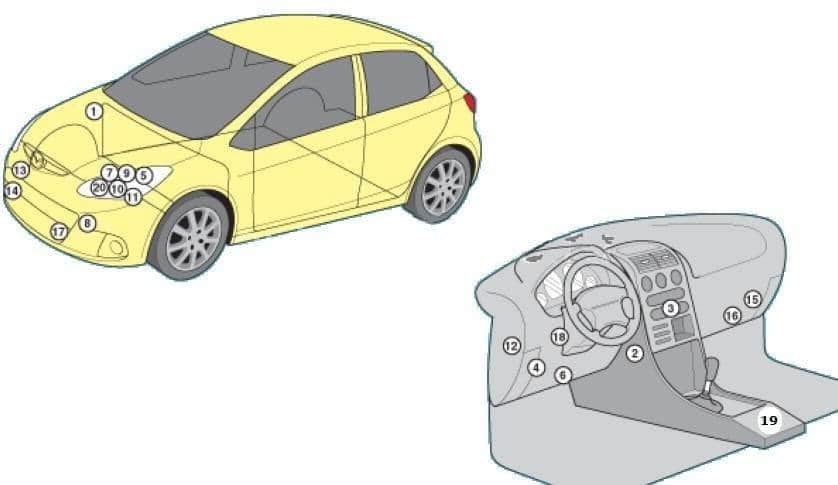

Układ

Mazda 2 II DE (2012) - schematy bezpieczników i przekaźników

Opis

1 Elektroniczna jednostka sterująca ABS
2 Rezystor silnika dmuchawy nagrzewnicy / klimatyzacji – pod deską rozdzielczą
3 Elektroniczna jednostka sterująca klimatyzacją
4 Jednostka sterująca przeciwkradzieżowa
5 Akumulator
6 Złącze diagnostyczne (DLC)
7 Elektroniczna jednostka sterująca silnika
8 Rezystor silnika wentylatora chłodzącego — w pobliżu radiatora
9 Skrzynka bezpieczników / przekaźników, komora silnika 1
10 Skrzynka bezpieczników / przekaźników, komora silnika 2
11 Skrzynka bezpieczników / przekaźników, komora silnika 3-diesel
12 Skrzynka bezpieczników / przekaźników, tablica przyrządów
13 Sygnał dźwiękowy 1
14 Sygnał dźwiękowy 2
15 Jednostka sterująca systemu dostępu bezkluczykowego
16 Centralka wielofunkcyjna – funkcje: Światła przeciwmgielne, światła awaryjne, reflektory, kierunkowskazy, system monitorowania pasów bezpieczeństwa wycieraczki
17 Czujnik temperatury otoczenia – za przednim zderzakiem
18 Jednostka sterująca wspomaganiem kierownicy
19 Elektroniczna jednostka sterująca SRS
20 Elektroniczna jednostka sterująca skrzynią biegów – w jednostce sterującej silnika

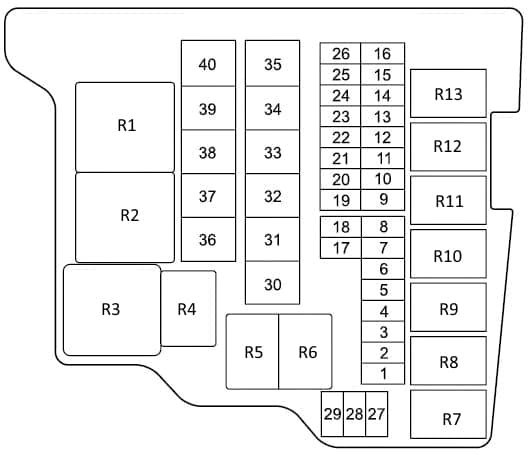

Skrzynka bezpieczników w komorze silnika

Mazda 2 II DE (2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 — —
2 15 Pompa paliwowa
3 15 Światła przeciwmgielne*
4 20 Okna elektryczne
5 10 Klakson
6 10 Układ sterowania silnikiem
7 30 DSC
8 20 DSC
9 7,5 Klimatyzator
10 15 Tylne światła;

Światła postojowe;

Światła tablicy rejestracyjnej.

11 10 Światła stopu
12 7,5 Poduszka powietrzna
13 20 Odmrażacz tylnej szyby
14 10 Światła awaryjne;

Kierunkowskazy.

15 20 Elektryczne zamki do drzwi
16 — —
17 15 Układ sterowania silnikiem
18 15 Układ sterowania silnikiem
19 — —
20 — —
21 — —
22 — —
23 15 Reflektor (prawy)
24 15 Reflektor (lewy)
25 — —
26 — —
27 — —
28 — —
29 15 Światło górne
30 — —
31 — —
32 40 Do ochrony różnych obwodów
33 30 Silnik dmuchawy
34 30 Wentylator chłodzący
35 — —
36 — —
37 30 Do ochrony różnych obwodów
38 — —
39 — —
40 30 Klimatyzator

Przekaźnik

  1. rezerwa
  2. Przekaźnik świecy żarowej
  3. Przekaźnik sterowania silnikiem
  4. Przekaźnik świateł drogowych
  5. Przekaźnik świateł mijania
  6. Przekaźnik tylnych świateł przeciwmgielnych
  7. Benzyna: Przekaźnik pompy paliwa
  8. Przekaźnik silnika dmuchawy nagrzewnicy
  9. rezerwa
  10. Przekaźnik klaksonu
  11. Przekaźnik klimatyzacji
  12. Przekaźnik rozrusznika
  13. Przekaźnik świateł przeciwmgielnych

Skrzynka bezpieczników tablicy rozdzielczej

Mazda 2 II DE (2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 — —
2 7,5 Oświetlenie deski rozdzielczej
3 15 Gniazdo akcesoriów
4 7,5 Zasilanie lusterek bocznych
5 7,5 Odmrażacz lusterek*
6 — —
7 7,5 Klimatyzator
8 20 Wycieraczka i spryskiwacz przedniej szyby
9 10 Wycieraczka i spryskiwacz tylnej szyby
10 — —
11 — —
12 10 Układ sterowania silnikiem
13 10 Klaster instrumentów
14 10 Poduszka powietrzna;

DSC.

15 — —
16 30 Okna elektryczne

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
