Mazda 2 II DE (2013) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 2 II DE z lat: 2013.

Mazda 2 II DE to druga generacja małego samochodu osobowego Mazda 2, produkowana w latach 2007-2014. Model ten kontynuował sukces swojej poprzedniczki, oferując jeszcze bardziej zaawansowaną technologię, nowoczesny design i przyjemność z jazdy.

Pod względem stylistycznym, Mazda 2 II DE prezentowała bardziej dynamiczny i nowoczesny wygląd w porównaniu do swojej poprzedniczki. Charakteryzowała się smukłą sylwetką z wyrazistymi liniami nadwozia i charakterystycznym, stylizowanym grillem marki Mazda. Nowoczesne reflektory i zintegrowane światła przeciwmgielne nadawały przedniej części auta atrakcyjny wygląd.

Wnętrze Mazdy 2 II DE zostało starannie zaprojektowane, aby zapewnić komfort i wygodę. Przestronne i ergonomiczne wnętrze było przyjazne dla kierowcy i pasażerów. Nowoczesna deska rozdzielcza z czytelnymi wskaźnikami oraz intuicyjnie umieszczonymi elementami sterującymi ułatwiała obsługę samochodu.

Mazda 2 II DE wprowadziła wiele zaawansowanych technologii, w tym systemy bezpieczeństwa i asystentów kierowcy, które były do tej pory zarezerwowane dla większych i bardziej luksusowych samochodów. W zależności od wersji i opcji wyposażenia, Mazda 2 II DE mogła być wyposażona w systemy takie jak ESP, ABS, system monitorowania martwego pola, adaptacyjny tempomat czy asystenta parkowania.

Pod względem technicznym, Mazda 2 II DE dostępna była z różnymi jednostkami napędowymi, w tym benzynowymi o różnych pojemnościach. Gamę silników uzupełniały skrzynie biegów manualne oraz automatyczne.

Mazda 2 II DE zdobyła uznanie za swoje zaawansowane technologie, jakość wykonania, oszczędność paliwa oraz przyjemność z jazdy. Model ten kontynuował popularność Mazdy 2 jako miejskiego auta o sportowym charakterze, które spełniało oczekiwania wielu kierowców ceniących sobie ekonomiczny i dynamiczny samochód do codziennego użytku.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

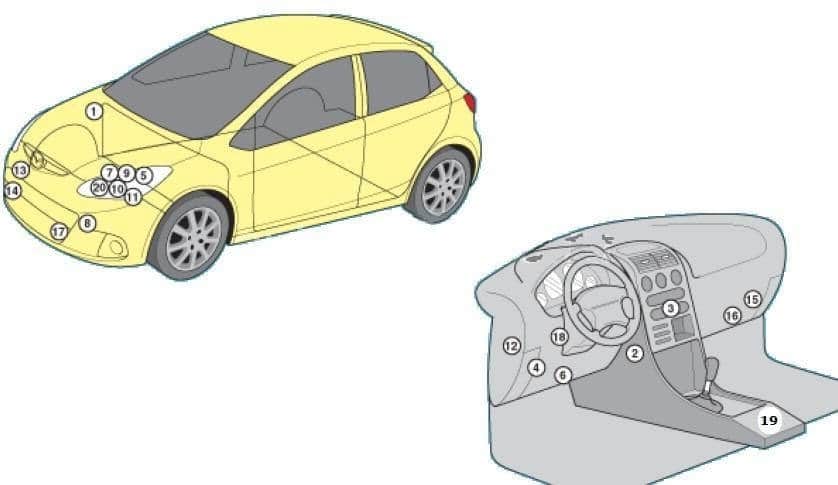

Układ

Mazda 2 II DE (2013) - schematy bezpieczników i przekaźników

Opis

1 Elektroniczna jednostka sterująca ABS
2 Rezystor silnika dmuchawy nagrzewnicy / klimatyzacji – pod deską rozdzielczą
3 Elektroniczna jednostka sterująca klimatyzacją
4 Jednostka sterująca przeciwkradzieżowa
5 Akumulator
6 Złącze diagnostyczne (DLC)
7 Elektroniczna jednostka sterująca silnika
8 Rezystor silnika wentylatora chłodzącego — w pobliżu radiatora
9 Skrzynka bezpieczników / przekaźników, komora silnika 1
10 Skrzynka bezpieczników / przekaźników, komora silnika 2
11 Skrzynka bezpieczników / przekaźników, komora silnika 3-diesel
12 Skrzynka bezpieczników / przekaźników, tablica przyrządów
13 Sygnał dźwiękowy 1
14 Sygnał dźwiękowy 2
15 Jednostka sterująca systemu dostępu bezkluczykowego
16 Centralka wielofunkcyjna – funkcje: Światła przeciwmgielne, światła awaryjne, reflektory, kierunkowskazy, system monitorowania pasów bezpieczeństwa wycieraczki
17 Czujnik temperatury otoczenia – za przednim zderzakiem
18 Jednostka sterująca wspomaganiem kierownicy
19 Elektroniczna jednostka sterująca SRS
20 Elektroniczna jednostka sterująca skrzynią biegów – w jednostce sterującej silnika

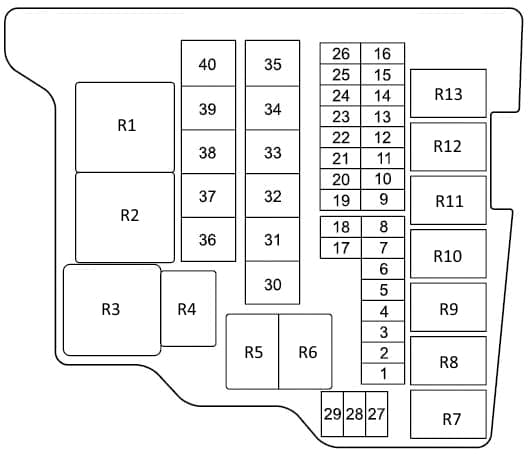

Skrzynka bezpieczników w komorze silnika

Mazda 2 II DE (2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 — —
2 15 Pompa paliwowa
3 15 Światła przeciwmgielne*
4 20 Okna elektryczne
5 10 Klakson
6 10 Układ sterowania silnikiem
7 30 DSC
8 20 DSC
9 7,5 Klimatyzator
10 15 Tylne światła;

Światła postojowe;

Światła tablicy rejestracyjnej.

11 10 Światła stopu
12 7,5 Poduszka powietrzna
13 20 Odmrażacz tylnej szyby
14 10 Światła awaryjne;

Kierunkowskazy.

15 20 Elektryczne zamki do drzwi
16 — —
17 15 Układ sterowania silnikiem
18 15 Układ sterowania silnikiem
19 — —
20 — —
21 — —
22 — —
23 15 Reflektor (prawy)
24 15 Reflektor (lewy)
25 — —
26 — —
27 — —
28 — —
29 15 Światło górne
30 — —
31 — —
32 40 Do ochrony różnych obwodów
33 — —
34 30 Wentylator chłodzący
35 — —
36 — —
37 30 Do ochrony różnych obwodów
38 — —
39 — —
40 30 Klimatyzator
* Niektóre modele

Przekaźnik

  1. rezerwa
  2. Przekaźnik świecy żarowej
  3. Przekaźnik sterowania silnikiem
  4. Przekaźnik świateł drogowych
  5. Przekaźnik świateł mijania
  6. Przekaźnik tylnych świateł przeciwmgielnych
  7. Benzyna: Przekaźnik pompy paliwa
  8. Przekaźnik silnika dmuchawy nagrzewnicy
  9. rezerwa
  10. Przekaźnik klaksonu
  11. Przekaźnik klimatyzacji
  12. Przekaźnik rozrusznika
  13. Przekaźnik świateł przeciwmgielnych

Skrzynka bezpieczników tablicy rozdzielczej

Mazda 2 II DE (2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 — —
2 7,5 Oświetlenie deski rozdzielczej
3 15 Gniazdo akcesoriów
4 7,5 Zasilanie lusterek
5 7,5 Odmrażacz lusterek*
6 — —
7 7,5 Klimatyzator
8 20 Wycieraczka i spryskiwacz przedniej szyby
9 10 Wycieraczka i spryskiwacz tylnej szyby
10 — —
11 — —
12 10 Układ sterowania silnikiem
13 10 Klaster instrumentów, licznik
14 10 Poduszka powietrzna;

DSC.

15 — —
16 30 Okna elektryczne
* Niektóre modele

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
