Mazda MX-5 IV (2016) – schematy bezpieczników i przekaźników

Rocznik 2016
Zaktualizowano 1.08.2023
Mazda MX-5 IV (2016) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy MX-5 IV z lat: 2016.

Mazda MX-5 IV, znana również jako Mazda Miata w Ameryce Północnej i Mazda Roadster w Japonii, to czwarta generacja kultowego roadstera Mazdy. Model ten został wprowadzony na rynek w 2015 roku, kontynuując dziedzictwo poprzednich generacji MX-5, które skupiają się na lekkości, zwinności i radości z prowadzenia.

Mazda MX-5 IV została zaprojektowana w duchu „Jinba Ittai”, co w języku japońskim oznacza jedność między jeźdźcem a koniem. Wartość ta była kluczowym elementem przy projektowaniu tego modelu, aby zapewnić kierowcy pełne wrażenia i zaangażowanie podczas prowadzenia.

Pod względem designu, MX-5 IV nadal utrzymała klasyczny wygląd roadstera, ale zyskała bardziej agresywny i nowoczesny wygląd, który nadaje jej świeżości. Charakteryzowała się znacznie niższym profilem, ostrzej zarysowanymi reflektorami i bardziej muskularnymi przetłoczeniami, które podkreślały jej sportowy charakter.

Jednak prawdziwa zmiana zaszła pod maską. Mazda MX-5 IV otrzymała nowoczesne silniki o wysokiej wydajności, które dostarczały odpowiednią moc, zachowując przy tym niską masę całkowitą pojazdu. To znacznie poprawiło osiągi i przyspieszenie samochodu, jednocześnie umożliwiając kierowcy lepszą kontrolę nad pojazdem.

Wnętrze Mazdy MX-5 IV zostało zaprojektowane z myślą o minimalizmie i ergonomicznym układzie, podkreślając koncepcję „Jinba Ittai”. Zastosowano wysokiej jakości materiały i wykończenie, aby zapewnić wygodę i elegancję, jednocześnie zachowując skupienie na kierowcy.

MX-5 IV stała się także znacznie bardziej zaawansowana technologicznie, oferując nowoczesne systemy infotainment i rozrywki, a także zaawansowane funkcje bezpieczeństwa, które wspierają kierowcę podczas jazdy.

Mazda MX-5 IV zdobyła liczne nagrody i uznanie, zarówno od krytyków motoryzacyjnych, jak i od entuzjastów. Jej kultowy status jako jednego z najlepszych i najbardziej uwielbianych roadsterów na świecie został potwierdzony, a MX-5 IV kontynuowała tradycję jako rewelacyjny samochód sportowy, który dostarcza niezapomnianych doznań podczas jazdy.

Czwarta generacja MX-5 nadal jest produkowana i wciąż cieszy się ogromnym zainteresowaniem na rynku motoryzacyjnym. Dziedzictwo MX-5 jako jednego z najbardziej uwielbianych roadsterów na świecie z pewnością zostaje kontynuowane i uznawane przez wielu za szczytowe osiągnięcie Mazdy w dziedzinie samochodów sportowych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

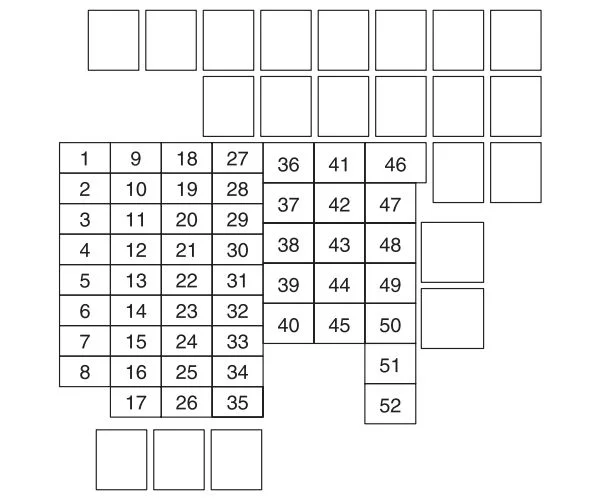

Komora silnika

Mazda MX-5 IV (2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 —
2 5 —
3 7,5 Klakson
4 15 Do ochrony różnych obwodów
5 7,5 Układ sterowania silnikiem
6 — —
7 15 Światło górne
8 7,5 Układ sterowania silnikiem
9 15 System nagłośnieniowy
10 10 Klaster instrumentów
11 7,5 Poduszka powietrzna
12 — —
13 7,5 System nagłośnieniowy
14 20 Układ sterowania silnikiem
15 10 Układ sterowania silnikiem
16 15 Układ sterowania silnikiem
17 25 System nagłośnieniowy
18 7,5 Klimatyzator
19 20 System kontroli transmisji*
20 15 System kontroli transmisji*
21 25 Elektryczne zamki do drzwi
22 20 Reflektor (prawy)
23 7,5 Układ sterowania silnikiem
24 20 Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe.

25 15 —
26 25 Światło górne
27 15 —
28 20 —
29 10 Światła stopu
30 15 klakson
31 20 Reflektor (lewy)
32 30 ABS;

System dynamicznej kontroli stabilności.

33 15 Ostrzeganie o zagrożeniu (popielacze, kierunkowskazy)
34 15 System paliwowy
35 5 —
36 20 Wycieraczki
37 50 Do ochrony różnych obwodów
38 — —
39 — —
40 50 ABS;

System dynamicznej kontroli stabilności.

41 20 Układ sterowania silnikiem
42 30 Układ sterowania hamulcem
43 30 Wentylator chłodzący
44 40 —
45 40 Układ sterowania silnikiem
46 60 Układ wspomagania kierownicy
47 30 Odmgławiacz tylnej szyby
48 30 Do ochrony różnych obwodów
49 30 Układ sterowania silnikiem
50 40 Klimatyzator
51 — —
52 — —
* Niektóre modele

Przedział pasażerski (lewa strona)

Mazda MX-5 IV (2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 —
2 30 —
3 — —
4 — —
5 15 Gniazda akcesoriów
6 — —
7 7,5 AT wskaźnik zmiany biegów *
8 7,5 Zasilanie lusterek
9 30 —
10 30 —
11 15 Spryskiwacz przedniej szyby
12 30 Okna elektryczne
13 — —
14 15 —
15 20 Podgrzewanie siedzeń*
16 7,5 Odmgławiacz lusterek*
* Niektóre modele

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
