Mazda MX-5 IV (2017) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy MX-5 IV z lat: 2007, 2008, 2009.

Mazda MX-5 IV, znana również jako Mazda Miata w Ameryce Północnej i Mazda Roadster w Japonii, to czwarta generacja kultowego roadstera Mazdy. Model ten został wprowadzony na rynek w 2015 roku jako kontynuacja dziedzictwa i sukcesu poprzednich generacji MX-5.

MX-5 IV została zbudowana w duchu tradycji oryginalnego roadstera, skupiając się na prostocie, lekkości i radości z prowadzenia. Charakteryzuje się charakterystycznym designem, który łączy elementy klasyczne z nowoczesnymi akcentami. Niski profil, podwójne reflektory i agresywnie zarysowane linie nadwozia podkreślają sportowy charakter samochodu.

Ważnym celem przy projektowaniu MX-5 IV było obniżenie masy pojazdu i zwiększenie sztywności konstrukcji. Dzięki zastosowaniu lekkich materiałów i odpowiedniej konstrukcji, Mazda osiągnęła lepsze osiągi i jeszcze bardziej dynamiczną jazdę. Pojazd wyróżnia się znakomitą zwinnością, precyzyjnym prowadzeniem oraz niezapomnianymi wrażeniami podczas prowadzenia go po krętych drogach.

Wnętrze MX-5 IV zostało starannie zaprojektowane, aby zapewnić kierowcy i pasażerom wygodne i ergonomiczne środowisko. Fotele zostały dostosowane do sportowego charakteru pojazdu, a kokpit skonfigurowany tak, aby kierowca mógł się skupić na prowadzeniu i czerpać pełnię przyjemności z jazdy.

Pod względem napędu, Mazda MX-5 IV była oferowana z różnymi silnikami w zależności od regionu, w którym był sprzedawany. Wersje amerykańskie najczęściej wyposażone były w czterocylindrowe silniki benzynowe o różnych pojemnościach, dostarczające odpowiednią moc i moment obrotowy do zapewnienia ekscytującej i responsywnej jazdy.

Czwarta generacja MX-5 zdobyła pozytywne recenzje krytyków i zdobyła liczne nagrody motoryzacyjne za swoją doskonałą dynamikę prowadzenia i wyjątkowe połączenie z kierowcą. Model ten kontynuował dziedzictwo MX-5 jako popularny roadster, który dostarcza niezapomnianych doznań podczas jazdy.

Mazda MX-5 IV była jednym z najbardziej oczekiwanych modeli na rynku i przyczyniła się do wzmocnienia legendy MX-5 jako jednego z najlepszych i najbardziej uwielbianych samochodów sportowych na świecie.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

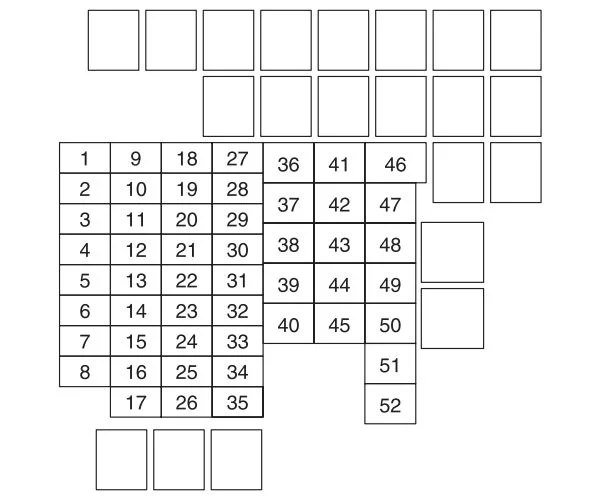

Mazda MX-5 IV (2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 —
2 5 —
3 7,5 Klakson
4 15 Do ochrony różnych obwodów
5 7,5 Układ sterowania silnikiem
6 — —
7 15 Światło górne
8 7,5 Układ sterowania silnikiem
9 15 System nagłośnieniowy
10 10 Klaster instrumentów
11 7,5 Poduszka powietrzna
12 — —
13 7,5 System nagłośnieniowy
14 20 Układ sterowania silnikiem
15 10 Układ sterowania silnikiem
16 15 Układ sterowania silnikiem
17 25 System nagłośnieniowy
18 7,5 Klimatyzator
19 20 System kontroli transmisji*
20 15 System kontroli transmisji*
21 25 Elektryczne zamki do drzwi
22 20 Reflektor (prawy)
23 7,5 Układ sterowania silnikiem
24 20 Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe.

25 15 —
26 25 Światło górne
27 15 —
28 20 —
29 10 Światła stopu
30 15 Klakson
31 20 Reflektor (lewy)
32 30 ABS;

System dynamicznej kontroli stabilności.

33 15 Światła awaryjne (popielacze, kierunkowskazy)
34 15 System paliwowy
35 5 —
36 20 Wycieraczki
37 50 Do ochrony różnych obwodów
38 — —
39 — —
40 50 ABS;

System dynamicznej kontroli stabilności.

41 20 Układ sterowania silnikiem
42 30 Układ sterowania hamulcem
43 30 Wentylator chłodzący
44 40 —
45 40 Układ sterowania silnikiem
46 60 Układ wspomagania kierownicy
47 30 Odmgławiacz tylnej szyby
48 30 Do ochrony różnych obwodów
49 30 Układ sterowania silnikiem
50 40 Klimatyzator
51 — —
52 — —
* Niektóre modele

Przedział pasażerski (lewa strona)

Mazda MX-5 IV (2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Chowany sztywny dach (prawy)*
2 30 Chowany sztywny dach (lewy)*
3 — —
4 — —
5 15 Gniazda akcesoriów
6 — —
7 7,5 AT wskaźnik zmiany biegów *
8 7,5 Lusterko kontroli mocy
9 30 Chowany sztywny dach (prawy)*
10 30 Chowany sztywny dach (lewy)*
11 15 Spryskiwacz przedniej szyby
12 30 Okna elektryczne
13 — —
14 15 —
15 20 Podgrzewanie siedzeń*
16 7,5 Odmgławiacz lusterek*
* Niektóre modele

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
