Nissan Navara D22 (1997-2004) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Navara D22 z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Nissan Navara D22 to popularny model pickupa produkowany przez Nissana w latach 1997-2004. Jest to jeden z wariantów modelu Nissan Navara, który zyskał sobie uznanie ze względu na swoją niezawodność, trwałość i zdolności terenowe.

Pod względem stylistycznym, Nissan Navara D22 charakteryzuje się masywnym i solidnym wyglądem, który odzwierciedla jego zdolności off-road. Posiada charakterystyczne linie i kształty, które nadają mu agresywny i przygotowany do pracy wygląd. Kabina jest przestronna i wygodna zarówno dla kierowcy, jak i pasażerów.

Navara D22 oferuje różne opcje napędu, w tym 4×2 (tylko napęd na tylną oś) i 4×4 (napęd na cztery koła). Jest to samochód terenowy, który radzi sobie dobrze w różnych warunkach terenowych i jest często wybierany przez osoby, które potrzebują pojazdu do pracy na budowie, w lesie lub do przewozu ciężkich ładunków.

Pod względem silników, Nissan Navara D22 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. W zależności od regionu i roku produkcji, samochód mógł być wyposażony w silniki o różnych pojemnościach i mocach.

Wnętrze Navary D22 jest proste i funkcjonalne, skoncentrowane na praktyczności i wytrzymałości. Kabina może pomieścić do pięciu pasażerów, a wiele wersji oferuje również przestrzeń ładunkową na tylnej platformie.

Navara D22 posiada również różne opcje wyposażenia, takie jak klimatyzacja, system audio, elektryczne szyby i lusterka boczne, a także systemy bezpieczeństwa, takie jak ABS (system zapobiegający blokowaniu się kół podczas hamowania) i poduszki powietrzne.

Podsumowując, Nissan Navara D22 to niezawodny i trwały model pickupa, który oferuje dobre zdolności terenowe i wytrzymałość. Jest popularny zarówno w użytku osobistym, jak i zawodowym, ze względu na swoją funkcjonalność i niezawodność.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się w tablicy rozdzielczej, za osłoną ochronną.

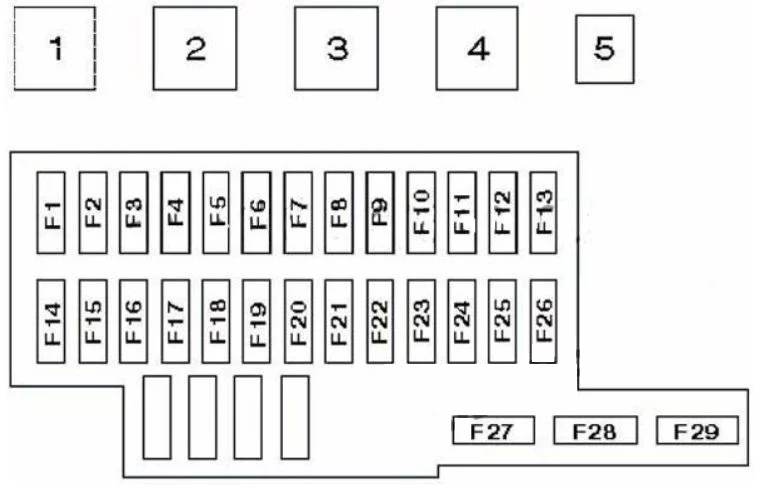

Nissan Navara D22 (1997-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Przekaźnik 1 główne obwody zapłonowe
2 Pomocniczy przekaźnik obwodu zapłonowego
3 Przekaźnik 2 główne obwody zapłonowe
4 Przekaźnik szyb elektrycznych
5 Bezpiecznik termiczny (centralny zamek)
F1 20A Odmgławiacz tylnej szyby
F2 10 A Układ przeciwblokujący (ABS), światła hamowania
F3 10 A Lampy oświetlenia wnętrza, lampa(y) przeciwmgielne
F4 – –
F5 10 A Włącz światła / alarmy
F6 10 A Klimatyzacja, system antykradzieżowy, antena audio, system sterowania automatyczną skrzynią biegów, zegar, złącze diagnostyczne, immobilizer, zestaw wskaźników, pilot zdalnego sterowania centralnego zamka, czujnik prędkości samochodu
F7 10 A System audio, antena audio
F8 10 A Ogrzewanie siedzenia
F9 – –
F10 10 A Włącz światła / alarmy
F11 10 A System SRS (poduszka powietrzna), system sterowania automatyczną skrzynią biegów, system ładowania, światła do jazdy dziennej, wskaźnik awarii systemu zarządzania silnikiem świeca żarowa, immobilizer, zestaw wskaźników, liczniki/wskaźniki, światła cofania, czujnik prędkości samochodu, kierunkowskazy
F12 10 A System ABS, dźwiękowy sygnał ostrzegawczy/brzęczyk, system sterowania automatyczną skrzynią biegów, złącze diagnostyczne, światła do jazdy dziennej, światła mijania/światła drogowe, elektryczne szyby, włącznik podgrzewania silnika, podgrzewanie lusterek zewnętrznych, odmgławiacz tylnej szyby, pilot do centralnego zamka
F13 10 A Dodatkowy zawór sterowania powietrzem biegu jałowego (niektóre modele), układ klimatyzacji, przekaźnik wentylatora chłodzącego
F14 – –
F15 15A Grzejnik/klimatyzacja
F 16 15A Grzejnik/klimatyzacja
F17 15A Zapalniczka
F18 20A Spryskiwacze reflektorów
F19 10 A Podgrzewane ogrzewanie lusterek zewnętrznych
F20 10 A Światło do jazdy dziennej, elektroniczna jednostka sterująca silnika (sygnał startu)
F21 10 A System zarządzania silnikiem, immobilizer
F22 15A System zarządzania silnikiem, przekaźnik pompy paliwa
F23 15A System zarządzania silnikiem (ZD30)
F24 10 A Poduszka powietrzna
F25 10 A Zarządzanie silnikiem
F26 20A Wycieraczka / spryskiwacz szyby przedniej
F27 10 A Dźwiękowe ostrzeżenie/brzęczyk, korektor reflektorów, przód/tył (lewy), lewe oświetlenie tablicy rejestracyjnej, podświetlenie przełączników
F28 10 A Wymiary przód/tył (po prawej), prawe oświetlenie tablicy rejestracyjnej
F29 – –

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika (po prawej stronie).

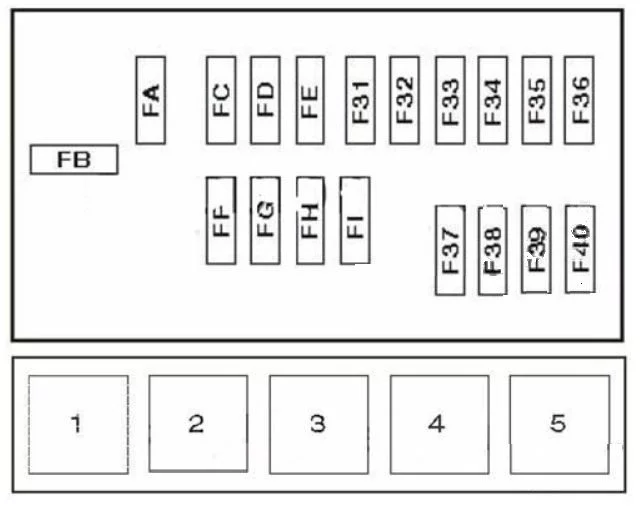

Nissan Navara D22 (1997-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
FA 80A/100A Rozdział mocy akumulatora (80A-benzyna, 100A-Diesel)
FB 60A/80A Świece żarowe (silnik 60A-YD, 80A-z wyjątkiem silnika YD)
FC 40A Centralny zamek, elektryczne szyby
FD 30A Silnik wentylatora chłodzącego
FE – –
FF 40A Stacyjka
FG 30A Układ przeciwblokujący (ABS)
FH 30A Układ przeciwblokujący (ABS)
FI 30A Przełącznik kombinowany, światła do jazdy dziennej
F31 10 A System ładowania
F32 10 A Klaksony
F33 10 A System zarządzania silnikiem, immobilizer (benzyna)
F34 – –
F35 10 A System zarządzania silnikiem (Diesel)
F36 20A System zarządzania silnikiem, immobilizer (Diesel)
F37 15A Przełącznik kombinowany, światła do jazdy dziennej, światła mijania / drogowe, reflektory, światła przeciwmgielne
F38 15A Przełącznik kombinowany, światła do jazdy dziennej, światła mijania/światła drogowe, reflektory
F39 10 A System nagłośnieniowy
F40 15A Światła przeciwmgielne (niektóre modele)
Przekaźnik
1 Przekaźnik wentylatora chłodzącego
2 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
3 Przekaźnik klaksonowy
4 Przekaźnik blokady startu („P” / „N”)
5 Przekaźnik układu sterowania silnikiem

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
