W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Note E11 z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Nissan Note E11 to pierwsza generacja popularnego miejskiego samochodu typu MPV, produkowanego przez Nissana w latach 2004-2013. Model ten był dostępny na rynkach globalnych i zdobył popularność ze względu na swoją kompaktową wielkość, praktyczność i ekonomiczność.

Pod względem stylistycznym, Nissan Note E11 prezentuje charakterystyczny wygląd z zaokrąglonymi kształtami i wysokim nadwoziem. Ma przyjazną sylwetkę, która zapewnia dużą ilość przestrzeni wewnątrz pojazdu.

Wnętrze Nissana Note E11 jest funkcjonalne i ergonomiczne. Samochód oferuje wysoką pozycję siedzenia, co ułatwia wsiadanie i wysiadanie, oraz zapewnia dobrą widoczność dla kierowcy. Przestronne wnętrze pomieści pięć osób i oferuje liczne schowki i schowki na drobne przedmioty.

Nissan Note E11 oferuje różne opcje silnikowe, w tym benzynowe jednostki o różnych pojemnościach i mocach. Samochód jest znany z oszczędności paliwa i niskiego poziomu emisji CO2, co czyni go popularnym wyborem wśród osób poszukujących ekonomicznego i przyjaznego dla środowiska pojazdu.

Pod względem wyposażenia, Nissan Note E11 oferuje wiele opcji, takich jak klimatyzacja, system audio, systemy bezpieczeństwa (np. ABS, ESP), elektryczne szyby i lusterka boczne, centralny zamek i wiele innych. Istnieje również możliwość dopasowania dodatkowych akcesoriów, takich jak nawigacja satelitarna czy systemy multimedialne.

Nissan Note E11 cieszy się również popularnością ze względu na swoje praktyczne rozwiązania. Model ten ma system „Flexi-Board”, który umożliwia konfigurację przestrzeni bagażowej w zależności od potrzeb, dzięki składanym i przesuwanym siedzeniom. Dodatkowo, samochód ma także liczne schowki i schowki na drobne przedmioty, co ułatwia organizację wnętrza.

Podsumowując, Nissan Note E11 to kompaktowy i praktyczny samochód typu MPV, który oferuje wygodną i ekonomiczną jazdę. Jest to popularny wybór wśród osób ceniących miejską mobilność, praktyczność i oszczędność paliwa.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

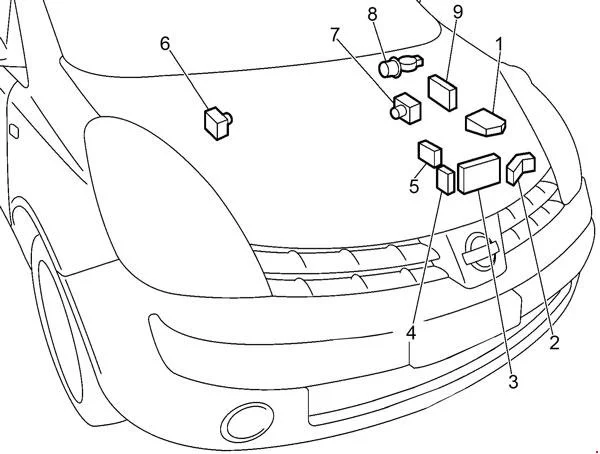

Komora silnika

Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

1. Skrzynka bezpieczników (IPDM E/R)

2. Skrzynka przekaźników PTC

3. Dodatkowa skrzynka bezpieczników

4. K9K: skrzynka z bezpiecznikami topikowymi

5. Uchwyt ogniwa topikowego (na akumulatorze)
6. Lewa strona: siłownik ABS i moduł elektryczny
7. RHD: siłownik ABS i moduł elektryczny
8. Silnik wycieraczek
9. Moduł sterujący silnika (ECM)

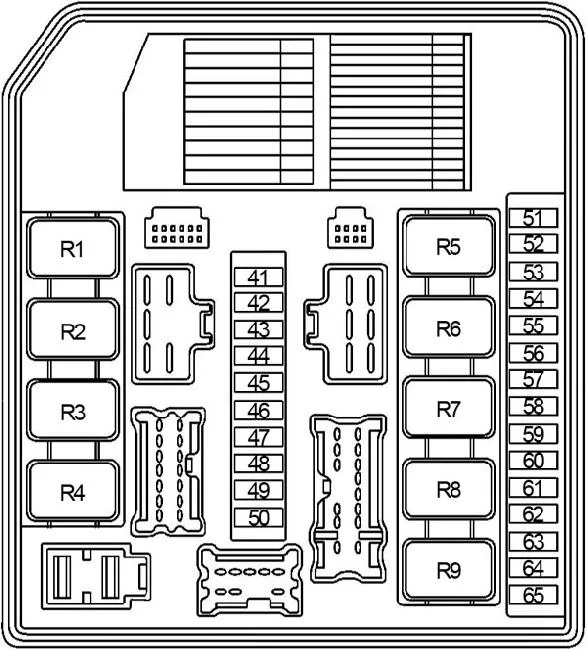

Skrzynka bezpieczników

Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
41	–	–
42	–	–
43	10	Reflektory prawe (światła drogowe) System świateł dziennych Automatyczne sterowanie oświetleniem
44	10	Reflektory lewe (światła drogowe) System świateł dziennych Automatyczne sterowanie światłami
45	10	Oświetlenie – tylne światła postojowego Automatyczne sterowanie oświetleniem
46	10	Tylne światła postojowe Automatyczne sterowanie oświetleniem
47	–	–
48	20	Przedni układ wycieraczek i spryskiwaczy (z czujnikiem deszczu)
49	15	Reflektory lewe (światła mijania) System świateł dziennych Automatyczne sterowanie światłami
50	15	Reflektory prawe (światła mijania) System świateł dziennych Automatyczne sterowanie oświetleniem
51	10	Klimatyzator
52	–	–
53	–	–
54	–	–
55	15	Odmgławiacz tylnej szyby, Bezpiecznik „5”
56	15	Odmgławiacz tylnej szyby, Bezpiecznik „5”
57	15	CR, HR: Przekaźnik pompy paliwa
58	10	Czujnik prędkości pojazdu A/T (czujnik obrotów) A/TCzujnik temperatury płynu i zasilacz TCM Główny zasilacz i obwód uziemienia Czujnik obrotów turbiny
59	10	System zapobiegający blokowaniu się hamulców Elektroniczny program stabilizacji toru jazdy
60	10	Przełącznik pozycji postojowej/neutralnej Elementy niewykrywalneLampka rezerwowa systemu uruchamianiaLampka kontrolna A/T Tylna wycieraczka i spryskiwacz
61	20	CR, HR: Przekaźnik silnika sterującego przepustnicą
62	20	Przekaźnik modułu sterującego silnika Główne zasilanie i obwód uziemienia Czujnik masowego przepływu powietrzaCzujnik położenia wału korbowego (CKPS) Czujnik położenia wałka rozrządu (FAZA)Elektromagnetyczny zawór regulacji objętości przedmuchu pochłaniacza EVAP Zawór wlotowy układu zapłonowego Zawór elektromagnetyczny sterujący rozrządem Po alarmie rynkowym – Położenie wałka rozrządu wtryskiwaczy paliwa przed przewodem Czujnik Siłownik przepływu paliwa Zawór elektromagnetyczny sterujący doładowania turbosprężarki Przełącznik hamulca ECM Zasilanie rezerwowe (silnik CR)
63	10	CR, HR: Przednia podgrzewana sonda lambda Tylna podgrzewana sonda lambda Funkcja układu wtrysku paliwa,
64	10	CR, HR: Wtryskiwacz paliwa z funkcją systemu wtrysku paliwa
65	20	Przednia lampa przeciwmgielna

Przekaźnik
R1		Odmgławiacz tylnej szyby
R2		Moduł sterujący silnika (ECM)
R3		Reflektor światła mijania
R4		Przednia lampa przeciwmgielna
R5		Rozrusznik
R6		–
R7		Wentylator chłodzący (wysoki)
R8		Wentylator chłodzący (niski)
R9		Zapłon

Dodatkowa skrzynka bezpieczników

Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
31	–	–
32	–	–
33	–	–
34	15	System nagłośnienia
35	10	Klakson
36	10	CR, HR: System ładowania
37	10	System światła dziennego
38	–	–
F	40	System zapobiegający blokowaniu się hamulców Elektroniczny program stabilizacji toru jazdy
G	40	Przekaźnik niskiego poziomu wentylatora chłodzącego Przekaźnik wysokiego poziomu wentylatora chłodzącego
H	40	Stacyjka
I	40	Grzałka PTC
J	40	Moduł sterujący nadwozia szyby elektrycznej (BCM)
K	30	System zapobiegający blokowaniu się hamulców Elektroniczny program stabilizacji toru jazdy
L	30	Spryskiwacz reflektorów
M	60	Sterowany elektrycznie układ wspomagania kierownicy

Przekaźnik
R1		Światło dzienne
R2		Klakson

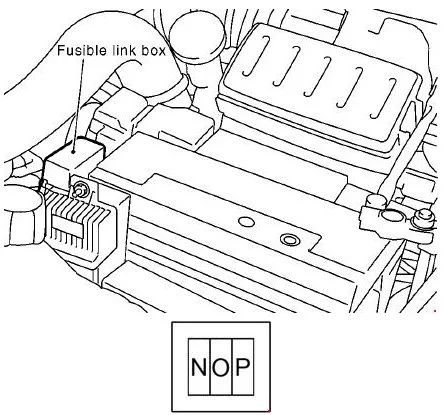

Skrzynka z bezpiecznikami topikowymi (silnik K9K)

Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
N	80	Grzałka PTC
O	60	System szybkiego świecenia
P	80	Grzałka PTC

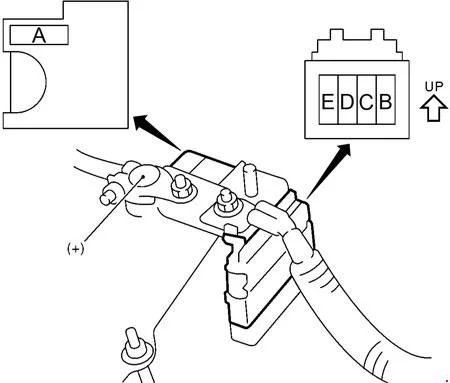

Topliwy blok łącza

Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
A	80	CR: Układ ładowania, Układ rozruchowy „B”, bezpieczniki „C”
A	140	HR: Układ ładowania, Układ rozruchowy „B”, bezpieczniki „C”
A	250	K9K: Układ ładowania „B”, „C”, „N”, „0”, „P” Bezpieczniki
B	80	CR, K9K: „35”, „36”, „37”, „38”, „F”, „G”, „H”, „I”, „J”, „K”, „L”, „M ”bezpieczniki
B	100	HR: „35”, „36”, „37”, „38”, „F”, „G”, „H”, „I”, „J”, „K”, „L”, „M” bezpieczniki
C	80	Przekaźnik wysokiego RH reflektora (bezpiecznik „43”) Przekaźnik wysokiego lewego reflektora (bezpiecznik „44”) Przekaźnik świateł tylnych (bezpieczniki „45”, „46”) Przekaźnik niskiego reflektora (bezpieczniki „49”, „50”) Przekaźnik przednich świateł przeciwmgielnych (bezpiecznik „65”) bezpieczniki „48”, „51”
D	60	Przekaźnik zapłonu (Przekaźnik główny wycieraczek przednich, Przekaźnik przedni wycieraczek „57” (CR, HR), „58”, „59”, „60”, „63” (CR, HR), „64” (CR, HR ) bezpieczniki), przekaźnik pompy paliwa (CR, HR), bezpieczniki „55”, „56”, „61”, „62”
E	80	Przekaźnik akcesoriów (bezpieczniki „18”, „19”, „20”) Przekaźnik silnika dmuchawy (bezpieczniki „15”, „16”, „17”) „1”, „2”, „3”, „4”, „ Bezpieczniki 5”, „6”, „7”, „8”, „9”, „12”, „14”

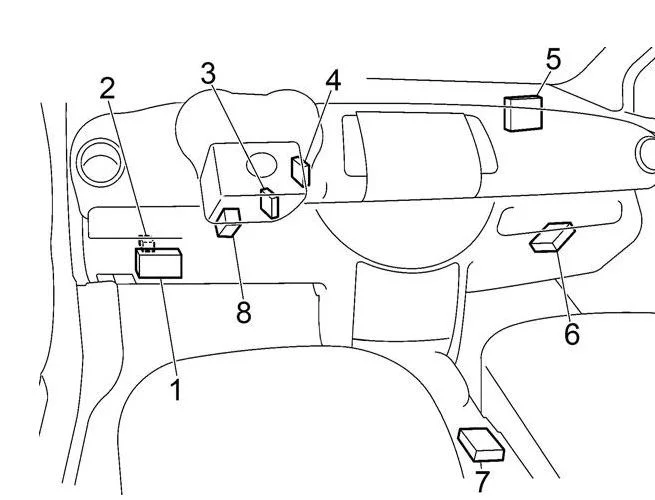

Przedział pasażerski

Pojazdy z kierownicą po lewej stronie

Pojazdy z kierownicą po prawej stronie

1. Skrzynka bezpieczników

2. Przekaźnik zamka drzwi (z inteligentnym systemem kluczyka)
3. Wzmacniacz antenowy systemu przeciwkradzieżowego Nissan (NATS)
4. Inteligentny klucz (z inteligentnym systemem kluczyka)
5. Moduł kontroli nadwozia (BCM)
6. Moduł sterowania skrzyni biegów
7. Jednostka czujnika diagnostyki poduszek powietrznych
8. Jednostka sterująca ESP

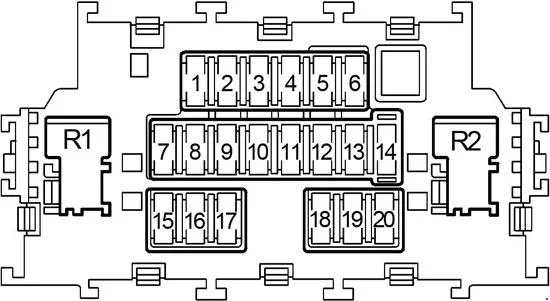

Skrzynka bezpieczników

Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Dodatkowy system przytrzymujący
2	10	Sterowany elektrycznie układ wspomagania kierownicy Przekaźnik zapłonuPrzekaźnik pompy paliwaSystem antykradzieżowy Nissan Moduł inteligentnego systemu kluczyka Body Control Module (BCM)
3	10	Klasterowe lampki ostrzegawcze Podświetlenie Ostrzeżenie dźwiękowe System ładowania
4	15	Podkładka przednia Podkładka tylna
5	10	Odmgławiacz lusterka
6	10	Audio Intelligent KeySystemSystem przeciwkradzieżowy Nissan Lusterko w drzwiach
7	10	Moduł sterowania nadwozia (BCM)
8	10	Centralny zamek z wieloma pilotami Inteligentny system kluczykaAlarm po wprowadzeniu na rynek — sygnał ostrzegawczy Prewire System przeciwkradzieżowy Nissana
9	10	Lampka stopu Przełącznik hamulcaUkład przeciwblokujący Układ hamulcowy Elektroniczny system stabilizacji toru jazdy Lampki ostrzegawcze Inteligentny system kluczyka
10	–	–
11	–	–
12	10	Lampa wewnętrzna Wielofunkcyjny system zdalnego sterowania Oświetlenie Lusterko kosmetyczne i lampy w bagażniku Czujnik deszczu Dzwonek ostrzeżenia
13	–	–
14	10	Podświetlenie panelu OBD II (Diagnostyka komputera pokładowego) Inteligentny kierunkowskaz i lampy ostrzegawcze systemu kluczyka
15	15	Klimatyzator
16	10	Grzałka PTC
17	15	Klimatyzator
18	15	Tylny punkt zasilania
19	10	Podgrzewane siedzenie
20	15	Przedni punkt zasilania (zapalniczka)

Przekaźnik
R1		Silnik dmuchawy
R2		Akcesorium

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
