Nissan X-Trail T30 (2001-2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana X-Trail T30 z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007.

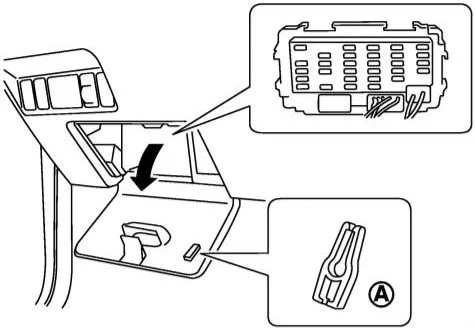

Przedział pasażerski

Znajduje się w dolnej części deski rozdzielczej. Otwórz pokrywę ochronną, aby uzyskać dostęp.

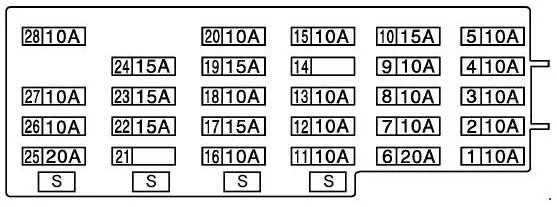

Opis (typ 1)

Opis (typ 2)

1. Podgrzewane siedzenie – podgrzewane siedzenia
2. Kierunkowskaz-kierunkowskaz
3. Wtryskiwacz – wtryskiwacze silnika QR, ECM
4. AUDIO – system audio (z możliwością przełączania zasilania)
5. Części elektroniczne – złącze diagnostyczne, blokada dźwigni zmiany biegów automatycznej skrzyni biegów X-Trail, przekaźnik podnośnika szyb, blok TIME CONTROL (sterowanie centralnym zamkiem, szyberdachem, opóźnieniem oświetlenia wnętrza, ogrzewaniem tylnej szyby itp.)
6. FR WIPER – Wycieraczka i spryskiwacz przedniej szyby
7. Sygnał rozrusznika – Sygnał rozrusznika, świateł do jazdy dziennej i YD ECU (do tej pory) oraz silników Nissan QR do sierpnia 2003 r.
8. 4 WD ABS – Możliwość podłączenia zasilania do jednostki sterującej ABS, ESP, 4WD.
9. AIR BAG – poduszki powietrzne
10. Pompa paliwa – pompa paliwa (silnik QR), pompa przenosząca paliwo (silnik wysokoprężny YD)
11. – Tablica przyrządów, przekaźnik czasowy przekaźnika spryskiwaczy reflektorów
12. Światło cofania, system sterowania automatyczną skrzynią biegów
13. Sterowanie silnikiem – podgrzewane sondy lambda, przekaźniki wentylatorów, przekaźnik blokujący rozrusznik (X-Trail z automatyczną skrzynią biegów)
14. Zapasowy
15. AIR CON – Klimatyzacja, przekaźnik i sprzęgło do włączania sprężarki klimatyzacji
16. RR WIPER – Środek czyszczący do spryskiwaczy tylnej szyby
17. Zapalniczka CIG – zapalniczka
18. Zapalniczka CIG – Przekaźnik zapalniczki
19. SILNIK DMUCHAWY – Silnik dmuchawy do wnętrza pieca
20. MIRROR – Lusterka elektryczne
21. Zapasowy
22. LAMPA STOP – Światło stopu, sygnał sterujący hamulca dla ABS, ESP, sterownika silnika
23. Gniazdo zasilania — Gniazda elektryczne (w schowku kierowcy i bagażniku)
24. Silnik dmuchawy – Silnik dmuchawy do pieca wewnętrznego
25. RR DEFOG – Ogrzewanie tylnej szyby
26. KROMM LAMP – Lampy oświetlenia wnętrza, w tym bagażnika, lampka map i oświetlenie drzwi
27. HEATER MIRROR – Podgrzewane lustra
28. Części elektroniczne – Stałe zasilanie deski rozdzielczej, sterownika czasu, zegara, klimatyzacji, pilota do drzwi

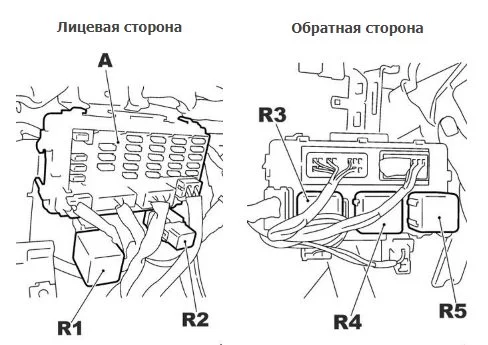

Przekaźniki

Opis

• R1 – przekaźnik PTC
• R2 – Przekaźnik szyby elektrycznej
• R3 – Przekaźnik zapłonu
• R4 – Przekaźnik wentylatora nagrzewnicy
• R5 – Przekaźnik pomocniczy

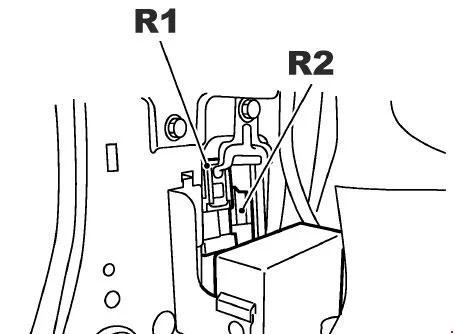

Ponadto kilka przekaźników można umieścić w przednim słupku u stóp kierowcy (R1 – podgrzewana tylna szyba/lusterka, R2 – Przekaźnik pompy paliwa)

Komora silnika

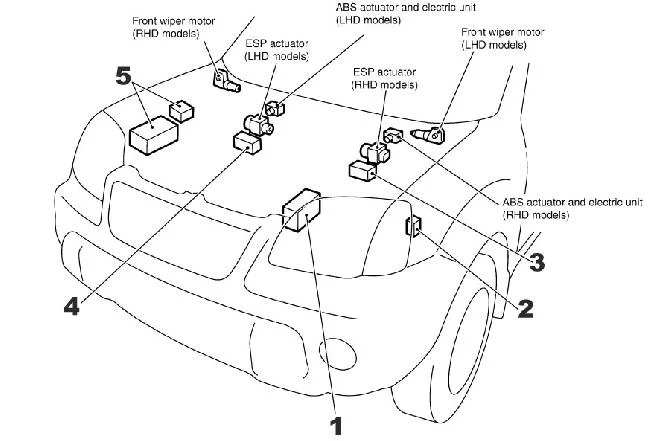

Układ

1. Skrzynka bezpieczników (w pobliżu akumulatora)
2. Przekaźnik świecący
3. Skrzynka przekaźników ESP (pojazdy z kierownicą po prawej stronie)
4. Skrzynka przekaźników ESP (pojazdy z kierownicą po lewej stronie)
5. Bloki przekaźnikowe (główne i dodatkowe)

Skrzynka bezpiecznikowa

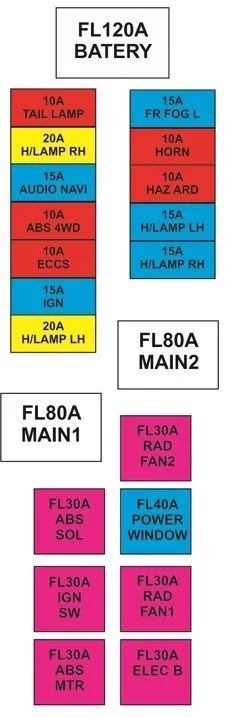

1

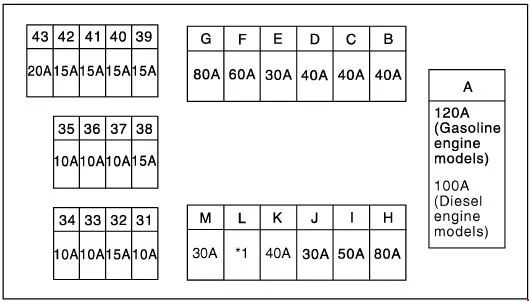

2

Opis

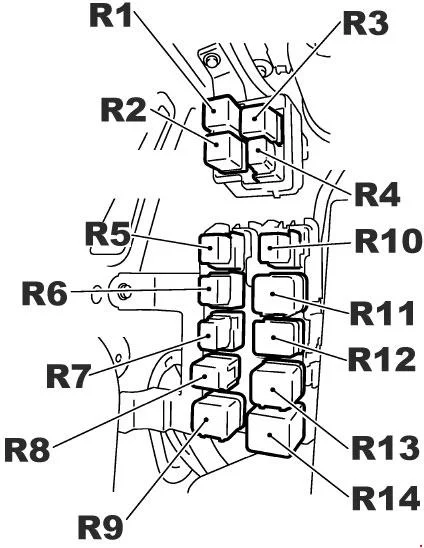

Skrzynka przekaźników

Opis

• R1 Przekaźnik lampy
• R2 Przekaźnik oświetlenia dziennego, lewy (z oświetleniem dziennym)
• R3 Przekaźnik świateł do jazdy dziennej, prawy (ze światłami do jazdy dziennej)
• Przekaźnik tylnego światła przeciwmgielnego R4
• R5 Przekaźnik przednich świateł przeciwmgielnych
• R6 Przekaźnik blokady startu („P” / „N”)
• Przekaźnik R7 A/C
• Przekaźnik klaksonu R8
• R9 Przekaźnik wentylatora chłodzącego 1
• R10 Przekaźnik sterujący przepustnicy
• R11 Przekaźnik wentylatora chłodzącego 3
• Przekaźnik R12 4WD
• R13 Przekaźnik wentylatora chłodzącego 2
• R14 Przekaźnik spryskiwaczy reflektorów

W niektórych modelach w miejscu przekaźnika nr 14 znajdują się bezpieczniki: 10A – tylne światło przeciwmgielne, 15A – podgrzewana przednia szyba (strefa wycieraczek), 15A – sterownik silnika i 20A – sterownik reflektorów ksenonowych.
