Nissan Xterra N50 (2010-2015) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Xterra N50 z lat: 2010, 2011, 2012, 2013, 2014, 2015.

Nissan Xterra N50 to czwarta generacja popularnego SUV-a produkowanego przez firmę Nissan w latach 2005-2015. Model ten charakteryzuje się solidną konstrukcją, zdolnościami terenowymi i praktycznym wnętrzem, co czyni go popularnym wyborem wśród miłośników off-roadu.

Pod względem stylistycznym, Nissan Xterra N50 prezentuje charakterystyczny i masywny wygląd. Posiada wysokie nadwozie, agresywnie stylizowaną przednią maskę, dużą odległość od ziemi oraz wyraźne linie nadwozia, które podkreślają jego terenowe predyspozycje.

Wnętrze Xterry N50 jest funkcjonalne i przestronne, zapewniając komfort zarówno dla kierowcy, jak i pasażerów. Wyposażone jest w wytrzymałe materiały i ergonomiczny układ deski rozdzielczej. Model ten oferuje również możliwość składania tylnej kanapy, co zwiększa przestrzeń bagażową i umożliwia przewóz większych przedmiotów.

Nissan Xterra N50 jest wyposażony w silniki benzynowe o różnej mocy, które zapewniają odpowiednie osiągi na drodze i w terenie. Model ten jest dostępny zarówno w wersji z napędem na przednie koła, jak i z napędem na cztery koła, który pozwala na poruszanie się po trudnym terenie.

Jednym z głównych atutów Xterry N50 są jej zdolności terenowe. Samochód posiada konstrukcję opartą na ramie, co czyni go bardziej wytrzymałym i przygotowanym do pokonywania trudnych warunków na drodze. Posiada również systemy kontroli trakcji i stabilności, które pomagają utrzymać kontrolę nad pojazdem w różnych warunkach.

Nissan Xterra N50 został zaprojektowany z myślą o przygodzie i aktywnym trybie życia. Samochód jest wyposażony w bagażnik na dachu, który umożliwia przewożenie dodatkowego sprzętu, takiego jak rowery czy kajaki. Może także być wyposażony w dodatkowe akcesoria off-roadowe, takie jak osłony podwozia czy wyciągarka.

Podsumowując, Nissan Xterra N50 to solidny i wszechstronny SUV, który oferuje nie tylko komfort i przestronność, ale także zdolności terenowe i przygotowanie do przygód. Jest to odpowiedni wybór dla osób poszukujących samochodu, który poradzi sobie zarówno na codziennych trasach, jak i w trudnych warunkach terenowych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

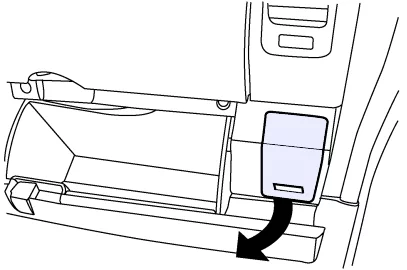

Panel przyrządów

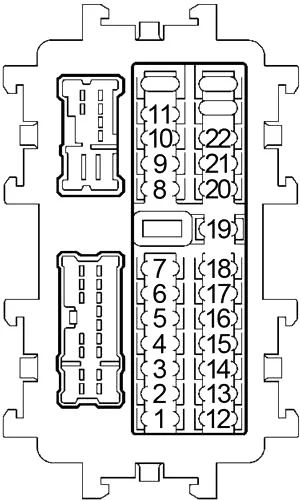

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Moduł sterujący nadwozia;

Moduł sterujący silnika.

2 – Nieużywany
3 10 Jednostka sterująca blokadą mechanizmu różnicowego;

Przełącznik trybu blokady mechanizmu różnicowego.

4 10 Audio, moduł kontroli nadwozia, tuner radia satelitarnego
5 20 Gniazdo zasilania
6 10 Przełącznik zdalnego sterowania lusterek zewnętrznych
7 – Nieużywany
8 10 Sterowanie powietrzem przednim;

Przekaźnik silnika dmuchawy przedniej.

9 – Nieużywany
10 – Nieużywany
11 – Nieużywany
12 10 Przełącznik hamulca ASCD;

Przekaźnik podgrzewanego siedzenia;

Złącze łącza danych;

Przełącznik lampy stopu;

System sonaru;

System automatycznego sterowania skrzynią biegów;

Audio.

13 10 Jednostka czujnika diagnostyki poduszek powietrznych;

Jednostka sterująca systemu klasyfikacji pasażerów.

14 10 Licznik kombinowany;

Automatyczne lusterko wewnętrzne zapobiegające oślepianiu.

15 10 Przełącznik kombinowany
16 10 Podgrzewany przekaźnik siedzeń
17 15 Wzmacniacz audio;

Tuner radia satelitarnego.

18 10 Moduł sterowania nadwozia;

Przekaźnik lamp w przestrzeni bagażowej;

Przednia lampka pomieszczenia/mapy;

Oświetlenie dziurki od klucza zapłonu;

Lampka w drugim rzędzie;

System sterowania hamulcami;

Napęd na 4 koła.

19 10 Automatyczne, nieoślepiające lusterko wewnętrzne;

Licznik zespolony;

Złącze łącza danych;

Jednostka sterująca blokadą mechanizmu różnicowego;

Sterowanie powietrzem z przodu;

System monitorowania ciśnienia w oponach.

20 10 Przekaźnik lampy stopu;

Przełącznik lampy stopu.

21 10 Czujnik kąta skrętu;

Jednostka kontroli skrzyni biegów;

Moduł kontroli nadwozia;

Lampka oświetlenia wnętrza;

System zamka elektrycznego;

NVIS;

System bezpieczeństwa pojazdu.

22 10 Zespół automatycznej skrzyni biegów
Przekaźniki
R1 Nieużywany
R2 Akcesorium

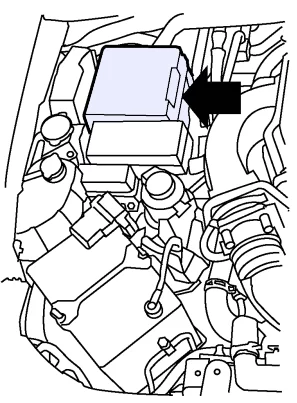

Komora silnika

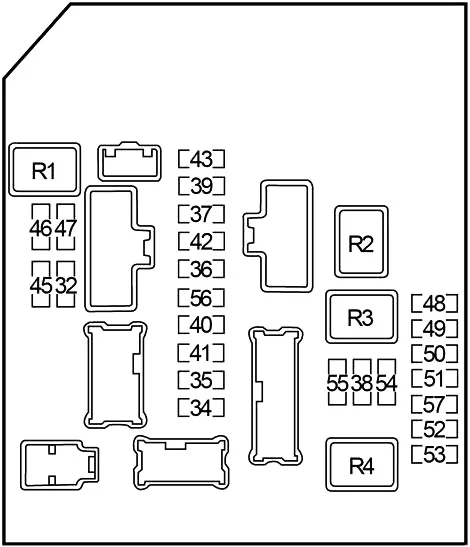

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
24 15 Przekaźnik silnika dmuchawy przedniej
25 10 Przełącznik kluczykowy
26 20 Dolne przednie gniazdo zasilania
27 15 Przekaźnik silnika dmuchawy przedniej
28 – Nieużywany
29 20 Audio
30 15 Generator, przekaźnik klaksonowy
31 – Nieużywany
g 50 BCM (moduł kontroli nadwozia);

Wyłącznik automatyczny 2.

h 30 Hamulec elektryczny (przyczepa holownicza)
i 40 Przekaźnik wentylatora chłodzącego;

Przekaźnik podgrzewanego lusterka.

J 40 Wyłącznik zapłonu;

Przekaźnik odcinający transfer 1 i przekaźnik 2.

K – Nieużywany
L 30 ABS
m 30 Przekaźnik holowniczy przyczepy
n 40 ABS
32 10 Przyczepa holownicza
33 – Nieużywany
34 10 Reflektor – prawy (wysoki), system automatycznego oświetlenia, system bezpieczeństwa pojazdu
35 10 Reflektor – lewy (wysoki), system automatycznego oświetlenia, system bezpieczeństwa pojazdu
36 10 Przednie lampy zespolone
37 10 Tylne lampy zespolone;

Lampy tablicy rejestracyjnej;

Podświetlenie przełączników.

38 10 Przekaźnik lampy cofania (automatyczna skrzynia biegów);

Przyczepa holownicza.

39 30 Przekaźnik wycieraczek przednich
40 15 Reflektor – lewy (mijania), przekaźnik światła dziennego 2, system automatycznego oświetlenia, system bezpieczeństwa pojazdu
41 15 Reflektor – prawy (mijania), system automatycznego oświetlenia, system bezpieczeństwa pojazdu
42 10 Przekaźnik klimatyzatora
43 15 Podgrzewany przekaźnik lustrzany
44 – Nieużywany
45 10 Przekaźnik światła dziennego 1
46 15 Przekaźnik odmgławiacza tylnej szyby
47 15 Przekaźnik odmgławiacza tylnej szyby
48 15 Przekaźnik pompy paliwa
49 10 Zespół automatycznej skrzyni biegów;

Przełącznik blokady sprzęgła;

Przełącznik anulowania blokady;

Przekaźnik anulowania blokady sprzęgła 2.

50 10 ABS
51 10 Przekaźnik lampy cofania (automatyczna skrzynia biegów);

Przełącznik lampy cofania (manualna skrzynia biegów);

System sonaru;

Audio.

52 20 Przekaźnik silnika sterującego przepustnicą
53 20 Moduł sterujący silnika (ECM);

Przekaźnik ECM;

NVIS.

54 15 Czujnik przepływu powietrza;

Podgrzewany czujnik tlenu.

55 15 Wtryskiwacze
56 20 Przednie światła przeciwmgielne
57 – Nieużywany
Przekaźniki:
R1 Odmgławiacz tylnej szyby
R2 Wentylator chłodzący (niski)
R3 Wentylator chłodzący (wysoki)
R4 Zapłon
R5 Klakson

Skrzynka przekaźnikowa

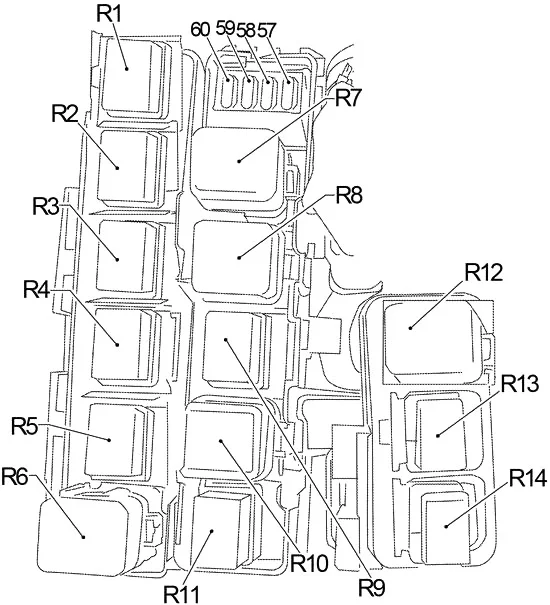

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
57 10 Przekaźnik odcinający transfer 1 i przekaźnik 2;

Jednostka sterująca skrzynią biegów.

58 10 Przełącznik zmiany biegów na 4 koła;

Jednostka sterująca skrzynią biegów.

59 – Nieużywany
60 15 2006-2014: BCM (moduł kontroli nadwozia), przyczepa holownicza
Przekaźniki:
R1 2006-2014: Kierunkowskazy przyczepy (po prawej)
R2 Przekaźnik wyłączający transfer 2 (z napędem na 4 koła)
R3 Przekaźnik światła dziennego 2
R4 Lampa stopu (z kontrolą zjazdu ze wzniesienia i wspomaganiem ruszania pod górę);
2006-2014: Przekaźnik anulowania blokady sprzęgła 1.
R5 Przekaźnik światła dziennego 1
R6 Lampa zapasowa (z automatyczną skrzynią biegów);
2006-2014: Przekaźnik anulowania blokady sprzęgła 2.
R7 Silnik dmuchawy przedniej
R8 Niski transfer zmiany biegów (z napędem na 4 koła)
R9 Przekaźnik wyłączający transfer 1 (z napędem na 4 koła)
R10 Wysoka zmiana biegów (z napędem na 4 koła)
R11 2005: Przekaźnik anulowania blokady sprzęgła 2
2006-2014: Skręt ogonowy (po lewej)
R12 2006-2014: Lampa cofania (z manualną skrzynią biegów)
R13 2006-2014: Przekaźnik holowania przyczepy 1
R14 2006-2014: Przekaźnik holowniczy przyczepy 2

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
