W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Ampera-E z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022.

Opel Ampera-e to samochód elektryczny, który został wprowadzony na rynek w 2016 roku i był produkowany do 2022 roku. Samochód był dostępny w kilku wersjach wyposażenia, w zależności od potrzeb i preferencji kierowcy.

Pod względem zasięgu, Ampera-e oferowała jedną z najlepszych wartości w swojej klasie, zapewniając do 420 km na jednym ładowaniu. Prędkość maksymalna tego modelu wynosiła około 150 km/h, a przyspieszenie do 100 km/h zajmowało około 7,3 sekundy.

Wnętrze samochodu było przestronne i wygodne, z dobrym wykończeniem i dużą ilością miejsca na nogi dla pasażerów zarówno z przodu, jak i z tyłu. Samochód był dobrze wyposażony, a do standardowego wyposażenia należały między innymi: system multimedialny z ekranem dotykowym, system nawigacji GPS, automatyczna klimatyzacja, system audio z funkcją Bluetooth oraz elektrycznie regulowane i podgrzewane fotele.

Pod względem bezpieczeństwa, Ampera-e oferowała wiele funkcji, w tym system ostrzegania przed kolizją z automatycznym hamowaniem, system monitorowania martwego pola, system ostrzegania przed niezamierzonym zmienianiem pasa ruchu oraz system rozpoznawania znaków drogowych.

W sumie, Opel Ampera-e był dobrym wyborem dla kierowców szukających samochodu elektrycznego z dobrym zasięgiem i przestronnym wnętrzem. Był to także samochód, który oferował duże oszczędności na paliwie i niskie koszty eksploatacji, co stanowiło jego dodatkową zaletę.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

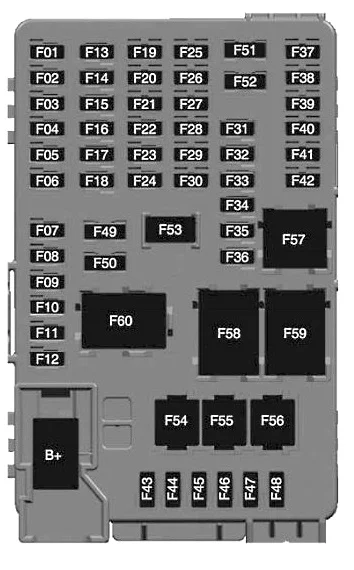

W przedziale pasażerskim skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej po stronie kierowcy i jest zamknięta osłoną ochronną.

Opel Ampera-E (2016-2022) - schematy bezpieczników i przekaźników

Opis

F01 Moduł przetwarzania wideo
F02 Kontrolka czujnika słonecznego
F03 Alarm bocznej martwej strefy
F04 Wejście pasywne, start pasywny
F05 CGM (centralny moduł bramy)
F06 Moduł sterowania nadwozia 4
F07 Moduł sterowania nadwozia 3
F08 Moduł sterowania nadwozia 2
F09 Moduł sterowania nadwozia 1
F10 2017-2021: Moduł interfejsu przyczepy 1
2022: Policja SSV
F11 Wzmacniacz
F12 Moduł sterowania nadwozia 8
F13 Złącze łącza danych 1
F14 Automatyczny asystent parkowania
F15 2017: Złącze łącza danych 2
2018-2021: Nieużywany
2022: Reflektor lewy
F 16 Pojedynczy moduł falownika mocy 1
F17 Moduł sterowania nadwozia 6
F18 Moduł sterowania nadwozia 5
F19 —
F20 —
F21 —
F22 —
F23 USB
F24 Bezprzewodowy moduł ładowania
F25 Odbity wyświetlacz alertu LED
F26 Podgrzewana kierownica
F27 2017-2018: Nieużywany
2019-2022: CGM 2 (centralny moduł bramki)
F28 Zestaw wskaźników 2
F29 2017-2021: Moduł interfejsu przyczepy 2
F30 2017-2020: Urządzenie do poziomowania reflektorów
F31 2017-2021: OnStar
2022: Telemetyczna platforma kontrolna (OnStar
F32 2017-2018: Nieużywany
2019-2021: Wirtualny czujnik dostępu klawiatury
F33 Moduł ogrzewania, wentylacji i klimatyzacji
F34 2017-2018: Nieużywany
2019-2021: Moduł wirtualnego klucza dostępu
2022: Wyświetlacz ogrzewania, wentylacji i klimatyzacji / zintegrowany stos centralny
F35 Zestaw wskaźników 1
F36 2017-2021: Radio
2022: Moduł stosu centralnego
F37 —
F38 —
F39 —
F40 —
F41 —
F42 —
F43 Moduł sterowania nadwozia 7
F44 Moduł czujnikowy i diagnostyczny
F45 Moduł kamery przedniej
F46 Moduł kontroli integracji pojazdu
F47 Pojedynczy moduł falownika mocy 2
F48 2017-2020: Elektryczna blokada kolumny kierownicy
2022: Reflektor prawy
F49 Gniazdo pomocnicze
F50 Sterowanie na kierownicy
F51 2017-2021: Kierownica steruje podświetleniem
F52 2017-2020: Zdalny moduł funkcyjny smartfona
F53 Pomocnicze gniazdo zasilania
F54 —
F55 Logistyka
F56 2022: Policja SSV
Przekaźniki
F57 2022: Policja SSV
F58 Przekaźnik logistyczny
F59 —
F60 Przekaźnik mocy akcesoriów/pozostałych akcesoriów

Komora silnika

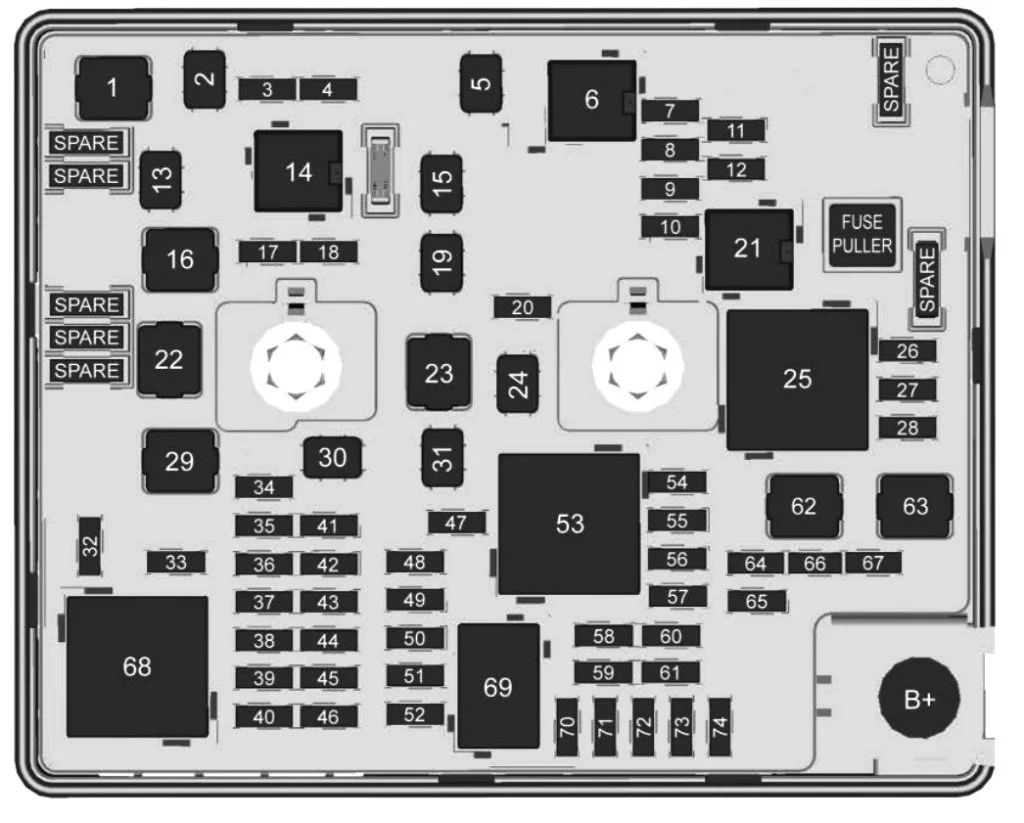

Pod maską główny bezpiecznik i skrzynka przekaźników znajduje się po lewej stronie obok akumulatora.

Opel Ampera-E (2016-2022) - schematy bezpieczników i przekaźników

Opis

1 —
2 Elektryczna szyba tylna
3 2022: Lampa ładunkowa
4 Akumulatorowy system magazynowania energii 1
5 2022: Kierowca fotela elektrycznego
7 2017-2021: Lewy reflektor świateł drogowych
8 2017-2021: Prawy reflektor świateł drogowych
9 2017-2021: Lewy reflektor świateł mijania
10 2017-2021: Prawy reflektor świateł mijania
11 Klakson
12 —
13 Sterownik silnika wycieraczki przedniej
15 Współkierowca silnika wycieraczek przednich
16 Elektronika zasilania elektronicznego modułu sterującego hamulcami
17 Tylna wycieraczka
18 Winda załadowcza
19 Moduł siedziska z przodu
20 Spryskiwacz
22 Moduł mocy liniowej
23 Silnik zasilania elektronicznego modułu sterującego hamulcami
24 Moduł siedzenia z tyłu
26 Moduł kontroli zasięgu skrzyni biegów
27 Aeroshutter
28 Pomocnicza pompa olejowa
29 Źródło silnika elektrycznego doładowania hamulca
30 Elektryczne szyby przednie
31 Centrala elektryczna z szyną wewnątrzpanelową
32 Odmgławiacz tylnej szyby
33 Podgrzewane zewnętrzne lusterko wsteczne
34 Funkcja ostrzegania przyjazna dla pieszych
35 —
36 —
37 Czujnik prądu
38 2017-2021: Czujnik deszczu
2022: Czujnik wilgotności
39 —
40 Elektryczne wspomaganie hamulców (ECU)
41 Moduł komunikacyjny linii energetycznej
42 Automatyczne wykrywanie (niemowlę) pasażera
43 Przełącznik okna
44 Akumulatorowy system magazynowania energii
45 Moduł kontroli integracji pojazdu
46 2017-2021: Zintegrowany moduł sterowania podwoziem
2022: Płytka interfejsu zmiany biegów
47 2017-2020: Poziomowanie reflektorów
2022: Czujnik wilgotności
48 2017-2021: Zintegrowany moduł sterowania podwoziem
2022: Płytka interfejsu zmiany biegów
49 Wewnętrzne lusterko wsteczne
50 —
51 Elektryczne wspomaganie hamowania
52 2017-2020: Kamera tylna
54 Moduł sterowania klimatyzacją
55 Pompa płynu chłodzącego do systemu magazynowania energii wielokrotnego ładowania
56 —
57 Pompa płynu chłodzącego elektroniki mocy
58 Moduł sterujący silnika
59 2017-2020: Elektryczna blokada kolumny kierownicy
60 Grzałka elektryczna HVAC
61 Wbudowany moduł ładowania
62 Moduł kontroli zasięgu skrzyni biegów 1
63 Elektryczny wentylator chłodzący
64 Moduł sterujący silnika
65 Pomocnicza pompa grzałki
66 Układ napędowy
67 Sterownik jednostki napędowej
70 Moduł sterowania klimatyzacją
71 —
72 Moduł kontroli zasięgu skrzyni biegów
73 Pojedynczy moduł falownika mocy
74 —
Przekaźniki
6 2017-2019: Nieużywany
2020-2022: Funkcja ostrzegania przyjazna dla pieszych
14 Tylna klapa
21 2017-2021: Lampa HID
25 Układ napędowy
53 Bieg/Korba
68 Odmgławiacz tylnej szyby
69 Drugi bieg / Korba

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
