Opel Corsa E (2016-2017) – schematy bezpieczników i przekaźników

Rocznik 2016-2017
Zaktualizowano 10.05.2023
Opel Corsa E (2016-2017) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Corsa E z lat: 2016, 2017.

Opel Corsa E to piąta generacja popularnego miejskiego samochodu produkowanego przez niemiecką firmę Opel. Roczniki 2016-2017 przeszły niewielkie zmiany w porównaniu do debiutu w 2015 roku.

Z zewnątrz Corsa E wyglądał podobnie jak jego poprzednik, ale wprowadzono kilka nowych kolorów nadwozia i opcjonalny dach w kolorze czarnym. Wersje wyposażenia poszerzono o nowe opcje, takie jak system nawigacji z 7-calowym ekranem dotykowym i Apple CarPlay / Android Auto.

Wnętrze zostało nieco poprawione, a materiały użyte w kabinie były lepszej jakości. Przestronne fotele i duży bagażnik z pojemnością 285 litrów sprawiały, że Corsa E była świetnym wyborem dla osób szukających małego, ale funkcjonalnego samochodu.

Wersje benzynowe Corsy E wyposażono w 3-cylindrowy silnik o pojemności 1,0 litra i mocy 90 KM lub 115 KM. Są one oszczędne i zapewniają dobre przyspieszenie. Oprócz tego, Corsa E była dostępna również w wersjach z silnikiem diesla o pojemności 1,3 litra i mocy 75 KM lub 95 KM.

Corsa E była oferowana z manualną skrzynią biegów lub automatyczną skrzynią biegów, a także z napędem przednim lub na cztery koła. W zależności od wybranej wersji, Corsa E była wyposażona w różne systemy bezpieczeństwa, takie jak systemy automatycznego hamowania awaryjnego, wykrywania pieszych i wykrywania znaków drogowych.

Podsumowując, Opel Corsa E z roczników 2016-2017 to solidny i funkcjonalny samochód miejski z nieco poprawionym wnętrzem i nowymi opcjami wyposażenia. Dostępne wersje silnikowe były oszczędne i oferowały przyzwoite osiągi.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Za zapalniczkę (gniazda zasilania) odpowiada bezpieczniki 25 (gniazdo pomocnicze) i 38 (zapalniczka) w skrzynce bezpieczników tablicy rozdzielczej.

Komora silnika

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Zdejmij pokrywę i złóż ją do góry, aż się zatrzyma. Zdejmij pokrywę pionowo do góry.

Opel Corsa E (2016-2017) - schematy bezpieczników i przekaźników

Numer Opis
1 Moduł interfejsu przyczepy;

Tylny system nośny.

2 –
3 Czujnik akumulatora
4 Pompa paliwa modułu sterującego podwozia
5 ABS
6 Lewe światła mijania i światła do jazdy dziennej;

Lewa i prawa przesłona ksenonowych świateł drogowych.

7 –
8 Moduł sterujący skrzyni biegów MTA;

Moduł sterujący LPG.

9 Wykrywanie napięcia modułu sterującego nadwozia
10 Poziomowanie reflektorów
11 Tylna wycieraczka
12 Odmgławianie tylnej szyby
13 Światła mijania i światła do jazdy dziennej prawe
14 Podgrzewane lusterko zewnętrzne
15 –
16 Zestaw wspomagania hamulców
17 Zapłon;

Zasilanie korby.

18 Moduł sterujący silnika
19 Pompa paliwowa
20 –
21 Elektrozawory silnika;

Czujniki silnika.

22 –
23 System wtrysku
24 System spryskiwaczy
25 –
26 Czujniki silnika
27 Zawór odcinający nagrzewnicę
28 Moduł sterujący silnika
29 Moduł sterujący silnika
30 Moduł sterujący silnika
31 Światła drogowe lewe;

Światła mijania ksenonowe lewe.

32 Światła drogowe z prawej;

Światła mijania ksenonowe z prawej strony.

33 Moduł sterujący silnika
34 Klakson
35 Sprzęgło sprężarki klimatyzacji
36 Przednie światła przeciwmgielne

Opel Corsa E (2016-2017) - schematy bezpieczników i przekaźników

Numer Opis
1 Pompa ABS
2 Przednia wycieraczka
3 Dmuchacz
4 Panel przyrządów
5 –
6 Nagrzewnica na olej napędowy
7 Skrzynia biegów
8 Niski poziom wentylatora chłodzącego
9 Wentylator chłodzący wysoki
10 Wentylator chłodzący
11 Rozrusznik

Panel przyrządów

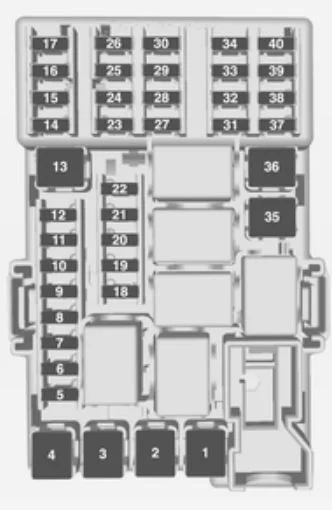

Pojazdy z kierownicą po lewej stronie: Skrzynka bezpieczników znajduje się za włącznikiem świateł w tablicy rozdzielczej.

Przytrzymaj uchwyt, a następnie pociągnij i złóż włącznik światła.

Pojazdy z kierownicą po prawej stronie: znajduje się za pokrywą w schowku na rękawiczki

Otwórz schowek, a następnie otwórz pokrywę i złóż ją.

Opel Corsa E (2016-2017) - schematy bezpieczników i przekaźników

Numer Opis
1 –
2 –
3 Okna elektryczne
4 Transformator napięcia
5 Moduł sterowania nadwozia 1
6 Moduł sterujący nadwozia 2
7 Moduł sterowania nadwozia 3
8 Moduł sterowania nadwozia 4
9 Moduł sterowania nadwozia 5
10 Moduł sterowania nadwozia 6
11 Moduł sterowania nadwozia 7
12 Moduł sterowania nadwozia 8
13 –
14 Pokrywa bagażnika
15 System poduszek powietrznych
16 Połączenie łącza danych
17 Zapłon
18 System klimatyzacji
19 Szyberdach
20 Asystent parkowania;

Czujnik deszczu;

Kamera przednia.

21 Przełącznik hamulca
22 System nagłośnieniowy
23 Wyświetlacz
24 –
25 Gniazdo pomocnicze
26 Panel przyrządów
27 Ogrzewanie fotela kierowcy
28 –
29 –
30 Panel przyrządów;

Podgrzewanie siedzeń;

FlexDock.

31 Klakson
32 Ogrzewanie fotela pasażera
33 –
34 Podgrzewana kierownica
35 Zestaw do naprawy opon
36 –
37 Tylna wycieraczka
38 Zapalniczka
39 Elektrycznie sterowane szyby;

Szyberdach;

Wyświetlacz automatycznej skrzyni biegów.

40 –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
