Opel Insignia B (2018-2019) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Insignia B z lat: 2018, 2019.

Opel Insignia B to druga generacja średniej klasy samochodu osobowego produkcji niemieckiej marki Opel. Modele produkowane były w latach 2017-2021 i zastąpiły poprzednią generację, czyli Insignię A.

W 2018 roku w ramach modernizacji modelu wprowadzono szereg ulepszeń, w tym nowe silniki benzynowe i wysokoprężne spełniające normy emisji spalin Euro 6d-TEMP, a także zmiany w wyposażeniu standardowym i dodatkowym. Wersja Grand Sport wyróżniała się nowym wyglądem przedniej części samochodu, w tym nowymi reflektorami i chromowaną atrapą chłodnicy.

Wnętrze pojazdu zachęcało do podróży dzięki bogatemu wyposażeniu i wysokiej jakości materiałom wykończeniowym. W zależności od wersji wyposażenia, dostępne były takie elementy jak skórzana tapicerka, system multimedialny z ekranem dotykowym, adaptacyjne zawieszenie FlexRide oraz wiele innych udogodnień i systemów bezpieczeństwa.

Opel Insignia B dostępna była w wersjach hatchback (Grand Sport) i kombi (Sports Tourer), co pozwalało na wybór w zależności od potrzeb. Wersje benzynowe oferowały moc od 140 do 260 KM, natomiast wersje diesla miały moc od 122 do 210 KM. Samochód miał wygodne i precyzyjne prowadzenie, a także świetną stabilność na zakrętach.

W 2019 roku Opel wprowadził do oferty wersję specjalną Insignii B – GSi. Auto wyposażono w silnik benzynowy o mocy 260 KM oraz sportowe zawieszenie FlexRide. Na zewnątrz wyróżniał się on charakterystycznymi zderzakami, a w środku sportowymi fotele i aluminiowe pedały.

Opel Insignia B to udane auto, które oferuje wiele w kwestii wyposażenia, designu, a także jazdy. Z pewnością jest to samochód godny uwagi dla osób, które szukają komfortowego i stylowego auta średniej klasy.

Sprawdzanie oraz wymiana bezpieczników Opel Insignia B (2018-2019)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Opel Insignia B (2018-2019)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

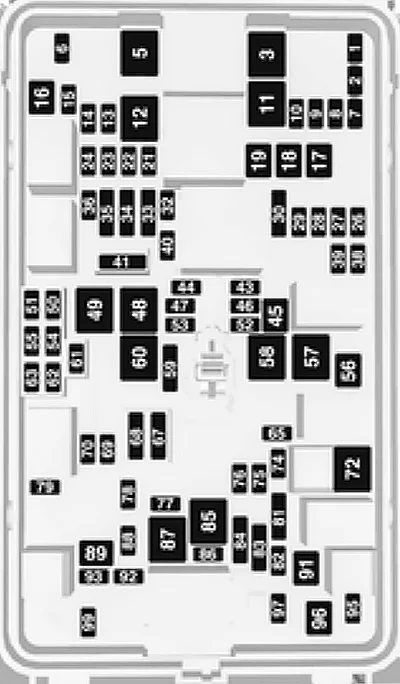

Komora silnika Opel Insignia B (2018-2019)

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.

Opel Insignia B (2018-2019) - schematy bezpieczników i przekaźników

Opel Insignia B (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 –
2 –
3 ABS
4 –
5 –
6 Klapa bagażnika
7 Światła przeciwmgielne
8 Moduł pamięci
9 Podgrzewana przednia szyba
10 Siedzisko lędźwiowe
11 Akumulator DC/DC
12 Ogrzewana tylna szyba
13 Podgrzewane lusterko
14 –
15 –
16 Przednia wycieraczka
17 Fotel elektryczny, pasażer
18 Markiza
19 Fotel elektryczny, kierowca
20 –
21 Szyberdach
22 Tylna wycieraczka/poduszka powietrzna
23 Adaptacyjne oświetlenie z przodu
24 –
25 –
26 Moduł sterujący skrzynią biegów
27 Panel zapłonu/przyrządów
28 –
29 Kamera cofania/odpowietrznik
30 Kontrolka awarii/przyczepy
31 –
32 Kamera
33 Ogrzewanie siedzenia z przodu
34 Ogrzewanie tylnych siedzeń
35 Tłumienie/napęd na koła AII
36 System paliwowy
37 –
38 –
39 –
40 Blokada kierownicy
41 –
42 –
43 Podgrzewana kierownica
44 Regulacja zasięgu reflektorów
45 –
46 Moduł sterujący silnika
47 –
48 Konwerter DC/DC/odpowietrznik/EBoost
49 Moduł sterujący tylnych drzwi
50 –
51 –
52 –
53 –
54 –
55 –
56 Rozrusznik
57 –
58 –
59 Reflektor lewy (LED)
60 Wentylator chłodzący
61 –
62 –
63 –
64 –
65 Kontrola klimatu
66 –
67 –
68 –
69 Prawe światło drogowe (halogenowe)/ Prawy reflektor (LED)
70 Lewe światło drogowe (halogenowe)
71 –
72 Rozrusznik
73 –
74 Moduł sterujący skrzynią biegów
75 Moduł sterujący silnika
76 Układ redukcji spalin
77 –
78 Klakson
79 Układ spryskiwaczy
80 –
81 Moduł sterujący silnika
82 –
83 Cewka zapłonowa
84 Cewka zapłonowa
85 Układ napędowy
86 –
87 Ogrzewanie olejem napędowym
88 Wlot powietrza
89 –
90 –
91 –
92 Pompa recyrkulacji płynu chłodzącego
93 Elektroniczny system kluczy
94 –
95 Pompa płynu chłodzącego
96 Ogrzewanie olejem napędowym
97 –
98 –
99 Pompa płynu chłodzącego

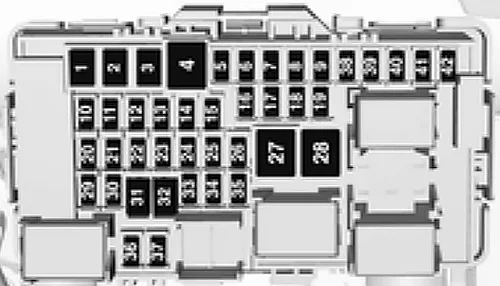

Przedział pasażerski Opel Insignia B (2018-2019)

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za pokrywą w tablicy rozdzielczej.

Odłącz osłonę z boku i zdejmij.

W pojazdach z kierownicą po prawej stronie znajduje się za osłoną w schowku podręcznym.

Otwórz schowek i zdejmij pokrywę.

Opel Insignia B (2018-2019) - schematy bezpieczników i przekaźników

Opel Insignia B (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 Lewe okno elektryczne
2 Prawe okno elektryczne
3 Moduł kontroli nadwozia
4 Wentylator klimatyzacji
5 Moduł kontroli nadwozia
6 Przepisy dotyczące przyczepy
7 Elektryczne składanie tylnych siedzeń
8 Moduł kontroli nadwozia
9 Moduł sterujący silnika
10 Wyświetlacz przezierny (head-up)
11 Redukcja NOx/rura grzewcza
12 Redukcja NOx/Czujnik sadzy
13 Moduł UREA, AdBlue
14 Podgrzewana kierownica
15 Moduł sterujący skrzynią biegów
16 Wzmacniacz
17 Alarm
18 Moduł kontroli nadwozia
19 2018: Moduł UREA
2019: Moduł AdBlue
20 Moduł kontroli nadwozia
21 Moduł kontroli nadwozia
22 Moduł kontroli nadwozia
23 Elektryczna blokada kierownicy
24 Poduszka powietrzna
25 Złącze diagnostyczne
26 Przedział ładunkowy gniazdka elektrycznego
27 Zawór EBCM
28 Dyspozycja policji
29 –
30 –
31 Sterowanie na kierownicy
32 Stacyjka
33 Kontrola klimatu
34 Centralny moduł bramy
35 Złącze AUX/USB
36 Bezprzewodowa ładowarka
37 Tylna wycieraczka
38 Połączenie alarmowe / Onstar
39 Wyświetlacz
40 Asystent parkowania
41 Konsola górna
42 System radiowy/informacyjny

Bagażnik Opel Insignia B (2018-2019)

Opel Insignia B (2020-2021) - schematy bezpieczników i przekaźników

Numer Opis
1 –
2 –
3 Moduł interfejsu przyczepy
4 –
5 Czujnik głośnomówiący zasilania tylnej klapy
6 –
7 –
8 Elektryczna klapa tylna
9 –
10 –
11 Wylot przyczepy
12 Ogrzewanie przedniego lewego siedzenia
13 Ogrzewanie przedniego prawego siedzenia
14 –
15 Ogrzewanie tylnych siedzeń 1
16 Ogrzewanie tylnych siedzeń 2
17 –
18 Wylot przyczepy
19 –
20 –
21 –
22 Elektryczna klapa tylna

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
