Opel Insignia B (2022) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Insignia B z lat: 2022.

Opel Insignia B to samochód z klasy średniej wyprodukowany przez niemiecką firmę Opel. W roku 2022 auto przeszło facelifting, zyskując nowy wygląd zewnętrzny i ulepszony wystrój wnętrza.

Nowe Insignie oferują trzy wersje nadwozia: pięciodrzwiowy liftback, kombi Sports Tourer oraz crossover Country Tourer. Samochód wyposażony jest w nowoczesne technologie, takie jak kamera cofania, asystent pasa ruchu czy system ostrzegania o kolizji z hamowaniem awaryjnym.

W zależności od wybranej wersji silnika, auto może osiągać moc od 122 do 230 KM. Najmocniejsza jednostka napędowa to turbodoładowany silnik benzynowy o pojemności 2.0 litra. Wszystkie silniki są dostępne z manualną skrzynią biegów lub automatyczną skrzynią biegów.

Opel Insignia B oferuje przestronne wnętrze, z wygodnymi i ergonomicznymi fotelami, dużą ilością miejsca na nogi oraz pojemnym bagażnikiem. Samochód posiada również wiele udogodnień, takich jak system multimedialny z ekranem dotykowym, system audio premium oraz klimatyzację.

Podsumowując, Opel Insignia B z rocznika 2022 to solidny i nowoczesny samochód, który oferuje wiele zaawansowanych technologicznie rozwiązań, przestronne wnętrze i mocne silniki.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

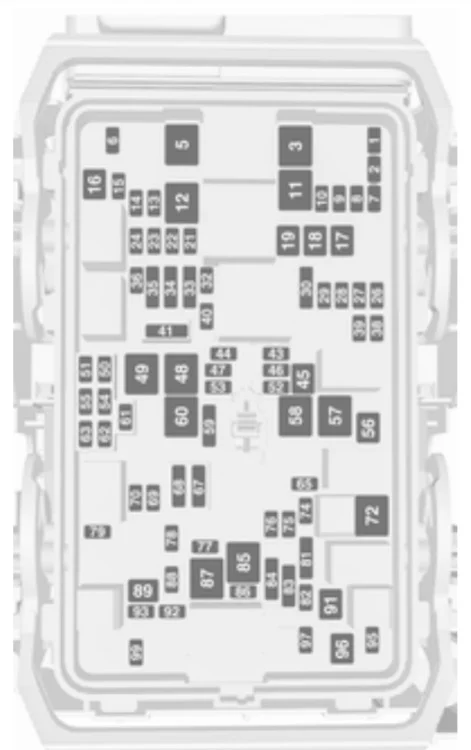

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Opel Insignia B (2022) - schematy bezpieczników i przekaźników

Opel Insignia B (2022) - schematy bezpieczników i przekaźników

Numer Opis
1 –
2 –
3 ABS
4 –
5 Skrzynka bezpieczników w przestrzeni bagażowej
6 Klapa tylna
7 Tylne światło przeciwmgielne;

Przednie światła przeciwmgielne.

8 Moduł pamięci
9 Podgrzewana szyba przednia
10 Podparcie lędźwiowe fotela
11 Akumulator DC/DC
12 Podgrzewana tylna szyba
13 Podgrzewane lusterko
14 –
15 Reflektory LED.
16 Przednia wycieraczka
17 Fotel regulowany elektrycznie, strona pasażera
18 Roleta przeciwsłoneczna
19 Fotel regulowany elektrycznie, strona kierowcy
20 –
21 Szyberdach
22 Tylna wycieraczka;
23 Fotel tylny, składanie elektryczne
24 –
25 –
26 Moduł sterujący skrzyni biegów
27 Zapłon;

Deska rozdzielcza.

28 –
29 Kamera wsteczna;

Kratka nawiewu powietrza.

30 Lampka kontrolna silnika i przyczepy
31 –
32 –
33 Ogrzewanie fotela, przód
34 Ogrzewanie fotela, tył
35 Amortyzacja;

Napęd na wszystkie koła.

36 Układ paliwowy
37 –
38 –
39 –
40 Blokada kierownicy
41 –
42 –
43 Podgrzewana kierownica
44 Poziomowanie reflektorów
45 –
46 Moduł sterujący silnika
47 –
48 Przemiennik DC/DC
49 Moduł sterowania tylnymi drzwiami
50 –
51 –
52 –
53 –
54 –
55 –
56 Rozrusznik
57 Skrzynka bezpieczników w przestrzeni bagażowej.
58 –
59 Syrena alarmowa
60 Wentylator chłodzący
61 –
62 –
63 –
64 –
65 Ogrzewanie, wentylacja i klimatyzacja
66 –
67 –
68 –
69 –
70 –
71 –
72 Rozrusznik
73 –
74 Chłodzenie modułu sterującego skrzyni biegów / silnika
75 Moduł sterujący silnika
76 Układ ograniczania emisji spalin
77 –
78 Klakson
79 Układ wycieraczek
80 –
81 Moduł sterujący silnika
82 –
83 Cewka zapłonowa
84 Cewka zapłonowa
85 Obszar innego bezpiecznika
86 –
87 Podgrzewanie paliwa w silnikach wysokoprężnych
88 Przysłona układu wlotu powietrza
89 –
90 –
91 –
92 –
93 Układ elektronicznego kluczyka
94 –
95 Pompa płynu chłodzącego
96 Podgrzewanie paliwa w silnikach wysokoprężnych
97 –
98 –
99 –

Przedział pasażerski

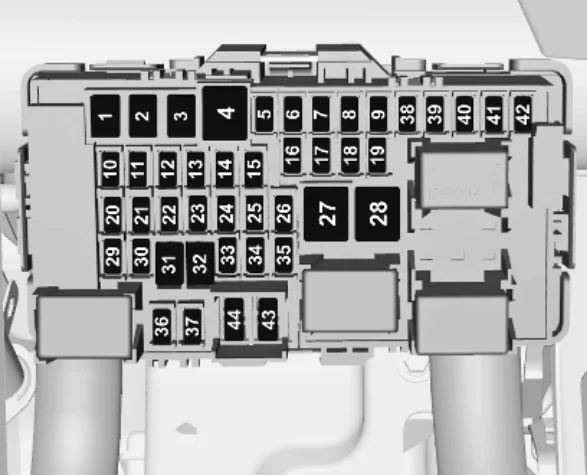

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za pokrywą w tablicy rozdzielczej.

Zdejmij pokrywę.
Opel Insignia B (2022) - schematy bezpieczników i przekaźników

W pojazdach z kierownicą po prawej stronie znajduje się za pokrywą w schowku.

Otwórz schowek i zdejmij pokrywę.
Opel Insignia B (2022) - schematy bezpieczników i przekaźników

Opel Insignia B (2022) - schematy bezpieczników i przekaźników

Numer Opis
1 Lewa szyba otwierana elektrycznie
2 Prawa szyba otwierana elektrycznie
3 Moduł sterowania nadwozia
4 Wentylator klimatyzacji
5 Moduł sterowania nadwozia
6 Instalacja przygotowana do podłączenia przyczepy
7 Lewy reflektor LED.
8 Moduł sterowania nadwozia
9 Moduł sterujący silnika
10 Wyświetlacz na szybie przedniej
11 Redukcja NOx/nagrzewnica rury
12 Redukcja NOx/czujnik sadzy
13 Moduł AdBlue
14 Podgrzewana kierownica
15 Moduł sterujący skrzyni biegów
16 Wzmacniacz
17 Prawy reflektor LED.
18 Moduł sterowania nadwozia
19 Moduł AdBlue.
20 Moduł sterowania nadwozia
21 Moduł sterowania nadwozia
22 Moduł sterowania nadwozia
23 Elektryczna blokada kierownicy
24 Poduszka powietrzna
25 Złącze diagnostyczne
26 Gniazdko zasilania w przestrzeni bagażowej
27 Układ ABS.
28 Instalacja przygotowana do montażu akcesoriów pojazdu policyjnego lub taksówki.
29 Pompa paliwa.
30 Pompa paliwa.
31 Sterowanie na kierownicy
32 Wyłącznik zapłonu
33 Ogrzewanie, wentylacja i klimatyzacja
34 Moduł bramy centralnej
35 Złącze AUX/USB
36 Bezprzewodowa ładowarka
37 Tylna wycieraczka
38 Połączenie alarmowe, Onstar
39 Wyświetlacz
40 Asystent parkowania
41 Konsola górna na podsufitce
42 Radio;

System informacyjno-rozrywkowy.

43 Systemy pojazdu policyjnego
44 Gniazdo zasilania.

Bagażnik

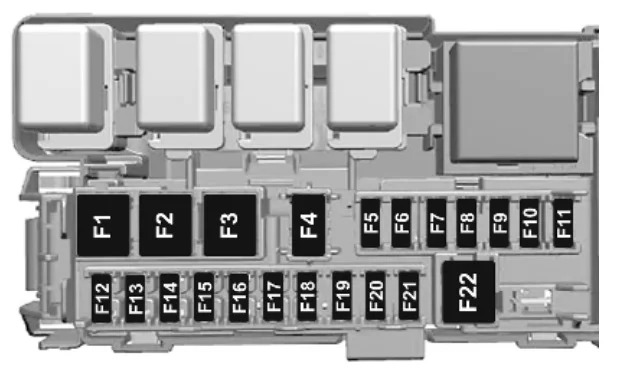

Skrzynka bezpiecznikowa w bagażniku występuje w pojazdach z 2021 roku. Skrzynka bezpieczników znajduje się za osłoną w lewej części przestrzeni bagażowej.

Opel Insignia B (2022) - schematy bezpieczników i przekaźników

Opel Insignia B (2022) - schematy bezpieczników i przekaźników

Numer Opis
1 –
2 –
3 Moduł złącza przyczepy
4 –
5 Czujnik zdalnego otwierania sterowanej elektrycznie klapy tylnej
6 –
7 –
8 Klapa tylna sterowana elektrycznie
9 –
10 –
11 Wtyk przyczepy
12 Sterowanie ogrzewaniem fotela, przedniego lewego
13 Sterowanie ogrzewaniem fotela, przedniego prawego
14 –
15 Sterowanie ogrzewaniem foteli, tył 1
16 Sterowanie ogrzewaniem foteli, tył 2
17 –
18 Złącze przyczepy
19 –
20 –
21 –
22 Klapa tylna sterowana elektrycznie

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
