W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla KARL z lat: 2018, 2019.

Opel KARL z rocznika 2018-2019 to kolejna generacja tego popularnego samochodu miejskiego. Oferuje on szereg ulepszeń w porównaniu do poprzednika, w tym nowoczesne technologie, udoskonalone wyposażenie i zmiany w stylistyce zewnętrznej.

KARL z rocznika 2018-2019 ma nieco bardziej dynamiczny wygląd niż poprzednik. Widać to szczególnie w zredukowanych proporcjach, większej ilości charakterystycznych linii i kantów oraz innych zmianach stylistycznych. Samochód jest dostępny w kilku wersjach kolorystycznych.

Pod maską KARL-a z rocznika 2018-2019 znajduje się silnik benzynowy o pojemności 1,0 litra, który rozwija moc 73 KM. Samochód jest dostępny z manualną lub automatyczną skrzynią biegów, co pozwala na łatwe i wygodne prowadzenie. Oferuje on także niskie zużycie paliwa, co czyni go doskonałym wyborem dla osób, które dużo jeżdżą po mieście.

KARL z rocznika 2018-2019 został wyposażony w szereg funkcji bezpieczeństwa, w tym system kontroli trakcji i stabilizacji, system hamowania awaryjnego oraz asystenta podjazdu pod górkę. Samochód otrzymał również maksymalną ocenę w testach Euro NCAP w kategorii bezpieczeństwa dorosłych i dzieci, co zapewnia użytkownikom ochronę i bezpieczeństwo na drodze.

Wnętrze KARL-a z rocznika 2018-2019 jest przestronne i ergonomiczne, co pozwala na komfortowe prowadzenie samochodu. Fotele kierowcy i pasażera zapewniają wygodę i są dobrze wyprofilowane, a kokpit został zaprojektowany w taki sposób, aby był łatwy w obsłudze. Samochód oferuje także nowoczesne funkcje multimedialne, w tym system audio z ekranem dotykowym, Bluetooth, USB i AUX.

KARL z rocznika 2018-2019 oferuje pojemny bagażnik o pojemności 215 litrów, który można powiększyć do 1013 litrów po złożeniu tylnej kanapy. Samochód jest wyposażony w tylne drzwi lub drzwi przesuwne, co ułatwia załadunek i rozładunek. Dodatkowo, w samochodzie znajdują się praktyczne schowki i półki, które umożliwiają wygodne przechowywanie drobiazgów.

Podsumowując, Opel KARL z rocznika 2018-2019 to idealny wybór dla osób poszukujących niewielkiego, oszczędnego i praktycznego samochodu miejskiego.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

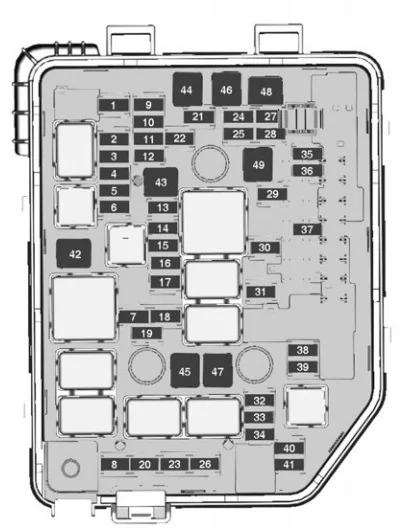

Komora silnika

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.
Zdejmij osłonę, unieś ją do góry i zdejmij.

Opel KARL (2018-2019) - schematy bezpieczników i przekaźników

Opel KARL (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 Klapa bagażnika
2 2018: Nieużywany;
2019: Czujnik prędkości wyjściowej skrzyni biegów.
3 Ogrzewana szyba tylna
4 Podgrzewane lusterko zewnętrzne
5 Szyberdach
6 Moduł sterujący skrzynią biegów
7 Moduł sterujący silnika
8 –
9 ABS
10 Moduł sterujący nadwozia, napięcie
11 Tylna kamera
12 –
13 –
14 Moduł sterujący silnika;

Moduł sterujący skrzyni biegów.

15 Układ wtryskowy;

Rozrusznik.

16 Pompa paliwowa
17 Moduł sterowania silnikiem
18 Moduł sterujący silnika 2
19 Układ wtryskowy;

Zapłon.

20 System klimatyzacji
21 Czujnik akumulatora
22 Elektryczna blokada kolumny kierownicy
23 Wentylator chłodzący niski
24 –
25 Przełącznik lusterka zewnętrznego
26 2018:Moduł sterujący silnika;

Moduł zautomatyzowanej ręcznej skrzyni biegów;

2019:

Moduł sterujący silnika.

27 System paliwowy
28 2018: Przełącznik hamulca;
2019: Nie używany.
29 Rozpoznawanie zajętości miejsc
30 Regulacja zasięgu świateł
31 Klakson
32 Przednie światło przeciwmgielne
33 Światła drogowe lewe
34 Światła drogowe prawe
35 –
36 Tylna wycieraczka
37 Światło boczne lewe
38 System spryskiwaczy
39 Światło boczne prawe
40 –
41 –
42 Rozrusznik 2
43 Tablica przyrządów
44 2018:

Automatyczna przekładnia ręczna;

Przetwornica DC-DC;

2019:

Przetwornica DC-DC.

45 Rozrusznik 1
46 ABS
47 Wentylator chłodzący wysoki
48 Przednia wycieraczka
49 Moduł sterujący nadwozia;

Zasilanie wyłączone.

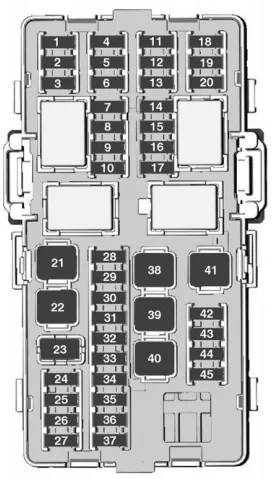

Tablica przyrządów

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej. Otwórz komorę, ściśnij zatrzaski, złóż komorę i wyjmij.

Opel KARL (2018-2019) - schematy bezpieczników i przekaźników

Opel KARL (2018-2019) - schematy bezpieczników i przekaźników

Numerr Opis
1 Onstar
2 System klimatyzacji
3 Tablica przyrządów
4 Moduł sterujący skrzynią biegów
5 Infotainment
6 –
7 Asystent parkowania tyłem
8 Połączenie przez łącze danych
9 Elektryczna blokada kolumny kierownicy
10 Moduł czujnikowo-diagnostyczny
11 Transformator DC
12 –
13 –
14 Liniowy moduł mocy
15 Centralny zamek;

Układ zapłonowy.

16 System zapłonu
17 –
18 Tablica przyrządów
19 –
20 Regulacja zasięgu świateł
21 Elektrycznie sterowane szyby przednie
22 Elektrycznie sterowane szyby tylne
23 –
24 2018:

Moduł zautomatyzowanej ręcznej skrzyni biegów;

2019:

Nieużywany.

25 Dodatkowe gniazdo zasilania
26 Szyberdach
27 2018: Nieużywany;
2019: Moduł centralnej bramy.
28 Moduł sterujący nadwozia 8
29 Moduł sterujący nadwozia 7
30 Moduł sterujący nadwozia 6
31 Moduł sterujący nadwozia 5
32 Moduł sterujący nadwozia 4
33 Moduł sterujący nadwozia 3
34 Moduł sterujący nadwozia 2
35 Moduł sterujący nadwozia 1
36 –
37 Kontrolka LED na kierownicy
38 –
39 Transformator logistyczny / DC
40 Szyba elektryczna, kierowca
41 Dmuchacz
42 Ogrzewanie fotela z przodu
43 Moduł klimatyzacji
44 Podgrzewana kierownica
45 –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
