Opel Mokka (2016-2017) – schematy bezpieczników i przekaźników

Rocznik 2016-2017
Zaktualizowano 10.05.2023
Opel Mokka (2016-2017) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Mokka z lat: 2016, 2017.

Opel Mokka to kompaktowy SUV, który debiutował na rynku w 2013 roku. W 2016 roku przeszedł facelifting i został wprowadzony na rynek jako Mokka X. Samochód oferuje przestronne wnętrze, atrakcyjny design oraz szeroką gamę silników. Poniżej znajdują się informacje na temat modelu Mokka X z roczników 2016-2017.

Opel Mokka X oferuje nowoczesny design, który wyróżnia się z tłumu. Samochód jest nie tylko ładny, ale także praktyczny. Z przodu znajduje się charakterystyczna atrapa chłodnicy z logo producenta. Z boku samochód przyciąga uwagę 18-calowymi felgami aluminiowymi. Tył samochodu zdobią charakterystyczne reflektory i chromowany wlot powietrza.

Wnętrze Mokki X jest przestronne i wygodne, a materiały użyte do wykończenia wnętrza są wysokiej jakości. Deska rozdzielcza jest ergonomiczna i przejrzysta, a zegary są łatwe do odczytania. Siedzenia są wygodne i oferują dużo miejsca dla pasażerów.

Mokka X oferuje szeroką gamę silników. Do wyboru są silniki benzynowe o pojemności 1.4 i 1.6 litra oraz silniki Diesla o pojemności 1.6 litra. Najmocniejszy silnik benzynowy oferuje moc 152 KM, a najmocniejszy silnik Diesla 136 KM. Wszystkie silniki spełniają normy emisji spalin Euro 6.

Samochód oferuje także wiele nowoczesnych rozwiązań technologicznych. Do standardowego wyposażenia Mokki X należą m.in. klimatyzacja automatyczna, system audio z odtwarzaczem CD i Bluetooth, system audio Bose, system start-stop oraz system kontroli trakcji. Opcjonalnie można wyposażyć samochód w system nawigacji satelitarnej, system audio z ekranem dotykowym oraz system kamer 360 stopni.

Podsumowując, Opel Mokka X z roczników 2016-2017 to samochód, który oferuje nowoczesny design, przestronne wnętrze oraz szeroką gamę silników. Samochód jest także wyposażony w wiele nowoczesnych rozwiązań technologicznych, co czyni go atrakcyjnym wyborem dla osób, które cenią sobie komfort i wygodę podróżowania.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

Opel Mokka (2016-2017) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się w komorze silnika. Zdejmij pokrywę, podnieś ją do góry i zdejmij.

Mini bezpieczniki

Numer Opis
1 Szyberdach
2 Lusterka zewnętrzne
3 —
4 —
5 Elektryczny moduł sterujący hamulca
6 Inteligentny czujnik akumulatora
7 —
8 Moduł kontroli skrzyni biegów
9 —
10 Poziomowanie reflektorów
11 Wycieraczka tylnej szyby
12 Podgrzewana tylna szyba
13 Siłownik reflektora (lewa ręka)
14 Podgrzewane lusterka zewnętrzne
15 —
16 Ogrzewanie siedzenia
17 Moduł kontroli skrzyni biegów
18 Moduł sterujący silnika
19 Pompa paliwowa
20 —
21 Wentylator chłodzący
22 —
23 Cewka zapłonowa, moduł sterujący silnika
24 Pompa spryskiwacza
25 Siłownik reflektora (prawa ręka)
26 Moduł sterujący silnika
27 —
28 Zapłon
29 Zapłon
30 System wydechowy
31 Światło drogowe lewe
32 Światła drogowe prawe
33 Moduł sterujący silnika
34 Klakson
35 System klimatyzacji
36 Przednia lampa przeciwmgielna

Bezpieczniki typu J

Numer Opis
1 Elektryczny moduł sterujący hamulca
2 Przednia wycieraczka
3 Moduł zasilania
4 Zacisk zasilania skrzynki bezpieczników tablicy rozdzielczej
5 —
6 Podgrzewacz paliwa
7 —
8 Wentylator chłodzący
9 Wentylator chłodzący
10 Moduł sterujący silnika;

Świeca żarowa.

11 Rozrusznik

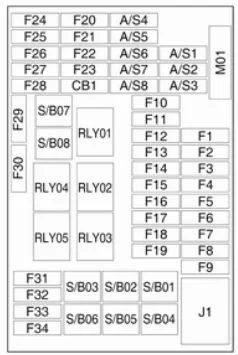

Skrzynka bezpieczników tablicy rozdzielczej

Opel Mokka (2016-2017) - schematy bezpieczników i przekaźników

Wewnętrzny blok bezpieczników znajduje się na spodzie tablicy rozdzielczej po stronie kierowcy. Aby uzyskać dostęp do bezpieczników, wyjmij schowek. Aby wyjąć schowek, otwórz i pociągnij.

Mini bezpieczniki

Numer Opis
1 Moduł sterowania nadwozia
2 Moduł sterowania nadwozia
3 Moduł sterowania nadwozia
4 Moduł sterowania nadwozia
5 Moduł sterowania nadwozia
6 Moduł sterowania nadwozia
7 Moduł sterowania nadwozia
8 Moduł sterowania nadwozia
9 Stacyjka
10 Moduł diagnostyki bezpieczeństwa
11 Złącze łącza danych
12 Kontrola klimatu
13 Zastawa śluzy
14 Asystent parkowania
15 Ostrzeżenie o opuszczeniu pasa ruchu;

Lusterko wewnętrzne.

16 Adaptacyjne oświetlenie do przodu
17 Sterownik szyb elektrycznych
18 Czujnik deszczu
19 Moduł sterujący nadwozia;

Regulowane sterowanie napięciem.

20 Kierownica
21 Dodatkowe gniazdo zasilania;

Klimatyzacja;

Automatyczna skrzynia biegów

22 Zapalniczka;

Gniazdo zasilania prądem stałym.

23 Zapasowy
24 Zapasowy
25 Zapasowy
26 Zapasowy
27 Zestaw wskaźników;

Nagrzewnica dodatkowa;

Przełącznik sprzęgłowy.

28 Adaptacyjne oświetlenie do przodu;

Przetwornica napięcia;

Przełącznik reflektorów.

29 Zapasowy
30 Zapasowy
31 Zestaw wskaźników tablicy rozdzielczej
32 System informacyjno-rozrywkowy
33 Wyświetlacz, system informacyjno-rozrywkowy
34 Onstar UHP/DAB

Bezpieczniki S/B

Numer Opis
01 Zapasowy
02 Zapasowy
03 Elektryczne szyby z przodu
04 Elektryczne szyby tylne
05 Tryb logistyczny
06 Zapasowy
07 Zapasowy
08 Zapasowy

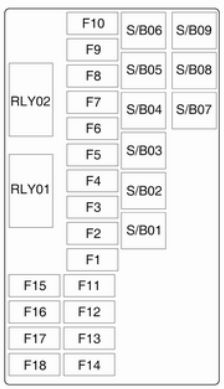

Skrzynka bezpieczników w bagażniku

Opel Mokka (2016-2017) - skrzynka bezpieczników i przekaźników

Znajduje się po lewej stronie tylnej komory. Aby uzyskać dostęp do bezpieczników, zdejmij pokrywę.

Mini bezpieczniki

Numer Opis
1 Fotel, podparcie lędźwiowe, kierowca
2 Fotel, podparcie lędźwiowe, pasażer
3 Wzmacniacz
4 Gniazdo przyczepy
5 Napęd na wszystkie koła
6 Zapasowy
7 Instalacja LPG
8 Zapasowy
9 Zapasowy
10 Zapasowy
11 Moduł sterujący przyczepy
12 Zapasowy
13 Podgrzewana kierownica
14 Gniazdo przyczepy
15 Zapasowy
16 Czujnik wody w paliwie
17 Lusterko wewnętrzne;

Kamera cofania.

18 Instalacja LPG

Bezpieczniki S/B

Numer Opis
01 Kierowca fotela elektrycznego
02 Elektrycznie regulowane siedzenie pasażera
03 Moduł sterujący przyczepy
04 Konwerter napięcia
05 Akumulator
06 Spryskiwacz reflektorów
07 Zapasowy
08 Zapasowy
09 Zapasowy

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
