Opel Movano C (2021-2023) – schematy bezpieczników i przekaźników

Rocznik 2021-2023
Zaktualizowano 11.05.2023
Opel Movano C (2021-2023) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Movano C z lat: 2021, 2022, 2023.

Najnowsza wersja Opel Movano, czyli Opel Movano C, została wprowadzona na rynek w 2021 roku i jest produkowana we współpracy z Renault. Opel Movano C to duży dostawczy samochód, który oferuje wygodne i przestronne wnętrze oraz szeroką gamę silników i wersji nadwoziowych.

Opel Movano C ma pojemność ładunkową od 8 do 22 m3, a maksymalna ładowność wynosi do 2,1 tony. Dostępne są trzy rozmiary nadwozia: L1, L2 i L3, co pozwala na dostosowanie samochodu do indywidualnych potrzeb użytkownika. Oprócz tego, Opel Movano C może być dostarczony z różnymi rodzajami drzwi, w tym z drzwiami przesuwnymi, dwuskrzydłowymi, a także z drzwiami tylnymi o różnej wysokości.

Opel Movano C wyposażony jest w silniki wysokoprężne o pojemności 2,3 litra. Dostępne są wersje z mocą od 135 do 180 KM. Wszystkie silniki spełniają wymagania normy emisji spalin Euro 6D.

Wnętrze Opel Movano C zostało zaprojektowane z myślą o wygodzie i funkcjonalności. Kierowca ma do dyspozycji ergonomicznie ukształtowane fotele, a w kabinie jest dużo miejsca na schowanie drobnych przedmiotów. Oprócz tego, samochód wyposażony jest w system multimedialny, który umożliwia obsługę smartfonu poprzez ekran dotykowy.

Opel Movano C oferuje również wiele rozwiązań zwiększających bezpieczeństwo kierowcy i pasażerów. Dostępne są m.in. systemy ABS, ESP, asystent ruszania pod górę, systemy monitorowania martwego pola oraz asystent pasa ruchu.

Podsumowując, Opel Movano C to duży, wydajny i wszechstronny dostawczy samochód, który oferuje przestronne wnętrze, szeroką gamę silników i wersji nadwoziowych, a także nowoczesne rozwiązania zwiększające bezpieczeństwo kierowcy i pasażerów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

Opel Movano C (2021-2023) - schematy bezpieczników i przekaźników

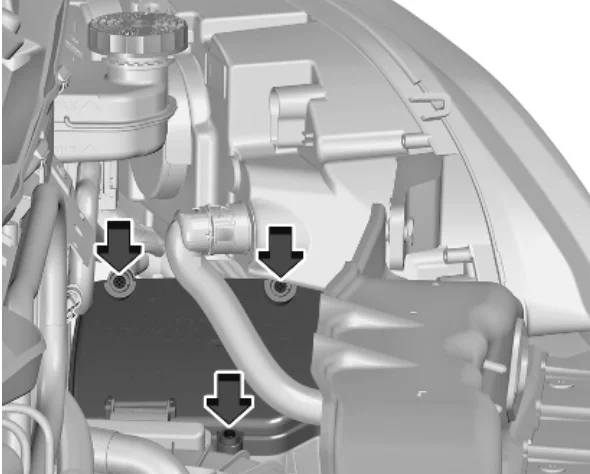

Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części komory silnika.
Wykręcić śruby i pochylić obudowę, aby uzyskać dostęp do bezpieczników.

Opel Movano C (2021-2023) - schematy bezpieczników i przekaźników

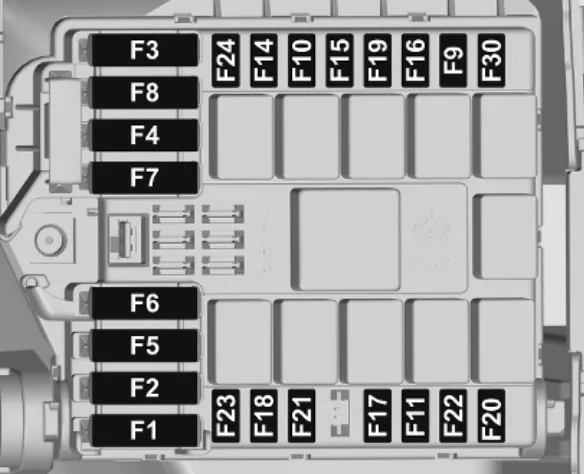

Numer Opis Ampery [A]
1 Układ ABS
2 Układ paliwowy
3 Wyłącznik zapłonu
4 Układ paliwowy
5 Układ sterowania ogrzewania, wentylacji i klimatyzacji
6 Układ sterowania ogrzewania, wentylacji i klimatyzacji
7 Układ sterowania ogrzewania, wentylacji i klimatyzacji
8 Układ sterowania ogrzewania, wentylacji i klimatyzacji
9 Tylne gniazdko zasilania
10 Sygnał dźwiękowy
14 Przednie gniazdko zasilania
15 Zapalniczka
19 Układ sterowania ogrzewania, wentylacji i klimatyzacji
20 Spryskiwacz przedniej szyby
21 Układ paliwowy
23 Układ ABS
24 Dodatkowy panel sterowania / lusterka elektryczne
30 Układ sterowania ogrzewania, wentylacji i klimatyzacji

Skrzynka bezpieczników deski rozdzielczej

Opel Movano C (2021-2023) - schematy bezpieczników i przekaźników

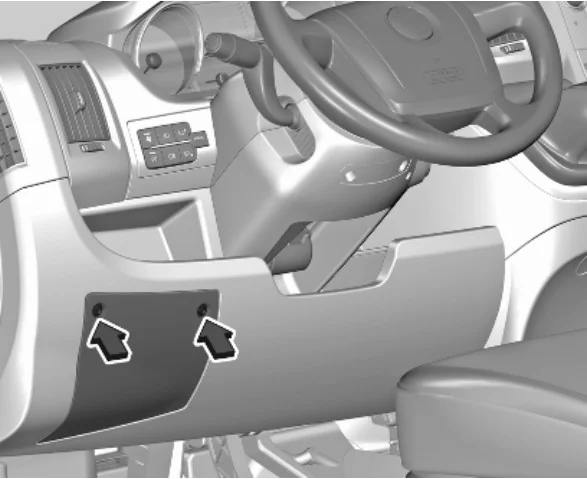

Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie deski rozdzielczej.
Odkręcić śruby za pomocą śrubokręta i zdjąć pokrywę, aby uzyskać dostęp do bezpieczników.

Opel Movano C (2021-2023) - schematy bezpieczników i przekaźników

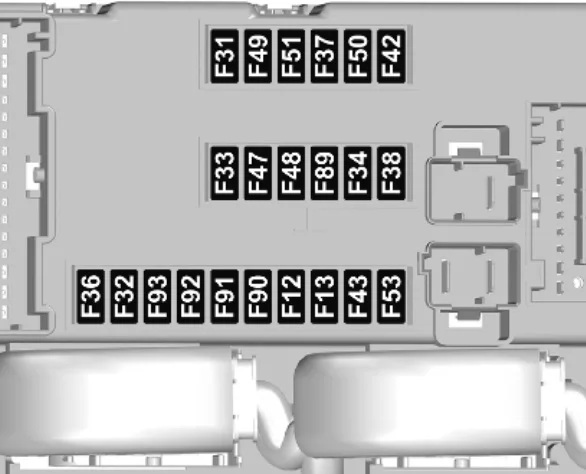

Numer Opis Ampery [A]
12 Prawe światło mijania
13 Lewe światło mijania
31 Moduł sterujący w desce rozdzielczej
32 Oświetlenie wnętrza
33 System stop-start
34 Światła wewnętrzne Minibus – Światła awaryjne
36 System audio-nawigacyjny / układ ogrzewania, wentylacji i klimatyzacji / alarm / tachograf / jednostka sterująca odłączania akumulatora / nagrzewnica dodatkowa / układ monitorowania ciśnienia w oponach / system stop-start
37 Układ hamulcowy / deska rozdzielcza
38 Centralny zamek
42 Układ stabilizacji toru jazdy / układ kontroli trakcji / ABS / światła hamowania
43 Spryskiwacz przedniej szyby
47 Szyby otwierane elektrycznie
48 Szyby otwierane elektrycznie
49 Układ ułatwiający parkowanie / system audio-nawigacyjny / elementy sterujące na kierownicy / panele sterowania; środkowy i boczne / dodatkowy panel sterowania / jednostka sterująca odłączania akumulatora / hak holowniczy przyczepy / czujnik deszczu / system stop-start
50 Układ poduszek powietrznych/napinacze pasów
51 Tachograf / wspomaganie układu kierowniczego / układ ogrzewania, wentylacji i klimatyzacji / światła cofania / układ nawigacji / system ostrzegania o opuszczeniu pasa ruchu / kamera wsteczna / reflektory
53 Deska rozdzielcza
89 –
90 Lewe światło drogowe
91 Prawe światło drogowe
92 Lewe przednie światło przeciwmgielne
93 Prawe przednie światło przeciwmgielne

Dodatkowa skrzynka bezpieczników

Opel Movano C (2021-2023) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się w prawym słupku B.
1. Wykręcić śruby za pomocą śrubokręta.
2. Pociągnąć obudowę do góry na bok i wyjąć ją, aby uzyskać dostęp do bezpieczników.

Opel Movano C (2021-2023) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
54 Układ sterowania ogrzewania, wentylacji i klimatyzacji
55 Ogrzewanie fotela
56 Tylne gniazdko zasilania od strony pasażera
57 Dodatkowa nagrzewnica
58 Ogrzewanie tylnej szyby
59 Ogrzewanie tylnej szyby
60 –
61 –
62 –
63 Dodatkowa nagrzewnica
64 –
65 Dodatkowa nagrzewnica

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
