W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Saaba 9-5 z lat: 2001.

Sprawdzanie oraz wymiana bezpieczników Saab 9-5 (2001)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Saab 9-5 (2001)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

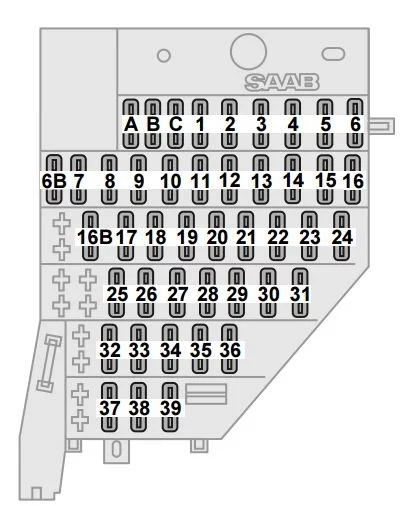

Panel przyrządów Saab 9-5 (2001)

Skrzynka bezpieczników znajduje się za pokrywą po stronie kierowcy na tablicy rozdzielczej.
Panel przekaźników znajduje się pod deską rozdzielczą.

Saab 9-5 (2001) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 30 Światła przyczepy
b 10 Automatyczna skrzynia
C 7,5 Elektryczne lusterka boczne;

DICE / TWICE.

1 15 Światła stopu;

Omijanie blokady Shift

2 15 Światła cofania
3 10 Światła postojowe, lewe
4 10 Światła postojowe, prawe
5 7,5 DICE / TWICE
6 30 Elektryczne szyby, prawe
6B 5 Światła stopu, przyczepa
7 10 Wtrysk paliwa
8 15 Oświetlenie bagażnika;

Blokada bagażnika;

Oświetlenie drzwi;

Identyfikator SID;

Telefon samochodowy.

9 15 System nagłośnieniowy;

Przyrząd diagnostyczny;

Zmieniarka CD

10 15 Funkcja pamięci, lusterka boczne;

Ogrzewanie, tylne siedzenie.

11 30 Centralny zamek;

Fotel pasażera regulowany elektrycznie.

12 7,5 Automatyczna skrzynia biegów
13 20 System audio;

Wzmacniacz.

14 30 Układ zapłonowy, silnik
15 15 Podgrzany czujnik tlenu (katalizator)
16 20 DICE (kierunkowskazy)
16B — —
17 20 System zarządzania silnikiem
18 7,5 Ogrzewanie lusterek drzwiowych
19 20 Pompa paliwowa
20 15 ACC;

Oświetlenie wewnętrzne;

Tylne światło przeciwmgielne.

21 10 System nagłośnieniowy;

Lusterko wsteczne z funkcją automatycznego przyciemniania;

Telematyka.

22 40 Wentylator wewnętrzny;

Pompa powietrza (tylko 3.0t V6).

23 15 Szyberdach
24 40 Ogrzewanie tylnej szyby
25 30 Fotel kierowcy regulowany elektrycznie;

Klapka wlewu paliwa.

26 7,5 hamulce ABS;

ACC.

27 10 System zarządzania silnikiem
28 7,5 Poduszka powietrzna (SRS)
29 7,5 Automatyczna skrzynia
30 7,5 Rozrusznik
31 7,5 Tempomat;

Zawór wody;

Światła przeciwmgielne przednie.

32 15 Wentylowane przednie fotele
33 7,5 Przełącznik kierunkowskazów
34 30 Zapalniczka
35 15 Światła do jazdy dziennej
36 30 Elektryczne szyby, lewe
37 30 Wycieraczki;

Czujnik deszczu

38 30 Ogrzewanie elektryczne, przednie fotele
39 20 Elektrozawór Limp-home (automatyczna skrzynia biegów)
52-56 Zapasowe bezpieczniki

Panel przekaźników Saab 9-5 (2001)

Saab 9-5 (2001) - schematy bezpieczników i przekaźników

Numer Opis
A –
b Elektryczne ogrzewanie tylnej kanapy
C –
D –
E Przekaźnik główny (system zarządzania silnikiem)
F Klapka wlewu paliwa
g Pompa paliwowa
h Stacyjka
i Ogrzewanie tylnej szyby i lusterek bocznych
J Światła cofania
K Przekaźnik rozrusznika
L Funkcja limp-home

Skrzynka bezpieczników w komorze silnika Saab 9-5 (2001)

Saab 9-5 (2001) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 60 ABS (Bezpiecznik Maxi)
2 — —
3 15 Klakson
4 10 Wycieraczka tylnej szyby (9-5 Wagon)
5 15 Światła przeciwmgielne (przedni spoiler)
6 30 Wentylator chłodnicy, wysoka prędkość
7 15 Reflektor świateł mijania, prawy
8 15 Reflektor świateł drogowych, prawy
9 15 Reflektor świateł mijania, lewy
10 15 Reflektor świateł drogowych, lewy
11 10 Regulacja długości wiązki reflektorów (tylko na niektórych rynkach);

Spryskiwacze i wycieraczki reflektorów.

12 Reflektory (akcesoria)
13 15 Migacz świateł drogowych
14 10 Klimatyzacja;

Syrena alarmu samochodowego

15 30 Wentylator chłodnicy
16 — —
17 — —
18 — —
Przekaźniki:
1 Podkładka, przód/tył
2 Reflektor świateł mijania
3 Reflektor świateł drogowych
4 Dodatkowe światła (akcesoria)
5.1 Klakson
5.2 Czujnik deszczu
6 Wycieraczka tylna (9-5 Wagon)
7 Wentylator chłodnicy, niska prędkość
8 Wentylator chłodnicy, wysoka prędkość, lewy wentylator
9 Sprężarka klimatyzacji
10.1 Przednie światła przeciwmgielne
10.2 Wycieraczki reflektorów
11 Wycieraczki
12 Wentylator chłodnicy, wysoka prędkość, prawy wentylator
13 Automatyczne sprawdzanie reflektorów

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
