W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Saaba 900 z lat: 1991, 1992, 1993, 1994.

Sprawdzanie oraz wymiana bezpieczników Saab 900 (1991-1994)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Saab 900 (1991-1994)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

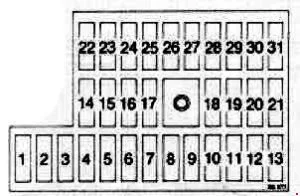

Bezpieczniki, panel rozdzielczy zasilania Saab 900 (1991-1994)

Saab 900 (1991-1994) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 10 Sonda lambda
2 – Zapasowy
3 15 System zapłonu
4 – Zapasowy
5 15 Wycieraczki;
Wycieraczki reflektorów;
Lampka ostrzegawcza pasów bezpieczeństwa
6 30 System klimatyzacji
7 15 Kierunkowskazy;
Obrotomierz;
SPRAWDŹ SILNIK;
Lampka ostrzegawcza ładowania;
Lampka ostrzegawcza ciśnienia oleju
8 10 Wycieraczki reflektorów;
Lusterka zewnętrzne i tempomat
9 30 Wentylator ogrzewania i wentylacji
10 10 System transportowy;
Regulacja długości wiązki reflektorów
11 – Zapasowy
12 – Zapasowy
13 20 Odwracanie walk;
Zabójca cygar
14 15 Światła drogowe, prawe
15 15 Światła drogowe, lewe;
Kierunkowskaz świateł drogowych ciasny
16 15 Światło mijania, prawe
17 15 Światło mijania, lewe
18 10 Walki o parkowanie z prawej strony;
tylne światła prawe;
Oświetlenie tablicy rejestracyjnej
19 10 światła postojowe lewe;
Światła tylne, lewe
20 – Zapasowy
21 15 Tylne światło przeciwmgielne
22 10 System paliwowy;
Wskaźnik poziomu paliwa;
Wskaźnik temperatury;
Światła ostrzegawcze hamulca ręcznego;
Układ hamulcowy;
ABS;
Lampka ostrzegawcza paliwa
23 10 oświetlenie instrumentów;
Oświetlenie schowka na rękawiczki
24 – Zapasowy
25 30 Wentylator chłodnicy
26 25 Radio
27 15 Światła awaryjne
28 10 Zegar
29 – Zapasowy
30 20 Pompa paliwowa
31 15 Światła stopu

Panel bezpieczników ABS Saab 900 (1991-1994)

Saab 900 (1991-1994) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 30 ABS
2 30 ABS
3 10 Pompa i jednostka sterująca
A – Przekaźnik systemowy
b – Przekaźnik pompy

Panel dystrybucji energii po lewej stronie pod tylnym siedzeniem Saab 900 (1991-1994)

Saab 900 (1991-1994) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 20 Rozkładany dach
2 20 Ogrzewanie siedzeń;
Oświetlenie wewnętrzne
3 20 Ogrzewanie tylnej szyby;
Ogrzewane drzwi nieletnich
4 10
15 (900 kabriolet)
Centralny zamek;
Oświetlenie wewnętrzne;
Szczelny bagażnik
5 20 Radio
6 20 Antenowy
7 30 Okna przednie
8 30 Okna w tylnych drzwiach;
Szyberdach
9 30 Regulacja siedziska lewego
10 30 Regulacja siedziska prawego

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
