Seat Ibiza IV (2009) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza IV z lat: 2009.

Seat Ibiza IV to czwarta generacja popularnego modelu Ibiza produkowanego przez hiszpańską markę Seat. Oto kilka informacji na temat tego modelu:

  1. Stylistyka: Seat Ibiza IV została wprowadzona na rynek w 2008 roku i charakteryzuje się nowoczesnym i dynamicznym designem. Posiada ostry, atletyczny wygląd z charakterystycznymi liniami i kształtami, które nadają mu sportowy wygląd.
  2. Silniki: Ibiza IV była oferowana z różnymi jednostkami napędowymi, zarówno benzynowymi, jak i wysokoprężnymi. Warianty benzynowe miały moc od około 60 KM do 180 KM, a warianty wysokoprężne miały moc od około 75 KM do 150 KM. Silniki te oferowały różne poziomy osiągów i wydajności.
  3. Wnętrze: Wnętrze Ibiza IV zostało zaprojektowane w nowoczesnym stylu z wykorzystaniem solidnych materiałów. Konsola centralna jest ergonomiczna, a kabina oferuje wystarczającą przestrzeń dla kierowcy i pasażerów. Bagażnik jest dobrze dostosowany do potrzeb codziennego użytku.
  4. Przyjemność z jazdy: Ibiza IV oferuje przyjemne doznania z jazdy. Ma dobrze wyważone zawieszenie, precyzyjny układ kierowniczy i pewne prowadzenie. Dzięki zwrotnej i kompaktowej konstrukcji jest łatwa w prowadzeniu, zarówno w mieście, jak i poza nim.
  5. Technologia: Ibiza IV jest wyposażona w różne funkcje i technologie, które dostępne są w nowoczesnych samochodach. Zależnie od wersji można znaleźć takie elementy jak system multimedialny z ekranem dotykowym, nawigację satelitarną, systemy bezpieczeństwa, a także opcje dostępne dla komfortu i wygody.
  6. Bezpieczeństwo: Ibiza IV została oceniona wysoko w testach bezpieczeństwa Euro NCAP, oferując solidny poziom ochrony dla kierowcy i pasażerów. Wyposażona jest w poduszki powietrzne, systemy kontroli trakcji i stabilizacji, a także inne zaawansowane funkcje bezpieczeństwa.

Podsumowując, Seat Ibiza IV to kompaktowy samochód o nowoczesnym designie, dobrych osiągach i wygodnym wnętrzu. Oferuje przyjemną jazdę, zaawansowane technologie i wysoki poziom bezpieczeństwa. Ibiza IV cieszy się popularnością wśród osób poszukujących dynamicznego i stylowego samochodu w segmencie kompaktowych hatchbacków.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Kolor Ampery [A]
Szary 2
Purpurowy 3
Jasnobrązowy 5
Brązowy 7,5
Czerwony 10
Niebieski 15
Żółty 20
Biały lub przezroczysty 25
Zielony 30
Pomarańczowy 40

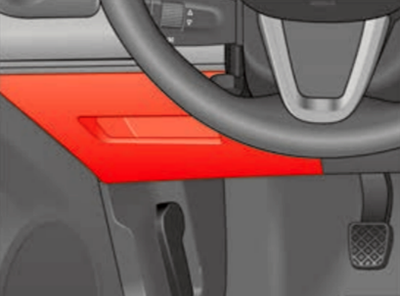

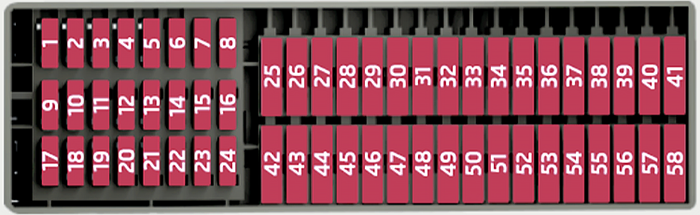

Bezpieczniki po lewej stronie deski rozdzielczej

Seat Ibiza (2009) - schematy bezpieczników i przekaźników

Seat Ibiza (2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wspomaganie kierownicy;

Praca silnika.

7,5
2 Diagnostyka;

Ogrzewanie;

Autoklimat;

Climatronic;

Elektryczne lusterko przeciwodblaskowe;

Nawigator;

Wyłącznik ciśnieniowy klimatyzacji;

Wentylator klimatyzacji;

Kisi.

10
3 Sterownik silnika benzynowego;

Przepływomierz;

Sterownik silnika Diesla;

Cewki przekaźników;

Praca silnika.

5
4 Przełącznik ABS;ESP (czujnik skrętu). 10
5 Dysza ogrzewania światła wstecznego 10
6 Tablica przyrządów 5
7 Tylne światło przeciwmgielne 5
8 – –
9 Dźwignia reflektora 10
10 Dźwignia reflektora;

Sprzęgło (benzyna);

Hamulce (wszystkie).

5
11 Jednostka sterująca poduszką powietrzną 5
12 Dźwignia automatycznej skrzyni biegów/reflektorów 10
13 Sterowanie lusterkiem bocznym 5
14 Reflektory lewostronne AFS 15
15 Prawe reflektory AFS 15
16 Gniazdo bagażnika 15
17 Oświetlenie tablicy rejestracyjnej;

Ściemniacz;

Kontrolka światła bocznego.

5
18 Opornik 5
19 Elektroniczna jednostka kontrolująca 5
20 Wskaźniki 15
21 Sterowanie oświetleniem, tablica przyrządów 5
22 Elektroniczna jednostka sterująca, podgrzewane lusterka. 5
23 Moduł wtrysku silnika;

Czujnik deszczu;

Dźwignia zmiany biegów;

Przekaźnik rozrusznika.

7,5
24 Oświetlenie schowka podręcznego;

Oświetlenie bagażnika;

Oświetlenie wnętrza.

10
25 Pomoc w parkowaniu 20
26 Hak holowniczy
27 Wejście 12 V;

Zapalniczka.

15
28 Sonda lambda 10
29 Zasilanie silnika 20
30 Praca silnika benzynowego 10
31 Praca silnika benzynowego;

Świece żarowe;

Cewka przekaźnika;

Wentylator elektryczny Bi-turbo.

10
32 Jednostka sterująca silnika Diesla 15
33 Zasilanie wyłącznika nagrzewnicy sprzęgła 5
34 Jednostka sterująca paliwem;

Zasilanie silnika bi-turbo.

15
35 Sterownik podgrzewanych siedzeń 15
36 Światło drogowe prawe 10
37 Światło drogowe lewe 10
38 – –
39 – –
40 – –
41 – –
42 Klakson 20
43 Dach panoramiczny 30
44 Wycieraczki 20
45 Ogrzewanie tylnej szyby 20
46 Radio;

Telefon VDA;

Bluetooth;

Sterowanie na kolumnie kierownicy.

20
47 Climatronic;

Autoklimat.

5
48 Jednostka blokująca 15
49 Szyba przednia elektryczna 30
50 Tylne szyby elektryczne 30
51 Sterownik automatycznej skrzyni biegów 30
52 Czujnik alarmu/głośności 15
53 Przekaźnik pompy EKP 15
54 Światło cofania dla automatycznej skrzyni biegów;

Światło przeciwmgielne.

15
55 Transformator włączony 15
56 Wycieraczka tylnej szyby 10
57 Światła mijania (prawa strona) 15
58 Światła mijania (lewa strona) 15

Bezpieczniki pod kierownicą w uchwycie przekaźnika

Bezpieczniki PTC

Numer Opis Ampery [A]
1 Dodatkowe ogrzewanie elektryczne powietrzem 40
2 Dodatkowe ogrzewanie elektryczne powietrzem 40
3 Dodatkowe ogrzewanie elektryczne powietrzem 40

Bezpieczniki AUX 1

Numer Opis Ampery [A]
1 Światła mijania (lewa strona) 15
2 Światła mijania (prawa strona) 15
3 Pompa spryskiwaczy reflektorów 20

Bezpieczniki AUX 3

Numer Opis Ampery [A]
1 Jednostka sterująca przyczepy 15
2 Jednostka sterująca przyczepy 20
3 Jednostka sterująca przyczepy 20

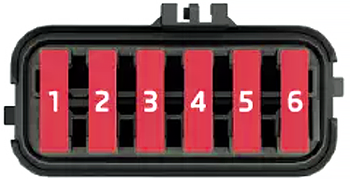

Bezpieczniki w komorze silnika nad akumulatorem

Bezpieczniki niemetalowe

Seat Ibiza (2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Sterowanie ABS 25
2 Elektrowentylator;

Wentylator clima.

30
3 Wentylator klimatu 5
4 Jednostka ABS 10
5 Elektroniczna jednostka kontrolująca 5
6 Moduł wtryskowy 5

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
