Seat Leon II (2006) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon II z lat: 2006.

Seat Leon II to druga generacja kompaktowego samochodu produkowanego przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2005 roku i był produkowany do 2012 roku.

Seat Leon II został zbudowany na zmodernizowanej wersji platformy Volkswagena Golf V, co pozwoliło na podniesienie standardów jakościowych i oferowanie nowocześniejszych rozwiązań technicznych. Samochód ten był dostępny w różnych wersjach nadwozia, w tym jako 3-drzwiowy hatchback, 5-drzwiowy hatchback oraz 5-drzwiowy kombi o nazwie Leon ST (Sport Tourer).

Wizualnie Seat Leon II wyróżniał się bardziej dynamicznym i sportowym wyglądem niż jego poprzednik. Charakteryzował się wyrazistymi liniami, agresywnie ukształtowanymi reflektorami i atrakcyjnymi detalami stylistycznymi. Wnętrze było starannie zaprojektowane, oferując wygodne i ergonomiczne miejsce dla kierowcy i pasażerów.

W zakresie jednostek napędowych Seat Leon II oferował różnorodne silniki benzynowe i wysokoprężne, o różnych pojemnościach i mocach. W zależności od wersji, samochód był dostępny z manualną skrzynią biegów lub automatyczną przekładnią DSG.

Seat Leon II był ceniony za dobrą jakość wykonania, dynamiczną jazdę i przystępne ceny. Model ten oferował także wiele opcji wyposażenia, w tym zaawansowane systemy bezpieczeństwa i komfortu, które były dostępne w wyższych wersjach wyposażenia.

W 2009 roku Seat przeprowadził facelifting Seat Leona II, wprowadzając zmiany w wyglądzie zewnętrznym i wnętrzu, a także dodając nowe silniki do gamy jednostek napędowych.

W 2012 roku produkcja drugiej generacji Seat Leona została zakończona, a model ten został zastąpiony przez trzecią generację, która wprowadziła kolejne ulepszenia i nowe technologie do popularnej gamy kompaktowych samochodów Seat.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

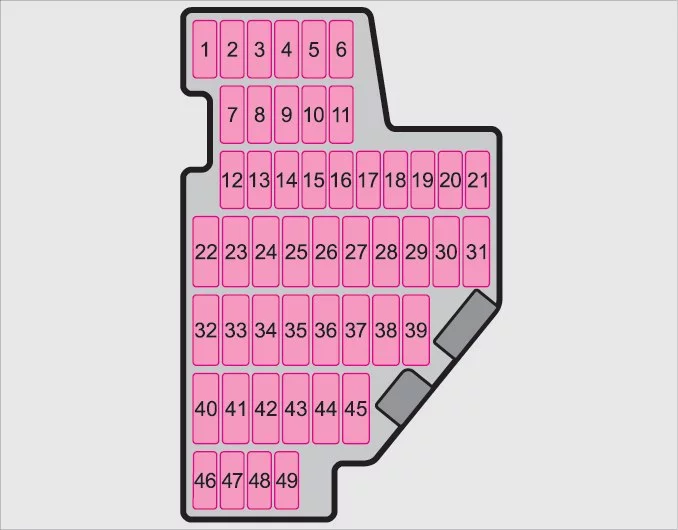

Skrzynka bezpieczników po lewej stronie deski rozdzielczej

Seat Leon II (2006) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Jednostka sterująca diagnostyką;

Oświetlenie instrumentów;

Jednostka sterująca regulacją reflektorów;

Przepływomierz;

Podgrzewane szyby przednie.

10
2 Sterownik silnika;

Sterownik ABS-ESP;

Automatyczna skrzynia biegów;

Tablica przyrządów;

Sterownik przyczepy;

Włącznik świateł;

Czujnik hamulca;

Wspomaganie kierownicy;

Lewy i prawy reflektor.

5
3 Poduszka powietrzna 5
4 Ogrzewanie;

Przełącznik biegu wstecznego;

Przełącznik ASR-ESP;

Telefon;

Elektrochromatyczne lusterko.

5
5 Reflektor ksenonowy z prawej strony 5
6 Reflektor ksenonowy z lewej strony 5
7 — —
8 Zestaw do wstępnego montażu przyczepy (rozwiązanie assistance) 5
9 — —
10 — —
11 — —
12 Centralny zamek 10
13 Diagnoza;

Przełącznik świateł;

Czujnik deszczu.

10
14 Automatyczna skrzynia biegów;

Ogrzewanie;

Sterownik ESP;

Dźwignia automatycznej skrzyni biegów.

5
15 Jednostka sterująca kabla 7,5
16 — —
17 Alarm 5
18 — —
19 Zestaw przeciwmgielny (rozwiązanie pomocnicze)
20 — —
21 Silnik D2L (2,0 l 147 kW 4-biegowy TFSI) 10
22 Sterowanie wentylatorem 40
23 Elektryczne szyby przednie 30
24 — —
25 Ogrzewanie tylnej szyby 25
26 Tylne elektryczne szyby 30
27 Silnik (wskaźnik/przekaźnik pompy paliwa) 15
28 Kontrola wygody 25
29 — —
30 Automatyczna skrzynia biegów 20
31 Pompa próżniowa 20
32 — —
33 Szyberdach 30
34 Kontrola wygody 25
35 — —
36 System spryskiwaczy reflektorów 20
37 Podgrzewane siedzenia 30
38 Silnik D2L (2,0 l 147 kW 4-biegowy TFSI) 10
39 — 20
40 Sterowanie wentylatorem 40
41 Silnik spryskiwacza szyby przedniej;

Sterownik kablowy.

15
42 Gniazdo;

Zapalniczka 12 V.

15
43 Wstępna instalacja wspornika przyczepy 15
44 Wstępna instalacja wspornika przyczepy 20
45 Wstępna instalacja wspornika przyczepy 15
46 — —
47 Silnik D2L (2,0 l 147 kW 4-biegowy TFSI) 10
48 Silnik D2L (2,0 l 147 kW 4-biegowy TFSI) 10
49 — —

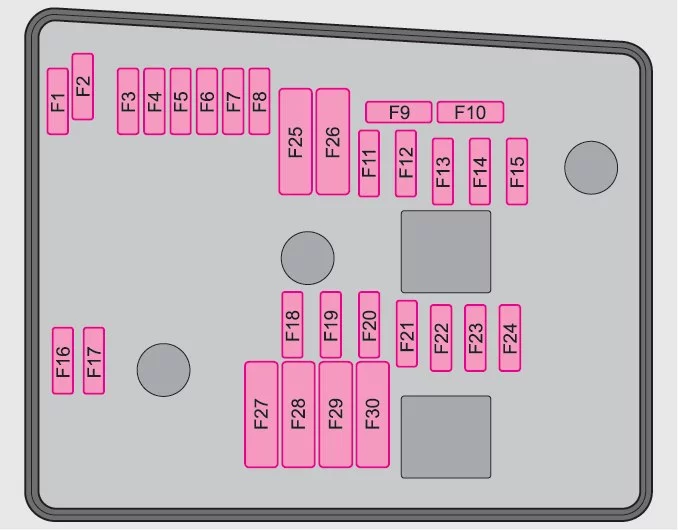

Skrzynka bezpieczników w komorze silnika, lewa część

Seat Leon II (2006) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Czysty 30
2 Kolumna kierownicy 5
3 Jednostka sterująca kabla 5
4 ABS 30
5 Skrzynia biegów AQ 15
6 Panel przyrządów 5
7 — —
8 Radio 15
9 Telefon 5
10 Przekaźnik główny w komorze silnika FSI / silnika wysokoprężnego / zasilaniu modułu wtryskowego 5
Przekaźnik główny w komorze silnika D2L (2,0 FSI 147 kW) 10
11 — —
12 Gateway 5
13 Zasilanie modułu wtrysku benzyny 25
Zasilanie modułu wtrysku oleju napędowego 30
14 Cewka 20
15 Silnik T71 / 20 FSI 5
Przekaźnik pompy 10
16 Pompa ADS 30
17 Klakson 15
18 — —
19 Czysty 30
20 — —
21 Sonda lambda 15
22 Pedał hamulca;

Czujnik prędkości.

5
23 Silnik 1.6, główny przekaźnik (przekaźnik nr 100) 5
T 71 diesel EGR 10
Wysokociśnieniowa pompa paliwowa 2.0 D2L 15
24 ARF;

Zawór zmiany.

10
25 Właściwe oświetlenie 40
26 Oświetlenie lewe 40
27 Silnik 1.6 SLP 40
1.9 TDI przekaźnik świec żarowych 50
28 KL15 40
29 Elektryczne szyby (przód i tył) 50
Elektryczne szyby (przód) 30
30 X – przekaźnik odciążający 40

Skrzynka boczna

Numer Opis Ampery [A]
B1 Alternator < 140 W 150
Alternator > 140 W 200
C1 Wspomaganie kierownicy 80
D1 Zasilanie wielozaciskowe „30”;

Wewnętrzna skrzynka bezpieczników.

100
E1 Wentylator < 500 W / Wentylator > 500 W 50
80
F1 PTC (dodatkowe ogrzewanie elektryczne powietrzem) 100
G1 Zasilanie bezpiecznika przyczepy w wewnętrznej skrzynce bezpieczników 50
H1 Centralka sterująca zamka centralnego (4F8 z automatyczną blokadą) —

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
