W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia II z lat: 2007.

Skoda Fabia II to druga generacja miejskiego samochodu produkowanego przez czeską markę Skoda, która zadebiutowała w 2007 roku. Fabia II była zbudowana na platformie VW Polo Mk4, co oznaczało większe wymiary zewnętrzne niż w przypadku poprzednika.

W porównaniu z poprzednią generacją, Skoda Fabia II oferowała bardziej nowoczesny design i lepsze wykończenie wnętrza. Samochód był dostępny w kilku wersjach nadwozia, w tym jako hatchback, kombi (nazwane Fabia Combi), a także jako sedan (nazwane Fabia Sedan).

Fabia II oferowała również wiele wersji silnikowych, w tym benzynowe i wysokoprężne, o pojemnościach od 1,2 do 1,9 litrów, z mocami od 60 do 105 KM. W zależności od wersji wyposażenia, samochód oferował różne rozwiązania w zakresie komfortu i bezpieczeństwa jazdy, takie jak klimatyzacja, poduszki powietrzne, system ABS, ESP oraz tempomat.

Fabia II cieszyła się popularnością ze względu na swoją przestronność, oszczędność paliwa i niskie koszty eksploatacji. Z racji niezawodności i wytrzymałości, Fabia II jest nadal często spotykana na drogach i cieszy się uznaniem wśród kierowców.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

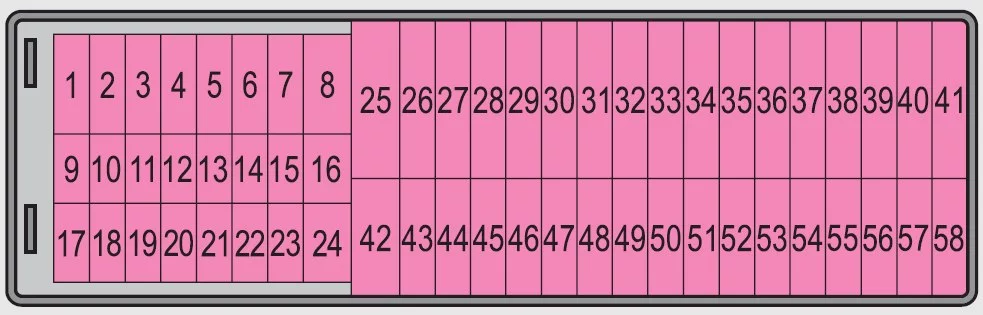

Skrzynka bezpieczników w desce rozdzielczej

Skoda Fabia II (2007) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Elektrohydrauliczne wspomaganie kierownicy 5
2 Zestaw wskaźników;

Regulacja zasięgu reflektorów.

5
3 Sterownik silnika – Silnik benzynowy 5
4 Jednostka sterująca ABS 5
5 Silnik benzynowy:

włącznik świateł hamowania,

tempomat.

5
6 Nie przypisano —
7 Sterownik silnika 1,2 ltr. 15
8 Zawory wtryskowe – 1,4 l; 1,6 l 10
9 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Sterownik świateł zakrętowych.

5
10 Zawór PCV 7,5
11 Elektrycznie regulowane lusterko wsteczne;

Elektryczne szyby.

7,5
12 Światło cofania 10
13 Jednostka sterująca silnika (dla pojazdów z automatyczną skrzynią biegów) 10
14 Silnik do świateł zakrętowych 10
15 Nawigacja PDA 5
16 Nie przypisano —
17 Lewe światło postojowe;

Oświetlenie tablicy rejestracyjnej.

5
18 Prawe światło postojowe 5
19 Radio, centralna jednostka sterująca 5
20 Zestaw wskaźników;

Czujnik kąta skrętu;

ESP.

5
21 Światła stopu 10
22 Sterowanie ogrzewaniem;

Centralka klimatyzacji;

Pomoc w parkowaniu;

Telefon komórkowy.

7,5
23 Oświetlenie wnętrza, schowka i bagażnika 10
24 Zamek tylnej klapy 10
25 Podgrzewacze siedzeń 20
26 Podgrzewane dysze do spryskiwaczy szyb;

System czyszczenia szyby.

15
27 Nie przypisano —
28 Silnik benzynowy:

zawór AKF,

klapa sterująca.

10
29 Wtrysk – 1,2 l. silnik 10
30 Pompa paliwa – silnik benzynowy 15
31 Sonda lambda 10
32 Silnik Diesla:

Przełącznik świateł hamowania i pedału sprzęgła,

tempomat,

przekaźnik pompy paliwa i

przekaźnik układu świec żarowych.

5
33 Jednostka sterująca silnika – silnik wysokoprężny 30
34 Sterownik silnika 1,4 l; 1,6 l 30
Pompa paliwa – silnik diesla 15
35 Elektryczny dach przesuwno-uchylny 25
36 Główna wiązka 15/5a)
37 Tylne światło przeciwmgielne 7,5
38 Światła przeciwmgielne 10
39 Dmuchacz 25
40 Wycieraczka tylnej szyby 10
41 Nie przypisano —
42 Ogrzewanie tylnej szyby 25
43 Klakson 20
44 Wycieraczka szyby przedniej 20
45 Centralna jednostka sterująca dla systemu komfortu
46 Sterownik silnika 1,4 l; 1,6 l 5
47 Zapalniczka, gniazdko w bagażniku b) 15
48 Jednostka sterująca napięciem pojazdu 5
49 Kierunkowskazy 15
50 Radio;

Preinstalacja telefoniczna;

Moduł wielofunkcyjny.

10
51 Elektrycznie sterowane szyby (z przodu i z tyłu po lewej stronie) 25
52 Elektrycznie sterowane szyby (z przodu i z tyłu po prawej stronie) 25
53 Nie przypisano —
54 System alarmowy antykradzieżowy 15
55 Nie przypisano —
56 System czyszczenia reflektorów 25
57 Światła mijania po lewej stronie 15
58 Światła mijania po prawej stronie 15
a) W zależności od typu reflektora – wymienić uszkodzony bezpiecznik na nowy o tej samej wartości amperażu.
b) Jeśli silnik jest już wyłączony, jeden podłączony element elektryczny może rozładować akumulator.

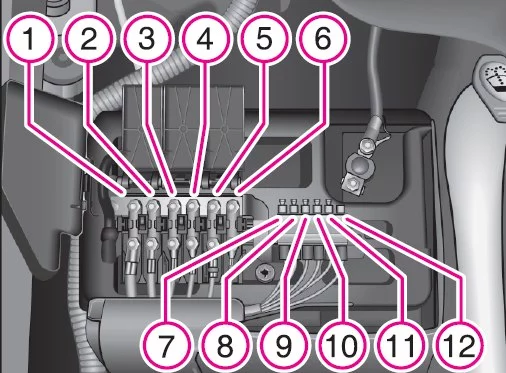

Skrzynka bezpieczników przy akumulatorze

Skoda Fabia II (2007) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Alternator 175
2 Wnętrze 110
3 Wentylator chłodnicy 40
4 ABS lub TCS lub ESP 40
5 Elektrohydrauliczne wspomaganie kierownicy 50
6 Świece żarowe 50
7 ABS lub TCS lub ESP 25
8 Wentylator chłodnicy 30
9 System klimatyzacji 5
10 Jednostka sterująca silnika 15
11 Centralna jednostka sterująca 5
12 Automatyczna skrzynia biegów 5

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
