W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia II z lat: 2008.

Skoda Fabia II z rocznika 2008 to jeden z modeli drugiej generacji miejskiego samochodu produkowanego przez czeską markę Skoda. Samochód ten debiutował w 2007 roku, ale w zasadzie nie różnił się od wersji z rocznika 2007.

Fabia II była oferowana w kilku wersjach nadwozia, w tym jako hatchback, kombi (nazwane Fabia Combi) oraz sedan (nazwane Fabia Sedan). W porównaniu z poprzednią generacją, Fabia II była większa i oferowała bardziej nowoczesny design oraz lepsze wykończenie wnętrza.

W zależności od wersji wyposażenia, Skoda Fabia II z 2008 roku oferowała różne rozwiązania w zakresie bezpieczeństwa i komfortu jazdy, takie jak system ABS, ESP, poduszki powietrzne, klimatyzacja czy tempomat. Wersje wyposażenia były oznaczane nazwami: Classic, Comfort, Ambiente i Elegance.

W przypadku wersji benzynowych, Fabia II oferowała silniki o pojemności 1.2, 1.4 i 1.6 litra, z mocą od 60 do 105 KM. Wysokoprężne silniki TDI miały pojemność 1.4 i 1.9 litra oraz moc od 70 do 105 KM. Silniki były oferowane z manualną skrzynią biegów lub automatyczną skrzynią DSG.

Skoda Fabia II z rocznika 2008 była popularnym samochodem dzięki swojej przestronności, oszczędności paliwa i niskim kosztom eksploatacji. Samochód ten był również chwalony za swoją niezawodność i trwałość.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

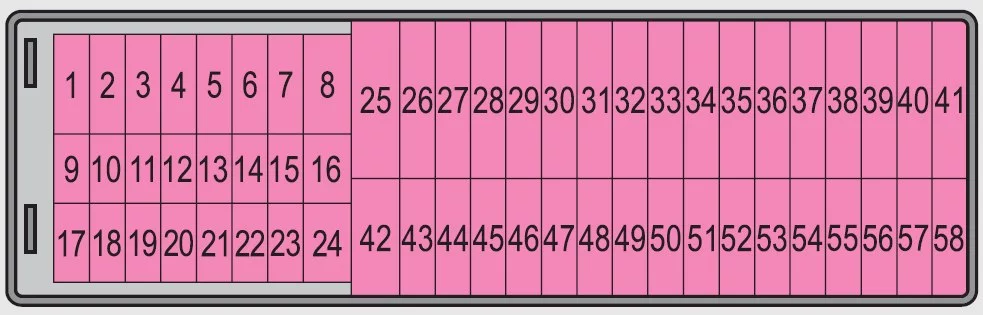

Skrzynka bezpieczników w desce rozdzielczej

Skoda Fabia II (2008) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Nie przypisano —
2 Nie przypisano –
3 Zestaw wskaźników;

Regulacja zasięgu reflektorów.

5
4 Jednostka sterująca ABS 5
5 Silnik benzynowy:

włącznik świateł hamowania,

tempomat.

5
6 Nie przypisano —
7 Sterownik silnika 1,2 ltr. 15
8 Zawory wtryskowe – 1,4 l; 1,6 l 10
9 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Sterownik świateł zakrętowych.

5
10 Nie przypisano 7,5
11 Elektrycznie regulowane lusterko wsteczne;

Elektryczne szyby.

7,5
12 Światło cofania 10
13 Jednostka sterująca silnika (dla pojazdów z automatyczną skrzynią biegów) 10
14 Silnik do świateł zakrętowych 10
15 Nawigacja PDA 5
16 Elektrohydrauliczne wspomaganie kierownicy, sterownik silnika – silnik benzynowy —
17 Lewe światło postojowe;

Oświetlenie tablicy rejestracyjnej.

5
18 Prawe światło postojowe 5
19 Radio;

Centralna jednostka sterująca.

5
20 Sterownik silnika 1,4 l; 1,6 l – silnik wysokoprężny 5
21 Światła stopu 10
22 Elementy obsługi ogrzewania;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Telefon komórkowy;

Zestaw wskaźników;

Czujnik kąta skrętu;

ESP;

Sterownik napięcia pojazdu.

7,5
23 Oświetlenie wnętrza, schowka i bagażnika 10
24 Zamek tylnej klapy 10
25 Podgrzewacze siedzeń 20
26 Podgrzewane dysze do spryskiwaczy szyb;

System czyszczenia szyby.

15
27 Nie przypisano —
28 Silnik benzynowy:

zawór AKF,

klapa sterująca.

10
29 Wtrysk – 1,2 l. silnik 10
30 Pompa paliwa – silnik benzynowy 15
31 Sonda lambda 10
32 Silnik Diesla:

Przełącznik świateł hamowania i pedału sprzęgła,

Tempomat,

Przekaźnik pompy paliwa,

Przekaźnik układu świec żarowych.

5
33 Jednostka sterująca silnika – silnik wysokoprężny 30
34 Sterownik silnika 1,4 l; 1,6 l 30
Pompa paliwa – silnik diesla 15
35 Oświetlenie zestawu wskaźników i przełącznika 5
36 Główna wiązka 15/5a)
37 Tylne światło przeciwmgielne 7,5
38 Światła przeciwmgielne 10
39 Dmuchacz 25
40 Wycieraczka tylnej szyby 10
41 Nie przypisano —
42 Ogrzewanie tylnej szyby 25
43 Klakson 20
44 Wycieraczka szyby przedniej 20
45 Centralna jednostka sterująca dla systemu komfortu 15
46 Nie przypisano —
47 Zapalniczka;

Gniazdko w bagażniku b).

15
48 ABS 15
49 Kierunkowskazy 15
50 Radio;

Preinstalacja telefoniczna;

Moduł wielofunkcyjny.

10
51 Elektrycznie sterowane szyby (z przodu i z tyłu po lewej stronie) 25
52 Elektrycznie sterowane szyby (z przodu i z tyłu po prawej stronie) 25
53 Elektryczny dach przesuwno-uchylny —
54 System alarmowy antykradzieżowy 15
55 Nie przypisano —
56 System czyszczenia reflektorów 25
57 Lewe światło mijania;

Regulacja zasięgu reflektorów.

15
58 Światła mijania po prawej stronie 15
a) W zależności od typu reflektora – wymienić uszkodzony bezpiecznik na nowy o tej samej wartości amperażu.
b) Jeśli silnik jest już wyłączony, jeden podłączony element elektryczny może rozładować akumulator.

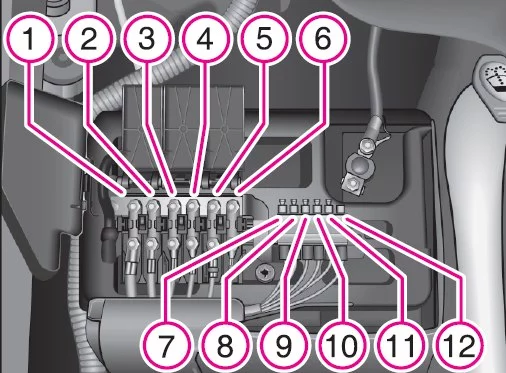

Skrzynka bezpieczników przy akumulatorze

Skoda Fabia II (2008) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Alternator 175
2 Wnętrze 80
3 Elektryczny system ogrzewania dodatkowego 60
4 ABS lub TCS lub ESP 40
5 Elektrohydrauliczne wspomaganie kierownicy 50
6 Świece żarowe 50
7 ABS lub TCS lub ESP 25
8 Wentylator chłodnicy 30
9 System klimatyzacji 5
10 Wentylator chłodnicy 40
11 Centralna jednostka sterująca 5
12 Automatyczna skrzynia biegów 5
Elektryczny system ogrzewania dodatkowego 30

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
