W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Baleno z lat: 2015, 2016, 2017, 2018, 2019.

Suzuki Baleno to kompaktowy samochód osobowy, który był produkowany przez japońską markę Suzuki w latach 2015-2019. Samochód ten zajmował miejsce pomiędzy mniejszym Suzuki Swift a większym Suzuki Ciaz w gamie modelowej marki. Baleno to nazwa, którą Suzuki wcześniej używało na innych rynkach na swoje modele, ale ten model z lat 2015-2019 był nowym wcieleniem.

Oto kilka cech charakterystycznych dla Suzuki Baleno (2015-2019):

  1. Wygląd zewnętrzny: Baleno miało proporcje typowe dla kompaktów, z podłużnym nadwoziem i relatywnie krótkimi zwisami. Charakteryzowało się ono dynamicznym wyglądem, z ostrymi liniami i smukłymi reflektorami.
  2. Przestronność: Jednym z głównych atutów Baleno było przestronne wnętrze, zarówno dla pasażerów, jak i bagażu. Samochód oferował duży bagażnik, co czyniło go praktycznym wyborem w kategorii kompaktów.
  3. Ekonomia paliw: Suzuki Baleno oferowało różne opcje jednostek napędowych, w tym silniki benzynowe o różnych pojemnościach, które cechowały się dobrym stosunkiem mocy do ekonomii paliw.
  4. Wyposażenie i technologia: Chociaż Baleno pozycjonowane było jako samochód kompaktowy, to w zależności od wersji wyposażeniowej mogło być dostępne wiele nowoczesnych funkcji i technologii, takich jak systemy multimedialne, nawigacja, kamery cofania czy systemy bezpieczeństwa.
  5. Dostępność na różnych rynkach: Suzuki Baleno było dostępne na wielu rynkach na całym świecie. Oferowano je z różnymi wariantami wyposażenia i silników, aby dostosować się do lokalnych preferencji i wymogów.
  6. Konkurencja: Suzuki Baleno konkurowało z innymi kompaktowymi samochodami, takimi jak Honda Jazz, Hyundai i20, Toyota Yaris czy Volkswagen Polo. Cena, przestronność i wyposażenie to były kluczowe czynniki, które wpływały na pozycję Baleno na rynku.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod lewą stroną deski rozdzielczej.

Schemat skrzynki bezpieczników (v.1)

(Bez systemu bezkluczykowego startu lub systemu otwierania pojazdu bez kluczyka)Suzuki Baleno (2015-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Zapasowe światło
2 15 Cewka zapłonowa
3 10 Licznik
4 10 Wycieraczka
5 5 Sygnał zapłonu-2
6 15 Spryskiwacz
7 25 Przednia wycieraczka
8 10 Światło tylne
9 10 Światła awaryjne
10 10 Światła stop
11 30 Zasilanie okien
12 15 ACC-2
13 5 ACC
14 5 Sygnał startowy
15 10 Sygnał zapłonu-1
16 10 Poduszka powietrzna
17 5 Moduł sterujący ABS (jeśli jest na wyposażeniu)
18 15 Klakson
19 20 Zamek od drzwi
20 25 Tylny odmgławiacz szyby
21 15 Radio
22 5 Światło kopuły
23 10 Światło kopuły-2

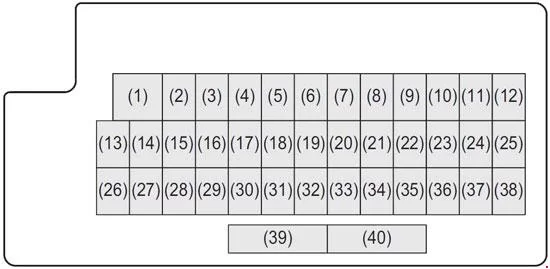

Schemat skrzynki bezpieczników (v.2)

(Z systemem bezkluczykowego startu push lub systemem dostępu bezkluczykowego)Suzuki Baleno (2015-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Zasilanie okien
2 10 Licznik
3 15 Cewka zapłonowa
4 5 Sygnał zapłonu-1 2
5 – Nieużywany
6 – Nieużywany
7 – Nieużywany
8 20 Zamek od drzwi
9 15 Blokada kierownicy
10 10 Światła awaryjne
11 5 Kontroler A-STOP
12 10 Lampa przeciwmgielna z tyłu
13 5 Moduł sterujący ABS
14 15 Ogrzewanie siedzenia
15 5 Sygnał zapłonu-1 3
16 10 Światło kopuły-2
17 5 Światło kopuły
18 15 Radio
19 5 KONT
20 5 Klawisz 2
21 20 Wyłącznik czasowy okna
22 5 Klucz
23 15 Klakson
24 5 Światło tylne (lewe)
25 10 Światło tylne
26 10 Poduszka powietrzna
27 10 Sygnał zapłonu-1
28 10 Zapasowe światło
29 5 ACC-3
30 20 Tylny odmgławiacz
31 10 Podgrzewane lusterka
32 15 ACC-2
33 5 ACC
34 10 Wycieraczka
35 5 Sygnał zapłonu-2
36 15 Spryskiwacz
37 25 Przednia wycieraczka
38 10 Światła stop
39 – Nieużywany
40 25 Tylny odmgławiacz 2

Skrzynka bezpieczników w komorze silnika

Bezpieczniki główne (umieszczone na akumulatorze)

Suzuki Baleno (2015-2019) - schematy bezpieczników i przekaźników

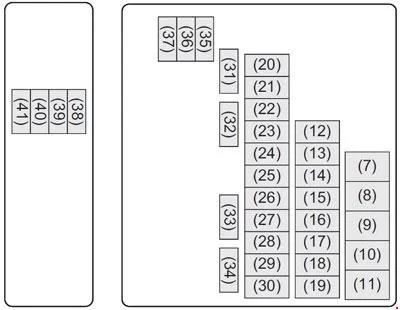

Skrzynki bezpieczników

Suzuki Baleno (2015-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 120 FL1
2 100 FL2
3 80 FL3
4 100 FL4
5 50 FL5
6 150 FL6
7 30 Start silnika
8 30 Dmuchawy wentylatora
9 40 Akumulator
10 40 Silnik ABS
11 40 Stacyjka
12 30 B/U
13 30 Akumulator pomocniczy
14 – Nieużywany
15 – Nieużywany
16 25 Moduł sterujący ABS
17 15 Reflektor (lewy)
18 15 Reflektor (prawy)
19 – Nieużywany
20 – Nieużywany
21 30 Wentylator chłodnicy
22 60 Wspomaganie kierownicy
23 5 ECM
24 20 Pompa paliwowa
25 20 Przednie światło przeciwmgielne
26 10 Kompresor powietrza
27 50 Przełącznik zapłonu 2
28 15 Skrzynia biegów
29 15 FI (GAZ)
29 30 Główny FI (DIESEL)
30 15 Pompa CVT
31 – Nieużywany
32 – Nieużywany
33 5 Sygnał startowy
34 – Nieużywany
35 20 INJ DRV (DIESEL)
36 – Nieużywany
37 10 FI (DIESEL)
38 – Nieużywany
39 25 Reflektor świateł drogowych
40 15 Reflektor świateł drogowych (prawy)
41 15 Reflektor świateł drogowych (lewy)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
