Suzuki Ritz (2009-2016) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Ritz z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Suzuki Ritz, znany również jako Suzuki Splash w niektórych regionach, to mały samochód miejski produkowany przez japońską markę Suzuki. Model ten był produkowany w latach 2008-2015. Suzuki Ritz/Splash został zaprojektowany jako kompaktowy samochód o wysokiej użyteczności i efektywności paliwowej, idealny do miejskich podróży.

Oto kilka kluczowych informacji o Suzuki Ritz/Splash:

  1. Design i Nadwozie: Ritz/Splash miał charakterystyczny, kwadratowy kształt nadwozia, który podkreślał funkcjonalność i przestronność wnętrza. Był to samochód o kompaktowych rozmiarach, co ułatwiało manewrowanie w zatłoczonym ruchu miejskim.
  2. Silniki: Model Ritz/Splash oferował różne jednostki napędowe, w tym benzynowe silniki o różnych pojemnościach. Priorytetem była efektywność paliwowa, co było istotne w segmencie miejskich samochodów.
  3. Wnętrze i Wyposażenie: Wnętrze Ritz/Splash było ergonomiczne i funkcjonalne, oferując przestronność na przednich i tylnych fotelach. Wyposażenie obejmowało podstawowe funkcje i opcjonalne systemy multimedialne.
  4. Efektywność Paliwowa: Zaprojektowany z myślą o ekonomii paliwowej i niskich kosztach eksploatacji, Ritz/Splash był popularny wśród osób poszukujących oszczędności przy tankowaniu.
  5. Praktyczność: Model ten miał wysoko poprowadzoną linię dachu, co przekładało się na większą przestrzeń wewnętrzną i dobrą widoczność. Opcja składanych tylnych siedzeń zwiększała elastyczność przestrzeni bagażowej.
  6. Rynek Globalny: Suzuki Ritz/Splash było dostępne na różnych rynkach na całym świecie, chociaż pod różnymi nazwami, takimi jak Ritz w niektórych regionach i Splash w innych.
  7. Zakończenie Produkcji: W 2015 roku produkcja modelu Ritz/Splash została zakończona, a marka Suzuki skupiła się na innych modelach w swojej ofercie.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

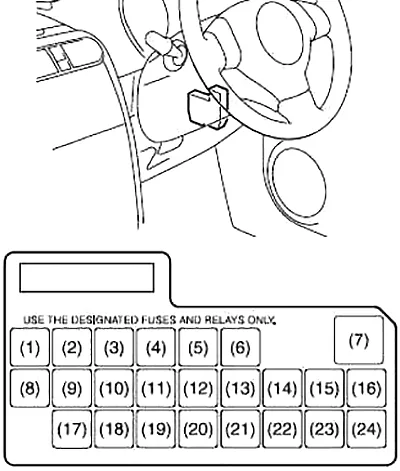

Schemat skrzynki bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Wciśnij na obu końcach i zdejmij pokrywę, aby ją zdjąć. Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się w skrzynce bezpieczników.

Suzuki Ritz (2009-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – –
2 15 Cewka zapłonowa
3 10 Światło cofania
4 10 Licznik
5 15 Akcesoria 1
6 15 Akcesoria 2
7 30 Zasilanie okna
8 15 Spryskiwacz do szyb
9 10 IG1 SIG
10 15 Poduszka powietrzna
11 10 System zapobiegania blokady kół
12 10 Światło tylne
13 – –
14 20 Zamek od drzwi
15 – –
16 10 ST SIG
17 10 Immobilizer
18 10 IG2 SIG
19 15 Tylne światło przeciwmgielne
20 15 Radio
21 20 Tylny odmgławiacz
22 15 Klakson i światła awaryjne
23 – –
24 – –

Skrzynka bezpieczników w komorze silnika

Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.

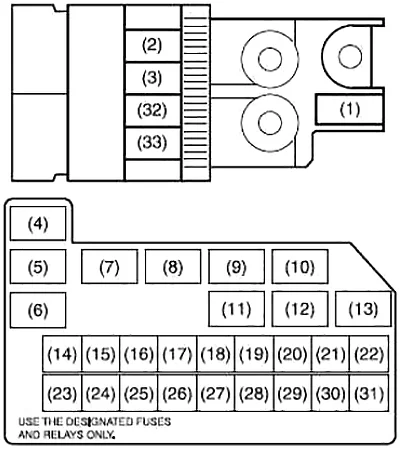

Schemat (benzyna)

Suzuki Ritz (2009-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 80 Całe obciążenie elektryczne
2 50 Zasilanie okna, zapłon.

Wycieraczka, rozrusznik
3 50 Światło tylne, tylny odmgławiacz, zamek drzwi, światła awaryjne/klakson, kopuła
14 30 Bezpiecznik grzałki
15 15 Wtrysk paliwa
16 10 Kompresor powietrza
17 15 Zasilanie sterownika A/T
18 15 Włącznik światła hamowania
19 30 Moduł sterujący ABS
20 30 Startujący silnik
21 – –
22 50 Moduł sterujący wspomagania kierownicy
23 30 Stacyjka
24 30 Wentylator chłodnicy
25 – –
26 30 Moduł sterujący ABS
27 – –
28 – –
29 15 Przednie światło przeciwmgielne
30 15 Reflektor (lewy)
31 15 Reflektor (prawy)
32 80 Nagrzewnica, sprężarka powietrza, wspomaganie kierownicy
33 80 Wentylator chłodnicy, Przednie światło przeciwmgielne, Reflektor
Przekaźnik
4 Przekaźnik wentylatora chłodnicy #1
5 Przekaźnik wentylatora chłodnicy nr 2
6 Przekaźnik wentylatora chłodnicy nr 3
7 Przekaźnik silnika rozruchowego
8 Główny przekaźnik
9 –
10 Przekaźnik przednich świateł przeciwmgielnych
11 Przekaźnik pompy paliwa
12 Przekaźnik sprężarki powietrza
13 Przekaźnik A/T

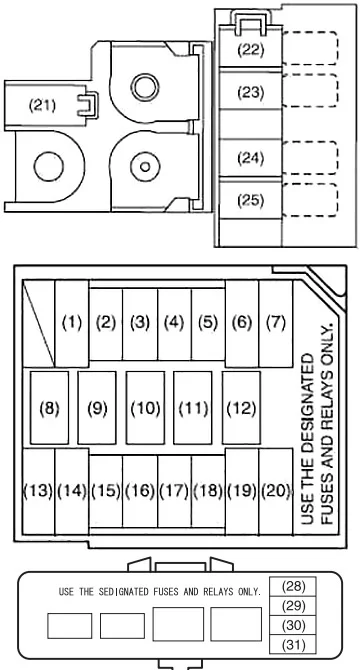

Schemat (Diesel)

Suzuki Ritz (2009-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Start silnika
2 10 Kompresor powietrza
3 15 Pompa paliwowa
4 30 FI
5 30 Podgrzewacz
6 30 Wentylator chłodnicy
7 50 Moduł sterujący wspomagania kierownicy
13 30 Moduł sterujący ABS
14 30 Moduł sterujący ABS
15 15 Włącznik światła hamowania
16 15 Reflektor (prawy)
17 15 Reflektor (lewy)
18 15 Przednie światło przeciwmgielne
19 30 Stacyjka
20 50 Zasilanie okna. Zapłon, wycieraczka, rozrusznik
21 100 Wszystkie obciążenia elektryczne
22 100 ABS, MIL, przednia mgła
23 100 EPS, wentylator chłodnicy. Grzałka, rozrusznik
24 50 Lampa
25 100 Blask
26 30 –
27 30 –
28 – –
29 20 Bezpiecznik FI
30 – –
31 10 FI3
Przekaźnik
8 Przekaźnik wentylatora chłodnicy #1
9 Przekaźnik wentylatora chłodnicy nr 2
10 Przekaźnik wentylatora chłodnicy nr 3
11 Przekaźnik sprężarki powietrza
12 Przekaźnik silnika rozruchowego
