W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Swift V z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Suzuki Swift (2010-2017) to czwarta generacja popularnego kompaktowego samochodu osobowego marki Suzuki. Był to kolejny krok w ewolucji Swifta, oferując nowoczesny design, wydajność i technologie. Oto kilka kluczowych informacji o Suzuki Swift (2010-2017):

  1. Design i Stylistyka: Czwarta generacja Suzuki Swift zachowała charakterystyczny, zwarty wygląd poprzednich wersji, ale wprowadziła bardziej nowoczesne i dynamiczne linie. Mimo to pozostał wierny swoim kompaktowym proporcjom.
  2. Wersje Nadwoziowe: Swift był dostępny jako 3-drzwiowy hatchback i 5-drzwiowy hatchback. Dostępność różnych wersji nadwoziowych dawała klientom wybór w zależności od ich preferencji i potrzeb.
  3. Silniki: Model ten oferował różne jednostki napędowe, zazwyczaj benzynowe silniki o różnych pojemnościach i osiągach. Suzuki kładło nacisk na efektywność paliwową i wydajność.
  4. Wydajność i Zwrotność: Suzuki Swift (2010-2017) był znany ze swojej zwrotności i zwinności, co sprawiało, że był przyjemny do prowadzenia zarówno w mieście, jak i na drogach wiejskich.
  5. Technologie: Wnętrze Swifta tej generacji było lepiej wyposażone w nowoczesne technologie niż poprzednie wersje, w tym systemy multimedialne, systemy asystujące kierowcy i więcej.
  6. Wnętrze i Wyposażenie: Wnętrze było ergonomiczne i funkcjonalne, oferując wygodne siedzenia i układ elementów kontrolnych. Wersje wyposażeniowe miały opcje takie jak klimatyzacja, systemy audio i inne.
  7. Sportowe Wersje: Suzuki Swift Sport była dostępna w tej generacji, oferując mocniejsze silniki, sportowe zawieszenie i charakterystyczny design.
  8. Popularność: Suzuki Swift z lat 2010-2017 kontynuował sukces poprzednich wersji i zdobył sobie popularność zarówno wśród młodszych, jak i bardziej dojrzałych kierowców.
  9. Zakończenie Produkcji: Produkcja tej generacji Swifta została zakończona w 2017 roku, kiedy to przeszedł on do następnej generacji.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

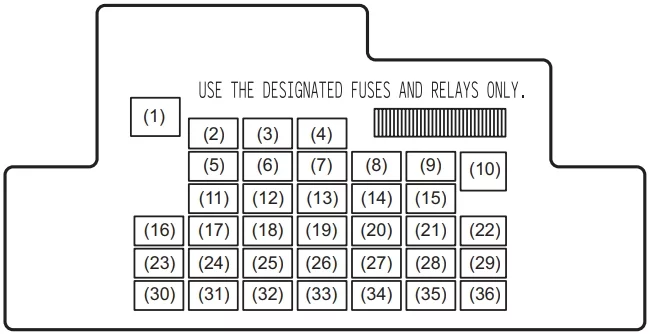

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę skrzynki bezpieczników, wciskając na obu końcach i zdejmując pokrywę.

Suzuki Swift V (2010-2017) - schematy bezpieczników i przekaźników

Suzuki Swift V (2010-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Wyłącznik czasowy okna
2 20 Blokada kierownicy
3 – Nieużywany
4 20 Tylny odmgławiacz
5 – Nieużywany
6 – Nieużywany
7 – Nieużywany
8 7,5 Sygnał startowy
9 15 ACC-2
10 30 Zasilanie okna
11 10 Światła awaryjne
12 7,5 BCM
13 15 Cewka zapłonowa
14 10 Moduł sterujący ABS
15 15 ACC
16 – Nieużywany
17 15 Klakson
18 10 Światła stop
19 10 Poduszka powietrzna
20 10 Zapasowe światło
21 15 Tylna wycieraczka i spryskiwacz
22 25 Przednia wycieraczka
23 7,5 Światło kopułkowe
24 – Nieużywany
25 7,5 Lampa przeciwmgielna RR
26 – Nieużywany
27 7,5 Sygnał zapłonu-1
28 15 Radio 2
29 – Nieużywany
30 15 Radio
31 10 Lampa tylna
32 20 D/L
33 – Nieużywany
34 10 Licznik
35 7,5 Sygnał zapłonu-2
36 – Nieużywany

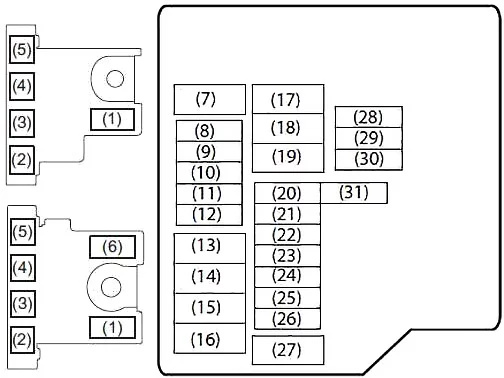

Schemat skrzynki bezpieczników w komorze silnika

Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.

Suzuki Swift V (2010-2017) - schematy bezpieczników i przekaźników

Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się w skrzynce bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.

Numer Ampery [A] Opis
1 100 FL1 (BENZYNA)
120 FL1 (DIESEL)
2 100 FL2
3 100 FL3
4 50 FL4
5 80 FL5
6 100 FL6 (DIESEL)
7 50 Przełącznik zapłonu -2
8 7,5 ECM
9 15 „AT”
10 20 FIP (DIESEL)
11 10 Kompresor powietrza
12 15 FI (BENZYNA)
13 30 FI (DIESEL)
14 60 Wspomaganie kierownicy
15 30 Wentylator chłodnicy
16 40 ABS 1
17 30 Dmuchawy wentylatora
18 30 Start silnika
19 30 Pompa T/M (AGS)
20 30 Zapasowy
21 10 T/M (AGS
22 15 Światło główne (lewe)
23 25 Moduł sterujący ABS
24 15 Światło główne (prawe)
25 20 Przednie światło przeciwmgielne
26 7,5 T/M2 (AGS)
27 40 Stacyjka
28 20 INJ DRV (DIESEL)
29 10 FI 2 (DIESEL)
30 – Nieużywany
31 7,5 Sygnał startowy 2

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
