Toyota 4Runner N280 (2013-2017) – schematy bezpieczników i przekaźników

Rocznik 2013-2017

Zaktualizowano 29.08.2023

Toyota 4Runner N280 (2013-2017) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty 4Runner (N180) z lat: 2013, 2014, 2015, 2016, 2017.

Toyota 4Runner (N280) to piąta generacja samochodu terenowego produkowanego przez japońską firmę Toyota. Model N280 był produkowany w latach 2009-2021. W ramach tej generacji, okres od 2013 do 2017 roku przyniósł pewne modyfikacje i ewolucje w projekcie, wyposażeniu oraz technologii.

Oto niektóre cechy i charakterystyki Toyota 4Runner (N280) w okresie 2013-2017:

Projekt i wygląd: W tych latach Toyota 4Runner (N280) zachowała charakterystyczny wygląd typowy dla generacji N280, z pewnymi ewolucjami w stylistyce przedniej i tylnej części nadwozia. Wciąż wyróżniała się swoją terenową sylwetką i solidnym wyglądem.
Silniki i napęd: Różne warianty silnikowe były dostępne w zależności od regionu. W tym okresie coraz większą uwagę zwracano na efektywność paliwową, więc pewne wersje mogły oferować bardziej ekonomiczne jednostki napędowe.
Przestronność i wygoda: Wnętrze 4Runner N280 nadal utrzymywało przestronny układ, z opcją składanych tylnych siedzeń, co pozwalało na zwiększenie przestrzeni bagażowej w razie potrzeby.
Technologia i wyposażenie: Wraz z postępem technologicznym, Toyota wprowadzała nowe systemy multimedialne, nawigacyjne oraz udogodnienia. W tych latach można było spodziewać się bardziej zaawansowanych systemów infotainment i opcji łączności.
Bezpieczeństwo: Kwestie bezpieczeństwa pozostawały ważne, więc Toyota 4Runner (N280) z tego okresu była wyposażona w rozbudowane systemy bezpieczeństwa, w tym systemy kontroli trakcji, układy wspomagające hamowanie oraz poduszki powietrzne.
Zdolności terenowe: Charakterystyczne zdolności terenowe pozostawały nadal istotną cechą tego modelu. Warianty napędu na cztery koła i różne tryby 4WD pozwalały na radzenie sobie w różnych warunkach terenowych.
Modyfikacje i edycje specjalne: W tym okresie Toyota czasami wprowadzała edycje specjalne lub pewne modyfikacje, które mogły obejmować dodatkowe wyposażenie, stylistyczne akcenty lub inne unikalne cechy.

Podsumowując, Toyota 4Runner (N280) w latach 2013-2017 była kontynuacją swojej generacji, oferując trwałość, zdolności terenowe oraz dostosowanie do nowoczesnych standardów technologicznych i bezpieczeństwa.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

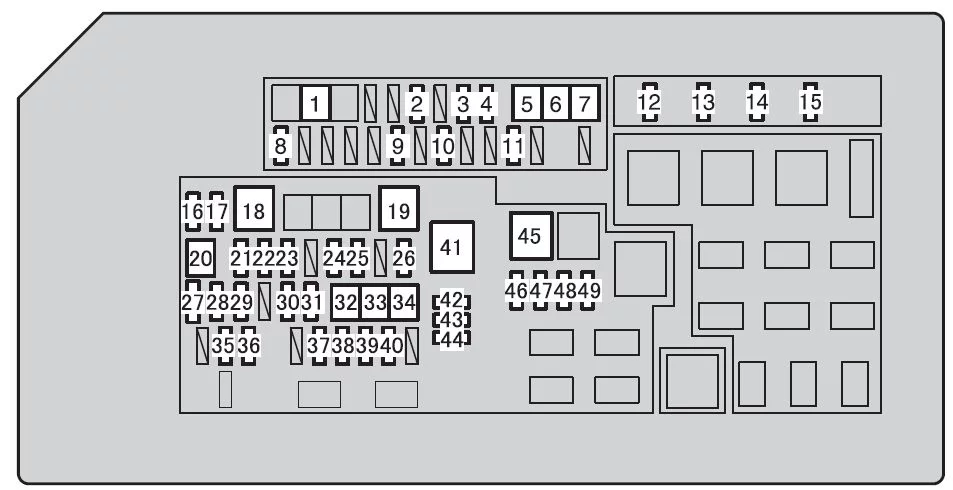

Komora silnika

Toyota 4Runner N280 (2013-2017) - schematy bezpieczników i przekaźników — **Numer** **Ampery [A]** **Opis**

1 30 Grzałka PTC

2 30 Odmgławiacz tylnej szyby

3 20 Odmrażacz wycieraczek przedniej szyby

4 10 Nagrzewnica pompy powietrza;
Zawór kombinowany AI.

5 30 Grzałka PTC

6 30 Akumulator pomocniczy przyczepy

7 10 Grzałka PTC

8 10 Odmgławiacze zewnętrznych lusterek wstecznych

9 30 Światło tylne przyczepy

10 10 System klimatyzacji

11 10 Światła stop/tylne

12 20 Bezpieczniki INJ, IGN, GAUGE

13 10 Klaksony

14 25 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa

15 20 Czujnik A/F

16 10 Reflektor prawy (światło drogowe)

17 10 Reflektor lewy (światło drogowe)

18 50 System klimatyzacji

19 80 Gniazdka elektryczne

20 30 System startowy

21 20 Bezpieczniki H-LP RH-HI, H-LP LH-HI

22 7,5 System ładowania

23 15 Kierunkowskazy;
Migacze awaryjne.

24 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa

25 30 System automatycznie wysuwanych belek bocznych

26 30 Światła stopu/kierunku przyczepy

27 — Brak obwodu

28 10 System nagłośnieniowy

29 7,5 System startowy

30 7,5 Połączenie bezpieczeństwa

31 30 System nagłośnieniowy

32 50 ABS, VSC

33 30 ABS, VSC

34 50 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa

35 10 Oświetlenie wewnętrzne;
Oświetlenie progów drzwi.

36 10 Multipleksowy system komunikacji;
Licznik i miernik.

37 10 Reflektor prawy (światła mijania)

38 10 Reflektor lewy (światła mijania)

39 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa

40 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa

41 140* HTR, 400 W INV, A/C COMP, OGON HOLOWNICZY, SUB BATT, MIR HTR, DEF, DEICER,
STOP, PTC HTR NO.1, PTC HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P/OUTLET,

IG1, ECU-IG NR1, ECU-IG NR2, WYCIERACZKA, PODKŁADKA, KDSS, 4WD, BKUP LP, HOLOWANIE

BKUP, DRZWI P, DRZWI RL, DRZWI TYŁ, DRZWI D, P/SIEDZENIE FL , P/SEAT FR, DRZWI, A/C, OBD, DRZWI TYLNE, S/DACH, PANEL, OGON, MGŁA FR, D/L NO.2 bezpieczniki, AIR PMP HTR

42 10 —

43 15 —

44 20 —

45 80 Bezpieczniki IG2, EFI, A/F, HORN

46 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa

47 7,5 Inteligentny system kluczy

48 20 System blokady kierownicy

49 30 Sterownik hamulca przyczepy

*: Wymień bezpiecznik na bezpiecznik o takim samym natężeniu prądu jak oryginalny

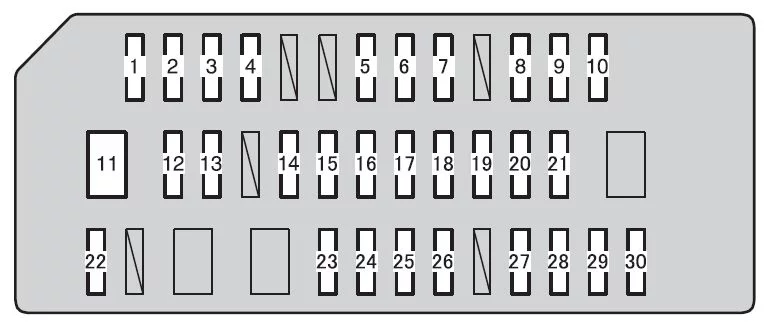

**Tablica przyrządów po stronie kierowcy**

**Numer** **Ampery [A]** **Opis**

1 10 Światła stop/tylne

2 7,5 Oświetlenie panelu przyrządów

3 7,5 Licznik i miernik

4 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;
System poduszek powietrznych;

Inteligentny system klucza.

5 20 Wycieraczka i spryskiwacz

6 30 Wycieraczka i spryskiwacz

7 25 Elektryczny szyberdach

8 25 Okna elektryczne

9 25 Okna elektryczne

10 30 Multipleksowy system komunikacji

11 30 Okna elektryczne

12 30 Fotel pasażera z przodu

13 20 System ogrzewania siedzeń

14 10 Układ klimatyzacji;
Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa.

15 7,5 Kierunkowskazy;
Migacze awaryjne.

16 10 System kontroli stabilności pojazdu;
System ostrzegania o ciśnieniu w oponach;

Czujnik skrętu.

17 7,5 Okna elektryczne

18 25 Okna elektryczne

19 7,5 System startowy

20 7,5 System klimatyzacji

21 7,5 Diagnostyka pokładowa

22 15 Światła przeciwmgielne

23 25 Multipleksowy system komunikacji

24 30 Elektrycznie regulowany fotel kierowcy

25 20 Napęd na cztery koła

26 10 Kinetyczny dynamiczny system zawieszenia

27 10 Światła cofania przyczepy

28 10 Światła zapasowe

29 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa

30 15 Gniazdka elektryczne

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
