Toyota Estima Previa (2007-2020) – schematy bezpieczników i przekaźników
Rocznik 2007-2020
Zaktualizowano 16.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Estima Previa z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Sprawdzanie oraz wymiana bezpieczników Toyota Estima Previa (2007-2020)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Toyota Estima Previa (2007-2020)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Znana również jako:
Toyota Estima i Toyota Tarago.
Komora silnika Toyota Estima Previa (2007-2020)

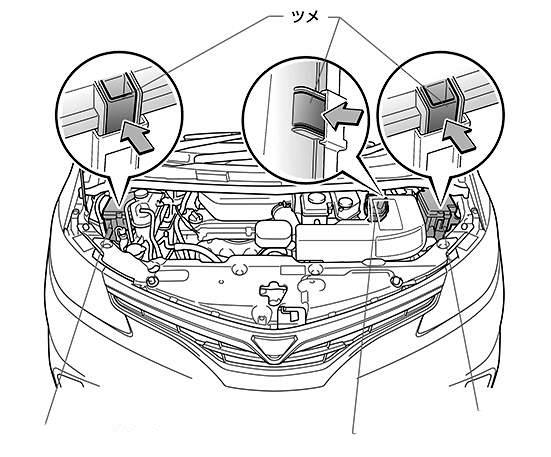

Pod maską mogą znajdować się 2 skrzynki bezpieczników i przekaźników (lewa i prawa) oraz jedna z bezpiecznikami (wersje hybrydowe).

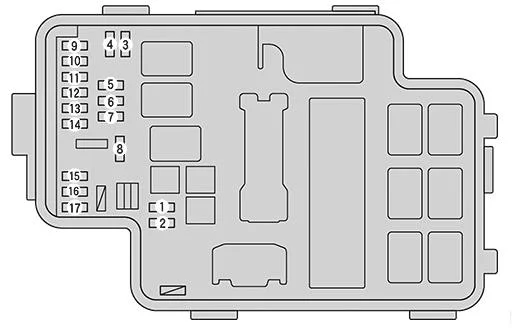

Skrzynka bezpieczników A w Toyota Estima Previa (2007-2020)
Opis
| 1 | Siłownik VSC 30A |
| 2 | 30A Odmgławiacz tylnej szyby |
| 3 | EFI 20A |
| 4 | System hybrydowy 15A |
| 5 | 10A Elektryczne drzwi przesuwne |
| 6 | 7,5A Oświetlenie wnętrza |
| 7 | 15A System nawigacji |
| 8 | 10A Podgrzewacz lusterka |
| 9 | 30A Nachylenie |
| 9 | 10A Układ hamulcowy |
| 10 | 10A Układ hamulcowy |
| 11 | 10A EFI |
| 12 | Sterownik nadwozia 7,5A |
| 13 | 15A Kierunkowskaz, światło awaryjne |
| 14 | Wtrysk 15A |
| 15 | 15A Układ hamulcowy |
| 16 | Sterownik nadwozia 30A |
| 17 | EFI 30A |
| 17 | Klimatyzator 10A |
Skrzynka bezpieczników B w Toyota Estima Previa (2007-2020)
Opis
| 1 | 10A Klakson |
| 2 | 20A Blokada kierownicy |
| 3 | Wzmacniacz audio 30A |
| 4 | Wzmacniacz audio 30A |
| 5 | Inteligentny sterownik 7,5A |
| 6 | Klimatyzator 7,5A |
| 7 | 10A Klakson |
| 8 | 20A Odmrażacz przedniej wycieraczki |
| 9 | 20A Przednie światła przeciwmgielne |
| 10 | 15A Prawy reflektor (światło drogowe) |
| 10 | 15A Prawy reflektor (światło mijania) |
| 11 | 15A Lewy reflektor (światło drogowe) |
| 11 | 15A Lewy reflektor (światło mijania) |
| 12 | 15A Prawy reflektor (światło mijania) |
| 13 | 15A Lewy reflektor (światło mijania) |
| 13 | 15A Prawy reflektor (światło drogowe) |
| 14 | 20A Automatyczne światła drogowe |
| 14 | 15A Lewy reflektor (światło drogowe) |
Skrzynka bezpieczników C w Toyota Estima Previa (2007-2020)
Opis
- 10A IGCT 3 – Związany z układem hybrydowym
- 10A INV W/P – Pompa wodna układu hybrydowego
- 15A IGCT 2 – Związany z układem hybrydowym
- 20A BATT FAN – Napęd wentylatora chłodzącego akumulator
- 30A IGCT 1 – Układ hybrydowy
Przedział pasażerski Toyota Estima Previa (2007-2020)
Lewa skrzynka bezpieczników

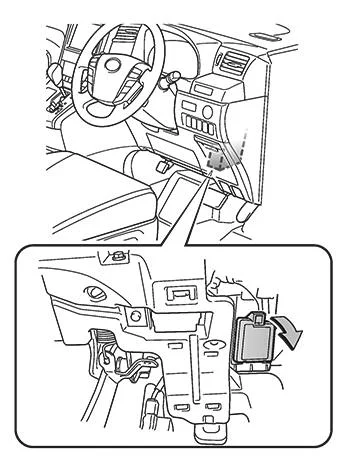

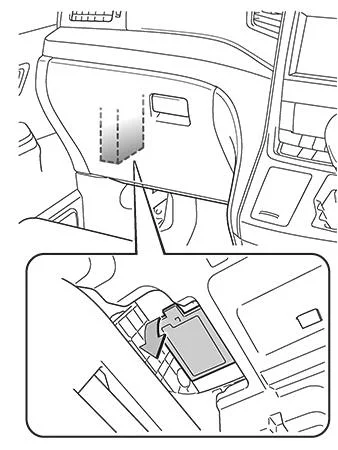

Skrzynka bezpieczników znajduje się na dole tablicy rozdzielczej po stronie pasażera.
Opis
| 1 | 10A Body ECU, elektryczne drzwi przesuwne |
| 2 | 10A Podgrzewacz siedzenia |
| 3 | 10A Podświetlenie |
| 4 | 7,5A Światło hamowania |
| 5 | 7,5A Wysoko montowana lampa stop |
| 6 | 7,5A Światło hamowania |
| 7 | 15A Tylna wycieraczka |
| 8 | 10A Licznik, odmrażacz przedniej wycieraczki |
| 9 | 10A Włącz oświetlenie |
| 10 | 10A Tylne światło |
| 11 | 10A Tylne światło |
| 12 | 30A Fotel pasażera |
| 13 | System 4WD 7,5A |
| 14 | 15A Gniazdo akcesoriów |
| 15 | Sterownik nadwozia 30A |
| 16 | 20A Elektryczne okno |
| 17 | 20A Szyberdach |
| 18 | 30A Elektryczne drzwi przesuwne |
| 19 | 20A Elektryczne okno |
| 20 | 30A Zasilanie tylne drzwi |
Prawa skrzynka bezpieczników
W dolnej części panelu, po stronie kierowcy, znajduje się kolejna skrzynka bezpieczników.
Opis
| 1 | 30A Wycieraczka przednia |
| 2 | 10A Podgrzewacz siedzenia (po stronie kierowcy) |
| 3 | Klimatyzator 10A |
| 4 | 25A Drugie siedzenie po stronie pasażera |
| 5 | 25A Drugie siedzenie po stronie kierowcy |
| 6 | 15A Podgrzewacz siedzenia (drugie siedzenie po stronie kierowcy) |
| 7 | 15A Gniazdo akcesoriów |
| 8 | 15A Gniazdo akcesoriów |
| 9 | 7,5A System nawigacji |
| 10 | 7,5A Lusterko zewnętrzne |
| 11 | 10A Zapłon |
| 12 | 7,5A Licznik |
| 13 | 30A Przedzderzeniowy pas bezpieczeństwa |
| 14 | 7,5A Tylne światła przeciwmgielne |
| 15 | 20A Elektryczne okno |
| 16 | 30A Fotel kierowcy |
| 17 | 7,5A Pamięć pozycji jazdy |
| 18 | 15A Światło hamowania |
| 19 | Złącze diagnostyczne 7,5A |
| 20 | 30A Elektryczne drzwi przesuwne |
| 21 | 20A Elektryczne okno |

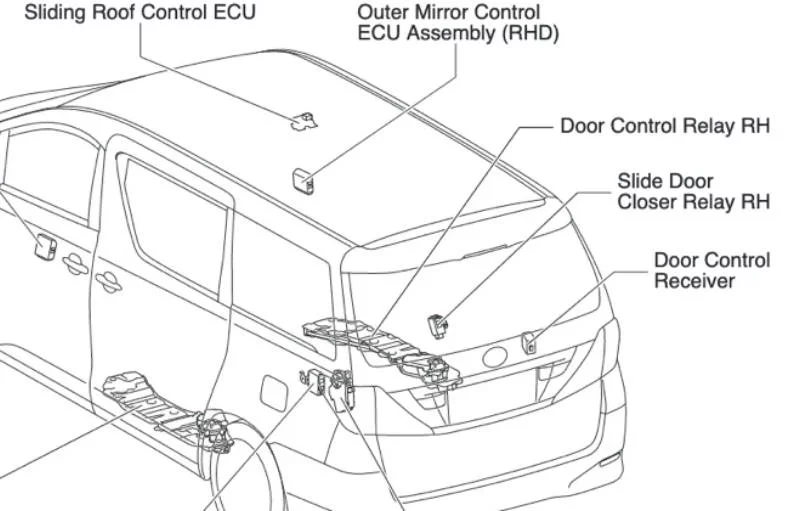

Niektóre przekaźniki można instalować oddzielnie.
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
