W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty FJ Cruiser z lat: 2006, 2007.

Sprawdzanie oraz wymiana bezpieczników Toyota FJ Cruiser (2006-2007)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Toyota FJ Cruiser (2006-2007)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

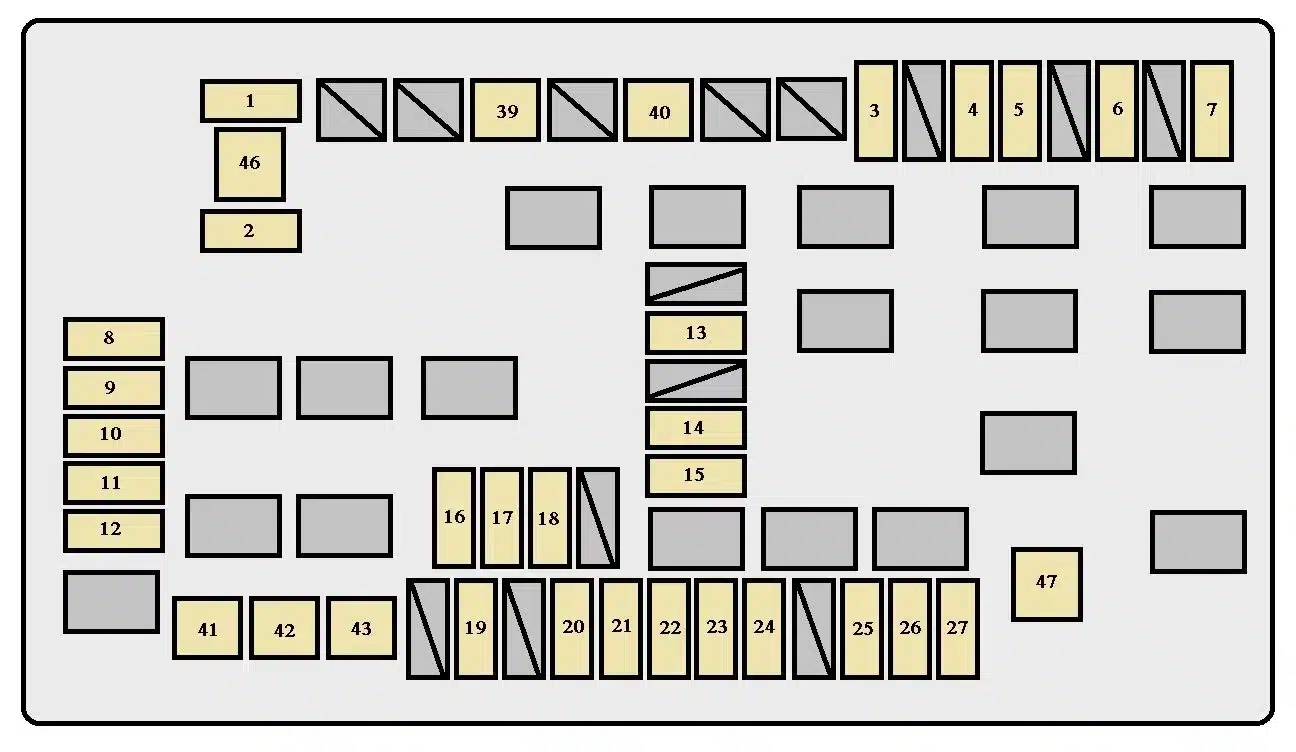

Komora silnika w Toyota FJ Cruiser (2006-2007)

Toyota FJ Cruiser (2006-2007) - schematy bezpieczników i przekaźników

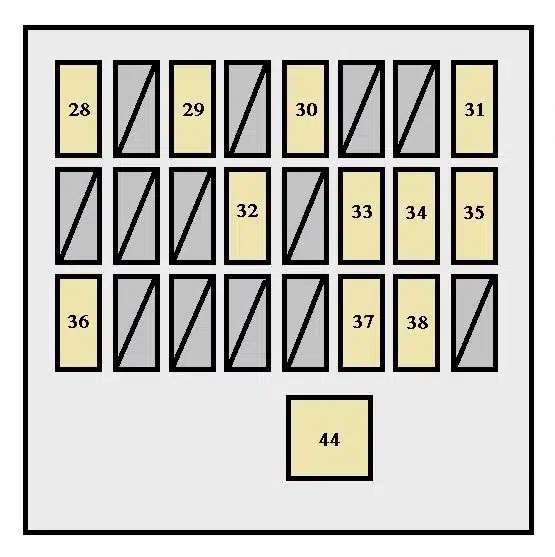

Panel przyrządów w Toyota FJ Cruiser (2006-2007)

Toyota FJ Cruiser (2006-2007) - schematy bezpieczników i przekaźników

Komora silnika w Toyota FJ Cruiser (2006-2007)

Toyota FJ Cruiser (2006-2007) - schematy bezpieczników i przekaźników

Toyota FJ Cruiser (2006-2007) – Bezpieczniki (typ A)

Numer	Ampery [A]	Opis
1	10	Zapasowy bezpiecznik
2	15	Zapasowy bezpiecznik
3	15	Światła przyczepy
4	15	Lampa terenowa
5	10	Światła stopu, wysoko zamontowane światło stopu, układ przeciwblokujący, układ kontroli trakcji, aktywny układ kontroli trakcji, układ kontroli stabilności pojazdu, układ „AUTO LSD”, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady zmiany biegów
6	15	Światło drogowe
7	7,5	System diagnostyki pokładowej
8	10	Reflektor prawy (światła mijania) (pojazdy ze światłami do jazdy dziennej), Reflektor prawy (pojazdy bez świateł do jazdy dziennej)
9	10	Reflektor lewy (światła mijania) (pojazdy ze światłami do jazdy dziennej), reflektor lewy (pojazdy bez świateł do jazdy dziennej)
10	10	Reflektor prawy (światło drogowe)
11	10	Reflektor lewy (światło drogowe)
12	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
13	7,5	System świateł do jazdy dziennej
14	30	Odmgławiacz tylnej szyby
15	7,5	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
16	10	Oświetlenie wnętrza, oświetlenie bagażnika, zegar, licznik akcesoriów, licznik i manometr
17	20	System nagłośnieniowy
18	10	System klimatyzacji, system komunikacji multipleksowej, system poduszek powietrznych SRS, system klasyfikacji pasażerów z przodu
19	7,5	System ładowania
20	10	klakson
21	15	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
22	15	Kierunkowskazy, migacze awaryjne
23	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny system sterowania przepustnicą
24	20	Bezpiecznik „EFI NO.2”, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
25	20	System zamka drzwi, system komunikacji multipleksowej
26	15	Konwerter holowniczy
27	20	System nagłośnieniowy
28	10	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ przeciwblokujący, układ kontroli stabilności pojazdu, układ kontroli trakcji, aktywny układ kontroli trakcji, układ „AUTO LSD”, układ poduszek powietrznych SRS, system klasyfikacji pasażerów z przodu
29	7,5	Licznik i miernik
30	30	Wycieraczki i spryskiwacze przedniej szyby
31	20	Napęd na cztery koła, tylny system blokady mechanizmu różnicowego
32	15	Gniazdo zasilania
33	15	Wycieraczka i spryskiwacz tylnej szyby, system komunikacji multipleksowej
34	10	Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, aktywny system kontroli trakcji, system „AUTO LSD”, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, tempomat, system blokady tylnych drzwi, system blokady zmiany biegów, multipleksowy system komunikacyjny
35	15	Kierunkowskazy, układ klimatyzacji, układ ładowania, włącznik anulowania rozruchu sprzęgła, układ przeciwblokujący, układ kontroli trakcji, aktywny układ kontroli trakcji, układ kontroli stabilności pojazdu, układ „AUTO LSD”, światła cofania, intuicyjne wspomaganie parkowania , tylny system blokady mechanizmu różnicowego, gniazdo zasilania, miernik akcesoriów, licznik i wskaźnik
36	7,5	Układ rozruchowy, przełącznik anulowania rozruchu sprzęgła, gniazdo zasilania
37	10	Światła tylne, oświetlenie tablicy rejestracyjnej, światła postojowe, sterowanie oświetleniem tablicy przyrządów, oświetlenie
38	7,5	System blokady zmiany biegów, zewnętrzne lusterka wsteczne, system audio, gniazdko elektryczne, zegar, licznik akcesoriów, system komunikacji multipleksowej

Toyota FJ Cruiser (2006-2007) – Bezpieczniki (typ B)

Numer	Ampery [A]	Opis
39	50	Bezpieczniki „ACC”, „ECU-IG”, „IG1”, „PR WSH”, „FR WIP-WSH”, „4WD/DIFF” i „STA”
40	50	„OGON”, „WYLOT PWR”, „MOC”
41	40	Układ przeciwblokujący, układ kontroli stabilności pojazdu, układ kontroli trakcji, aktywny układ kontroli trakcji, układ „AUTO LSD”
42	30	Bezpieczniki „IGN” i „GAUGE”, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy
43	30	Układ przeciwblokujący, układ kontroli stabilności pojazdu, układ kontroli trakcji, aktywny układ kontroli trakcji, układ „AUTO LSD”
44	30	Okna elektryczne
45	80	Gniazdo zasilania

Toyota FJ Cruiser (2006-2007) – Bezpieczniki (typ C)

Numer	Ampery [A]	Opis
46	120	Bezpieczniki „AM1”, „AC 115V”, „ODFOG”, „ODFOG NO.2”, „STOP”, „OBD”, „J/B”, „OGON HOLOWNICZY”, „AUX LP” i „OFFROAD LP”
47	60	System klimatyzacji

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
