Toyota Prius (NHW11) (2000-2003) – schematy bezpieczników i przekaźników
Rocznik 2000-2003 Generacja NHW11
Zaktualizowano 11.08.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Prius (NHW11) z lat: 2000, 2001, 2002, 2003.
Toyota Prius NHW11, znany jako druga generacja Toyota Prius, był hybrydowym samochodem osobowym produkowanym przez japońskiego producenta samochodów, Toyotę. Oto kilka kluczowych informacji na temat tego modelu:
- Lata produkcji: Druga generacja Toyota Prius, oznaczona kodem NHW11, była produkowana w latach 2000-2003.
- Hybrydowy Napęd: Prius NHW11 był jednym z pionierów w zakresie masowej produkcji samochodów hybrydowych. Był wyposażony w system hybrydowy Toyota Hybrid System (THS), który łączył silnik spalinowy z jednostką elektryczną. To pozwalało na jazdę wyłącznie na energii elektrycznej w niskich prędkościach oraz na oszczędzanie paliwa w trakcie jazdy miejskiej.
- Wygląd i Design: Prius NHW11 miał charakterystyczny kształt nadwozia typu hatchback, z wyraźnymi liniami i aerodynamicznym profilem, co pomagało w poprawie efektywności paliwowej.
- Innowacje w Spalaniu: Jednym z kluczowych celów drugiej generacji Priusa było dalsze zwiększanie efektywności spalania. Dzięki systemowi hybrydowemu i technologii rekuperacji energii podczas hamowania, osiągnięto znaczne oszczędności paliwa w porównaniu do tradycyjnych pojazdów spalinowych.
- Wpływ na Rynek: Druga generacja Priusa odegrała istotną rolę w zwiększaniu świadomości na temat hybrydowych technologii napędowych oraz ich potencjału w oszczędzaniu paliwa i ograniczaniu emisji gazów cieplarnianych.
- Przełomowy Status: W niektórych regionach, Prius NHW11 został uznany za przełomowy pojazd, który wpłynął na rozwój hybrydowych samochodów osobowych w przyszłości.
- Kontynuacja Rozwoju: Po drugiej generacji Priusa, Toyota kontynuowała rozwój tej linii, wprowadzając kolejne generacje z jeszcze bardziej zaawansowanymi technologiami, większą efektywnością paliwową i nowoczesnym designem.
- Ekologiczne Dziedzictwo: Toyota Prius NHW11 odegrał istotną rolę w ustanawianiu wizerunku marki Toyota jako lidera w dziedzinie technologii hybrydowych, a także przyczynił się do wzrostu zainteresowania pojazdami o mniejszym wpływie na środowisko.
Podsumowując, Toyota Prius NHW11 była ważnym kamieniem milowym w rozwoju hybrydowych pojazdów, stanowiąc przykład udanej kombinacji wydajności paliwowej i zaawansowanej technologii napędowej.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

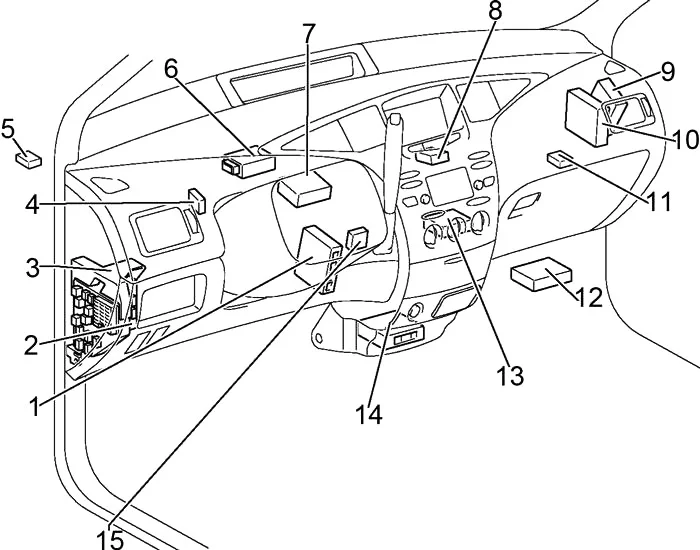

Przedział pasażerski
- ECU hamulca
- ECU nadwozia
- Skrzynka bezpiecznikowa
- Przekaźnik świateł do jazdy dziennej
- Włącz migacz sygnału
- Komputer z kluczem transpondera
- Bezprzewodowy odbiornik zamka drzwi
- ECU bramy
- ECU EMPS
- Moduł sterujący silnika
- Przekaźnik światła awaryjnego
- ECU sterowania pojazdem hybrydowym
- Wzmacniacz klimatyzacji
- Zespół czujnika poduszki powietrznej
- ECU blokady zmiany biegów

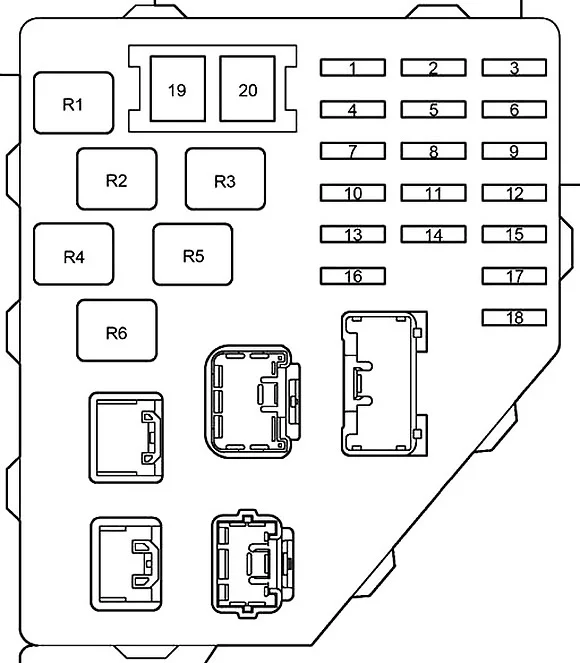

Schemat skrzynki bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.
| Numer | Ampery [A] | Opis |
| 1 | 5 | System audio, oświetlenie popielniczki, system kontroli poziomu reflektorów, migacz awaryjny |
| 2 | 10 | Wskaźnik i miernik, migacz awaryjny, odmgławiacz tylnej szyby, wskaźnik przypomnienia o serwisie i brzęczyki ostrzegawcze, światło cofania, system szyb elektrycznych, system klimatyzacji |
| 3 | 10 | System klimatyzacji |
| 4 | 7,5 | Światła postojowe, tylne światła, oświetlenie tablicy rejestracyjnej, boczne światła obrysowe |
| 5 | 5 | Układ klimatyzacji, układ przeciwblokujący, elektryczne wspomaganie kierownicy, układ świateł do jazdy dziennej |
| 6 | 15 | Światła stopu, wysoko zamontowane światła stopu, układ przeciwblokujący |
| 7 | 10 | Lampka ostrzegawcza układu przeciwblokującego, zegar, system audio, wyświetlacz wielofunkcyjny, system blokady zmiany biegów |
| 8 | 30 | Wycieraczka przedniej szyby |
| 9 | 7,5 | System klimatyzacji, system świateł do jazdy dziennej, elektryczne wspomaganie kierownicy, hybrydowy system immobilizera pojazdu |
| 10 | 15 | Gniazdo zasilania |
| 11 | 15 | Spryskiwacze |
| 12 | 30 | System zamka drzwi zasilania |
| 13 | 10 | Poduszki powietrzne SRS, napinacze pasów bezpieczeństwa |
| 14 | – | – |
| 15 | 7,5 | System diagnostyki pokładowej |
| 16 | – | – |
| 17 | 20 | System szyb elektrycznych |
| 18 | 5 | Bezpieczniki „ACC”, „CIG”, „SRS ACC”, „WASHER”, „HTR”, „WIPER”, „ECU−IG” i „GAUGE” |
| 19 | 40 | Odmgławiacz tylnej szyby |
| 20 | 30 | Okna elektryczne |
| Przekaźnik | ||
| R1 | Zapłon (IG1) | |
| R2 | Światła tylne (TAIL) | |
| R3 | Przekaźnik akcesoriów (ACC) | |
| R4 | – | |
| R5 | Przekaźnik mocy (okna elektryczne) | |
| R6 | Odmgławiacz tylnej szyby (DEF) | |

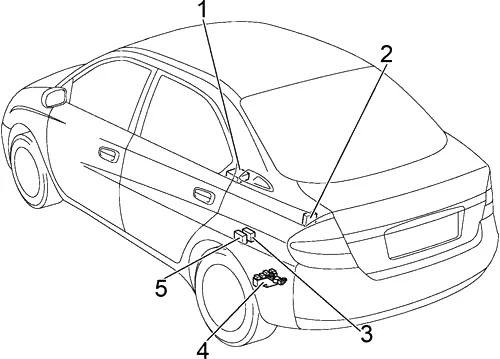

- ECU nawigacji
- Przekaźnik wentylatora akumulatora
- ECU akumulatora
- Topliwy blok łącza
- Główny przekaźnik systemu
Topliwy blok łącza
Znajduje się w bagażniku na dodatnim zacisku akumulatora.
| Numer | Ampery [A] | Opis |
| 1 | 5 | Falownik i konwerter |
| 2 | 120 | „DC/DC”, „BATT FAN”, „HORN”, „TURN-HAZ”, „DOME”, „THRO”, „EFI”, „AM2”, „ABS №2”, „ABS №3”, „ Bezpieczniki DC/DC-S”, „HV”, „HEAD” |
| 3 | – | – |

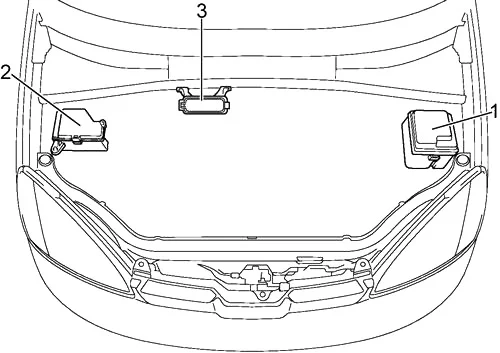

Komora silnika
- Skrzynka bezpiecznikowa
- Dodatkowa skrzynka bezpieczników
- Skrzynka przekaźnikowa

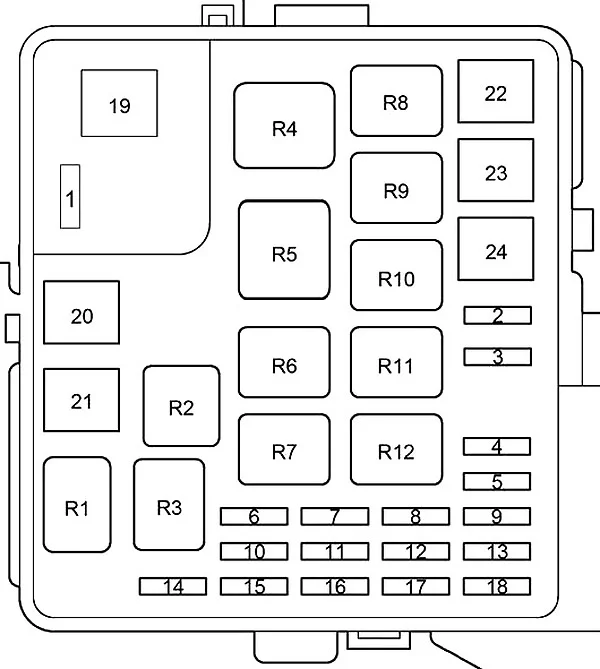

Schemat skrzynki bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | 30 | System klimatyzacji |
| 5 | 10 | Klakson |
| 6 | – | – |
| 7 | 10 | ze światłem do jazdy dziennej: Reflektor prawy (światło drogowe) |
| 8 | 15 | Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, hybrydowy układ immobilizera pojazdu |
| 9 | 15 | Elektroniczny system sterowania przepustnicą |
| 10 | 10 | Reflektor prawostronny |
| 10 | ze światłem do jazdy dziennej: Reflektor prawy (światło mijania) | |
| 11 | 10 | ze światłem do jazdy dziennej: lewy reflektor (światło drogowe) |
| 12 | 10 | Wentylator chłodzący akumulator |
| 13 | 20 | Hydrauliczne wspomaganie hamulców |
| 14 | 20 | System hybrydowy |
| 15 | 15 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 16 | 10 | Reflektor lewy |
| 10 | ze światłem do jazdy dziennej: lewy reflektor (światło mijania) | |
| 17 | 15 | System audio, wyświetlacz wielofunkcyjny, oświetlenie wewnętrzne, oświetlenie bagażnika, system szyb elektrycznych, bezprzewodowy system zdalnego sterowania; |
| 18 | 10 | Włącz kierunkowskazy, migacz awaryjny |
| 19 | 100 | Przekaźnik ACC, przekaźnik IG1, przekaźnik TAIL, „ABS №4”, „HTR1”, „HTR2”, „ABS №1”, „HTR3”, „EMPS”, „CDS FAN”, „RDI”, „HTR”, Bezpieczniki OBD II”, „ECU-B”, „STOP”, „PWR1”, „POWER”, „DOOR”, „DEF”, „AM1” |
| 20 | 30 | ze światłami do jazdy dziennej: system świateł do jazdy dziennej |
| – | bez światła do jazdy dziennej: krótki pin | |
| 21 | – | – |
| 22 | 50 | System klimatyzacji |
| 23 | 30 | Elektryczny wentylator chłodzący |
| 24 | 30 | Hydrauliczne wspomaganie hamulców |
| Przekaźnik | ||
| R1 | ze światłem do jazdy dziennej: ściemniacz (DIM) | |
| bez światła do jazdy dziennej: krótki pin | ||
| R2 | Reflektor (HEAD) | |
| R3 | Pompa paliwa (przekaźnik otwarcia obwodu (C/OPN)) | |
| R4 | Podgrzewacz (HTR) | |
| R5 | ze światłem do jazdy dziennej: krótka szpilka | |
| R6 | Jednostka sterująca silnika (EFI) | |
| R7 | Sprzęgło sprężarki klimatyzacji (CLR MG) | |
| R8 | Elektryczny wentylator chłodzący (FAN №1) | |
| R9 | Elektryczny wentylator chłodzący (FAN №2) | |
| R10 | Elektryczny wentylator chłodzący (FAN №3) | |
| R11 | Zapłon (IG2) | |
| R12 | Klakson | |
Dodatkowa skrzynka bezpieczników
| Numer | Ampery [A] | Opis |
| 1 | 10 | Układ przeciwblokujący |
| 2 | 30 | System klimatyzacji |
| 3 | – | – |
| 4 | 30 | System klimatyzacji |
| 5 | – | – |
| 6 | 7,5 | System świateł do jazdy dziennej |
| 7 | 50 | System klimatyzacji |
| 8 | 50 | Elektryczne wspomaganie kierownicy |
| 9 | 40 | Układ przeciwblokujący |
| Przekaźnik | ||
| R1 | Światła do jazdy dziennej (DRL) | |
| R2 | Układ przeciwblokujący (ABS SOL) | |
| R3 | (A/CW/P) | |
| R4 | Elektryczne wspomaganie kierownicy (EMPS) | |
| R5 | Układ klimatyzacji (HTR3) | |
| R6 | – | |
| R7 | Układ klimatyzacji (HTR1) | |
| R8 | Układ klimatyzacji (HTR2) | |
Skrzynka przekaźnikowa
| Numer | Przekaźniki |
| R1 | (HYDRO MTR 1) |
| R2 | (HYDRO MTR 1) |
| R3 | – |
| R4 | (IGCT) |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
