W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Freelander (L314) z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Land Rover Freelander L314 to kompaktowy SUV, który produkowany był w latach 1997-2006. Samochód był dostępny w dwóch wersjach nadwoziowych: 3-drzwiowej i 5-drzwiowej. Na rynku europejskim był oferowany z silnikami benzynowymi o pojemności 1.8, 2.0 i 2.5 litra oraz z silnikami wysokoprężnymi o pojemności 2.0 i 2.2 litra. Napęd na cztery koła był standardowy, a w późniejszych latach produkcji pojawiła się również wersja z napędem przednim.

Freelander L314 był pierwszym modelem marki Land Rover oferowanym w niższej klasie cenowej i przeznaczonym dla mniej wymagających klientów. Samochód cieszył się popularnością zwłaszcza w Wielkiej Brytanii, gdzie był produkowany. Freelander oferował stosunkowo dobry komfort jazdy, niezłe właściwości terenowe oraz przestronny i funkcjonalny kokpit.

Wadą Freelandera L314 była skłonność do awarii i problemy z niektórymi układami, takimi jak układ chłodzenia czy elektryczny układ hamulcowy. Krytykowano również jakość materiałów wykończenia wnętrza oraz wygląd zewnętrzny, który uważany był za mniej atrakcyjny niż u innych modeli marki Land Rover.

Mimo pewnych wad, Land Rover Freelander L314 pozostaje popularnym modelem wśród fanów marki, zwłaszcza wśród miłośników off-roadu, którzy doceniają jego właściwości terenowe i zdolność do pokonywania trudnych przeszkód.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Główna skrzynka bezpieczników

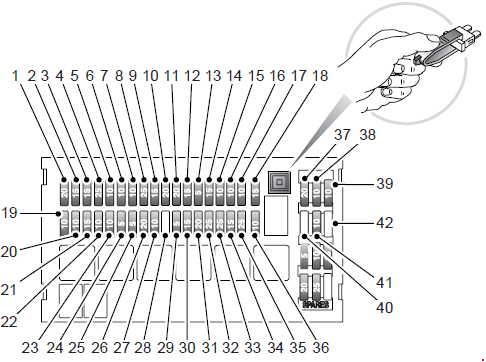

2004 –

Land Rover Freelander (1998-2006) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 20 Spryskiwacz;

Wycieraczka przedniej szyby.

2 15 Światła stopu;

Światła cofania.

3 15 Podgrzewane lusterka;

Spryskiwacz tylnej szyby.

4 25 Dmuchawa nagrzewnicy
5 10 Rozrusznik
6 10 Tempomat;

HDC;

Blokada startu automatycznej skrzyni biegów.

7 10 Lampy boczne – lewe
8 25 Podnośnik przedniej szyby kierowcy
9 15 Zapalniczka
10 20 Gniazdo akcesoriów elektrycznych
11 20 Podgrzewane siedzenia*
12 15 System audio –

zasilanie z akumulatora pojazdu.

13 5 Unieruchomienie silnika
14 15 Światła drogowe reflektora – prawe
15 10 Lusterka zewnętrzne
16 10 Oświetlenie wewnętrzne;

Zegar.

17 10 Lampy boczne – prawe
18 15 Instrumenty/wskaźniki
19 10 Światła mijania – prawe
20 10 Światła mijania – lewe
21 15 Szyberdach
22 10 Zarządzanie silnikiem
23 10 Poduszka powietrzna
24 5 Pomoc w parkowaniu
25 5 Hamulce przeciwblokujące
26 20 Ogrzewana szyba tylna
27 10 System nagłośnienia
28 – Nieużywany
29 5 Elektryczne szyby
30 15 Przednie światła przeciwmgielne
31 20 Podnoszenie i opuszczanie szyby w tylnej klapie
32 25 Podnośnik szyby tylnej – lewy
33 25 Podnośnik szyby tylnej – prawy
34 15 Światła drogowe reflektora – lewe
35 25 Podnośnik przedniej szyby pasażera
36 10 Tylne światła przeciwmgielne
37 20 Centralny zamek
38 10 Tylna wycieraczka
39 10 Włącznik przednich świateł przeciwmgielnych
40 – Nieużywany
41 10 Alternator
42 – Nieużywany

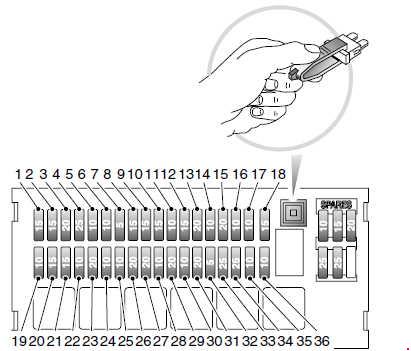

-2003

Land Rover Freelander (1998-2006) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 15 Spryskiwacze tylnej szyby;

Podgrzewane lusterka.

2 15 Światła stop;

Światła cofania.

3 20
15 *
Spryskiwacz;

Wycieraczka szyby przedniej.

4 25 Dmuchawa nagrzewnicy
5 10 Rozrusznik
6 10 Zarządzanie silnikiem
7 5
10 *
Hamulce przeciwblokujące
8 15 Kierunkowskazy
9 15 System nagłośnienia
10 15
20 *
Zapalniczka
11 10 System nagłośnienia
12 15 Szyberdach
13 20
25 *
Gniazdo akcesoriów elektrycznych
14 10 Oświetlenie wnętrza;

Zegar;

Elektryczne lusterka;

Gniazdo diagnostyczne.

15 20 Centralny zamek
16 10 Światła boczne – prawe
17 10 Lusterka elektryczne
18 15 Światła drogowe – prawe
19 10 Alternator
20 15 Światła drogowe – lewe
21 15 Przednie światła przeciwmgielne
22 10 Tylne światła przeciwmgielne
23 20 Odmgławiacz tylnej szyby
24 10 Światła mijania – lewe
25 10 Światła mijania – prawe
26 20 Szyba – tylna lewa
27 20 Szyba – tylna prawa
28 10 Światła boczne – lewe
29 20 Podgrzewane siedzenia
30 10 Wycieraczka tylnej szyby
31 20 Podnoszenie/opuszczanie szyby w tylnej klapie
32 5
20 *
Unieruchomienie silnika;

Hamulce przeciwblokujące*.

33 25
20 *
Szyba – przednia lewa
34 25
20 *
Szyba – przednia prawa
35 10 Tempomat;

Unieruchomienie silnika.

36 10 Poduszka powietrzna SRS
* -2002

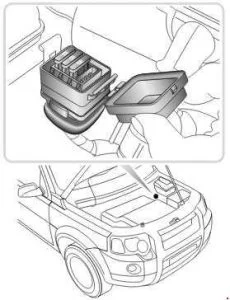

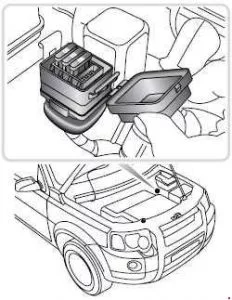

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników komory silnika znajduje się po lewej stronie komory silnika.

2003-

Land Rover Freelander (1998-2006) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 15 Zarządzanie silnikiem
2 20 Zarządzanie silnikiem
3 15 Zarządzanie silnikiem
4 15 Klimatyzacja;

Wentylator chłodzący;

Automatyczna skrzynia biegów.

5 20 Zarządzanie silnikiem;

Wentylator chłodzący skrzyni biegów;

Podgrzewacz paliwa.

6 15 Klakson
7 15 Światła ostrzegawcze
8 30 Prędkość dmuchawy nagrzewnicy 4
9 10 Klimatyzacja
10 20 System paliwowy

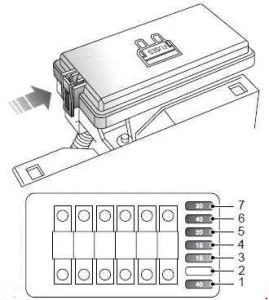

-2002

Land Rover Freelander (1998-2006) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 40 Wentylator chłodzący
2 – –
3 15 Klakson
4 15 Światła awaryjne
5 20 Pompa paliwa i wtryskiwacze paliwa
6 40 Wentylator skraplacza
7 30 Elektrozawór rozrusznika
120 ALTERNATOR
60 ZAPŁON 1
60 SKRZYNKA BEZPIECZNIKÓW PASAŻERA
60 ZAPŁON 2
60 OŚWIETLENIE
30 POMPA ABS

Dodatkowa skrzynka bezpieczników

W niektórych pojazdach jest montowana dodatkowa skrzynka bezpieczników, zawierająca bezpieczniki podgrzewanej szyby przedniej.

Land Rover Freelander (1998-2006) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 30 Szyba przednia podgrzewana – lewa
2 30 Ogrzewana przednia szyba – prawa
3 7.5 Włącznik oświetlenia
4 – –

Specyfikacja bezpieczników dla pojazdów z ogrzewaniem układu PTC

Land Rover Freelander (1998-2006) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1
30
Grzałka PTC
2
30
Grzałka PTC
3
30
Grzałka PTC
4
–
–

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
