Land Rover Freelander II i LR2 (2006-2014) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Freelander II i LR2 (L359) z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Land Rover Freelander II, znany także jako LR2 (L359), to kompaktowy SUV produkowany przez brytyjską markę Land Rover w latach 2006-2014. Jest to następca pierwszej generacji Freelandera, a przedstawiciel klasy aut nazywanych „soft-roaderami”, czyli autami wyposażonymi w napęd na cztery koła, ale skierowanymi bardziej na użytkowanie miejskie niż terenowe.

Freelander II zyskał uznanie za swój design, który łączy tradycyjny, terenowy charakter marki z nowoczesnymi i stylowymi detalami. W porównaniu do swojego poprzednika, Freelander II był bardziej przestronny i oferował więcej opcji wyposażenia. Wprowadzono także nowe silniki, w tym jednostkę wysokoprężną i turbodoładowaną o mocy 150 KM, która była bardzo popularna w Europie.

W 2012 roku Freelander II przeszedł face lifting, w wyniku którego zmieniono m.in. kształt reflektorów i atrapy chłodnicy. Wprowadzono także nowy silnik benzynowy 2.0 o mocy 240 KM. Pojawiły się także nowe systemy bezpieczeństwa, takie jak detektor zmęczenia kierowcy, asystent parkowania czy kamera cofania.

Freelander II, podobnie jak większość SUV-ów, był powszechnie krytykowany za swoją niską ekonomię paliwową oraz za wysokie koszty serwisu. Mimo to, model ten zyskał popularność w Europie i w niektórych krajach azjatyckich, takich jak Chiny.

W 2014 roku Land Rover zakończył produkcję Freelandera II i zastąpił go nowym modelem Discovery Sport. Jednak Freelander II nadal cieszy się popularnością wśród fanów marki, a na rynku wtórnym można znaleźć wiele dobrze zachowanych egzemplarzy w przystępnych cenach.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

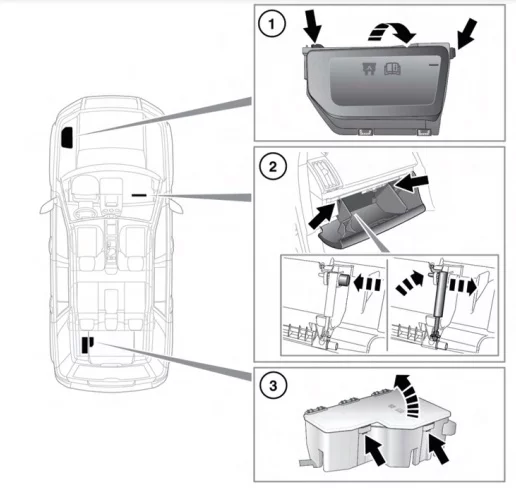

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Land Rover Freelander II i LR2 (2006-2014) - schematy bezpieczników i przekaźników

Komora silnika

Land Rover Freelander II i LR2 (2006-2014) - schematy bezpieczników i przekaźników

Land Rover Freelander II i LR2 (2006-2014) - schematy bezpieczników i przekaźników

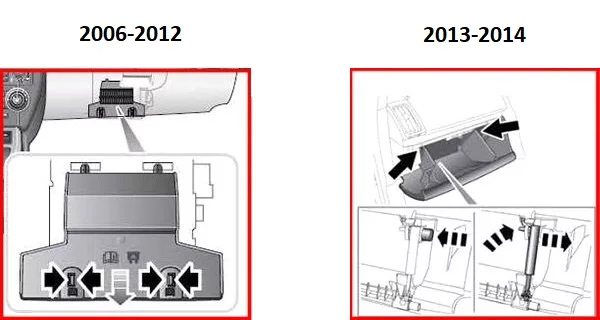

2006-2012

Przedział pasażerski

Land Rover Freelander II i LR2 (2006-2014) - schematy bezpieczników i przekaźników

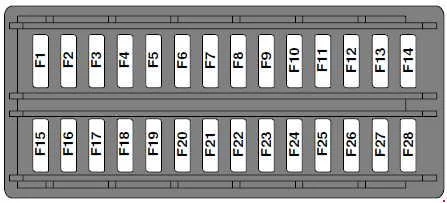

Numer Ampery [A] Opis
F1 5 Czujnik deszczu
F2 10 SRS
F3 5 ABS
F4 5 Pakiet instrumentów;

Pedał przyspieszenia;

Moduł przełącznika światła.

F5 5 –
F6 15 Jednostka audio
F7 7.5 Elementy sterujące na kierownicy
F8 5 Pakiet instrumentów
F9 15 Światła drogowe reflektorów
F10 15 Szyberdach
F11 7.5 Światła cofania i zanurzenie lusterka wewnętrznego
F12 – –
F13 15 Przednie światła przeciwmgielne
F14 15 Płyn do spryskiwaczy
F15 – –
F16 – –
F17 7.5 Oświetlenie wewnętrzne
F18 – –
F19 5 Elektryczna regulacja siedzenia
F20 15 Tylna wycieraczka
F21 5 Alarm
F22 20 Pompa paliwowa
F23 20 Blokada kolumny kierownicy
F24 – –
F25 10 Klapa tylna;

Klapka wlewu paliwa.

F26 5 Gniazdo diagnostyczne i alarm
F27 5 Przycisk Start i klimatyzacja
F28 5 Światła stopu
F29 15 Moduł napięciowy

Komora silnika

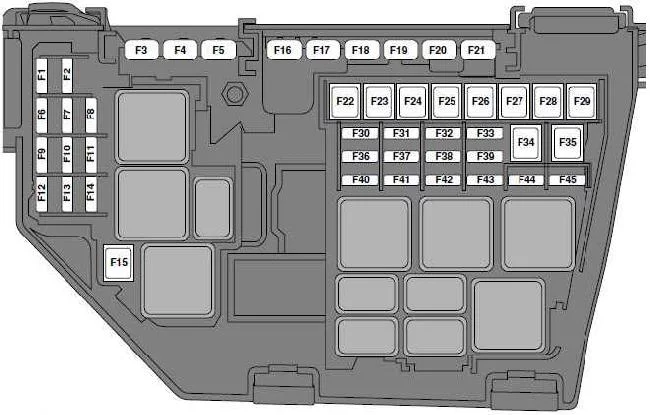

Land Rover Freelander II i LR2 (2006-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 5 2006-2011:

Świece żarowe;

2012:

Pomocnicza pompa wodna.

F2 15 Automatyczna skrzynia
F3 80 Wentylatory chłodzące
F4 60 Świece żarowe
F5 – Nieużywany
F6 10 Diesel:

Zarządzanie silnikiem

F6 15 Benzyna:

Zarządzanie silnikiem

F7 5 Przekaźniki
F8 10 Diesel:

Zarządzanie silnikiem

F8 15 Benzyna:

Zarządzanie silnikiem

F9 10 Diesel:

Zarządzanie silnikiem

F9 15 Benzyna:

Zarządzanie silnikiem

F10 10 Benzyna:

Zarządzanie silnikiem

F11 10 Zarządzanie silnikiem
F12 10 Diesel:

Zarządzanie silnikiem

F12 20 Benzyna:

Zarządzanie silnikiem

F13 15 Klimatyzacja
F14 15 Diesel:

Zarządzanie silnikiem

F15 40 Rozrusznik
F 16 100 Podgrzewacz PTC z silnikiem Diesla
F17 60 Zasilanie skrzynki bezpieczników w przedziale pasażerskim
F18 60 Zasilanie skrzynki bezpieczników w przedziale pasażerskim
F19 60 Zasilanie skrzynki bezpiecznikowej bagażnika
F20 60 Zasilanie skrzynki bezpiecznikowej bagażnika
F21 60 Zasilanie skrzynki bezpiecznikowej przedziału bagażowego;

Moduł audio.

F22 30 Wycieraczki
F23 40 Nieużywany
F24 30 Spryskiwacze reflektorów
F25 30 ABS
F26 40 ABS
F27 40 Nieużywany
F28 40 Dmuchawa nagrzewnicy
F29 – –
F30 15 Nieużywany
F31 15 Klaksony
F32 20 Dodatkowa nagrzewnica oleju napędowego
F33 5 Przekaźniki
F34 40 Podgrzewana szyba przednia (lewa)
F35 40 Podgrzewana szyba przednia (prawa)
F36 5 Nieużywany
F37 10 Podgrzewane dysze spryskiwaczy
F38 10 AFS (silniki lamp RH)
F39 10 Kontrola klimatu
F40 10 2006-2010:

Nieużywany;

2011-2012:

Pomocnicza pompa wodna.

F41 20 Zasilanie skrzynki bezpieczników w przedziale pasażerskim
F42 15 Zarządzanie silnikiem
F43 5 Sterowanie poziomowaniem reflektorów -AFS
F44 10 AFS (silniki lamp lewych)
F45 15 Zapalniczka

Bagażnik

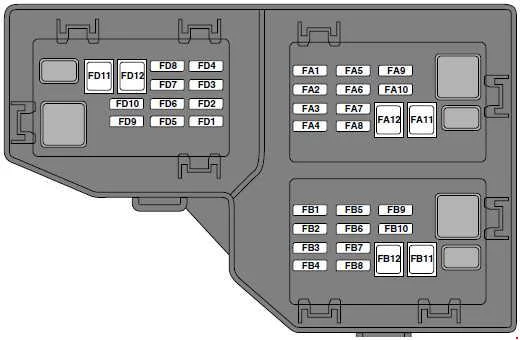

Land Rover Freelander II i LR2 (2006-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
FA1 25 Sterowanie drzwiami kierowcy
FA2 25 Sterowanie drzwiami dla pasażerów
FA3 25 Elementy sterujące tylnymi lewymi drzwiami
FA4 25 Sterowanie tylnymi prawymi drzwiami
FA5 – –
FA6 15 Tylne gniazdo akcesoriów
FA7 30 Ogrzewana tylna szyba
FA8 – –
FA9 15 Moc przyczepy
FA10 30 Elektryczny fotel kierowcy
FA11 40 Moc przyczepy
FA12 – –
FB1 10 Czujnik parkowania
FB2 – –
FB3 15 Ogrzewanie siedzenia kierowcy
FB4 15 Ogrzewanie fotela pasażera z przodu
FB5 15 Lodówka do przyczepy kempingowej
FB6 15 Elektroniczny centralny mechanizm różnicowy
FB7 – –
FB8 – –
FB9 30 Elektryczny fotel pasażera
FB10 – –
FB11 – –
FB12 – –
FD1 10 System audio i ekran dotykowy
FD2 – –
FD3 10 DAB
FD4 5 Telefon Bluetooth
FD5 – –
FD6 10 Jednostka audio
FD7 – –
FD8 – –
FD9 30 Wzmacniacz dźwięku
FD10 – –
FD11 – –
FD12 – –

2013-2014

Przedział pasażerski

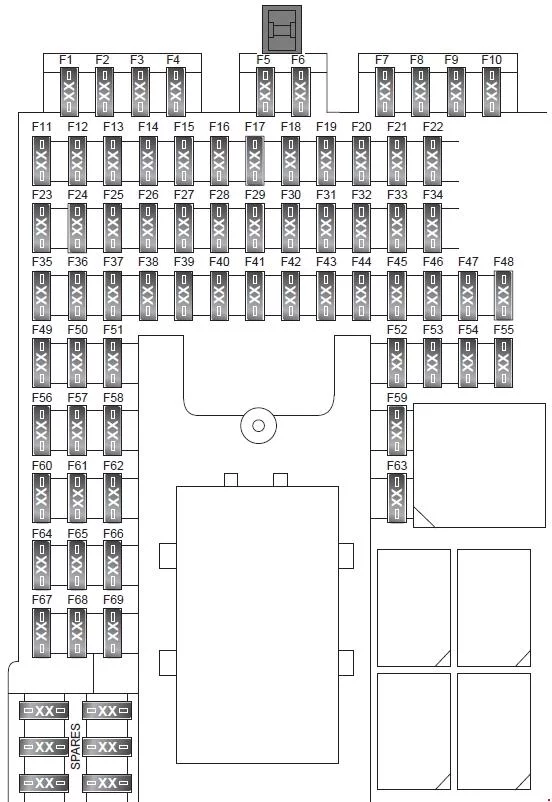

Land Rover Freelander II i LR2 (2006-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 5 Odbiornik RF;

Czujnik ruchu we wnętrzu;

System monitorowania ciśnienia w oponach (TPMS).

F2 – –
F3 15 Przednie światła przeciwmgielne
F4 – –
F5 5 Moduł kontroli poślizgu
F6 5 Zasilanie zapłonu skrzynki bezpieczników w komorze silnika i

przekaźników skrzynki bezpieczników w bagażniku.

F7 – –
F8 25 Moduł drzwi przednich pasażera
F9 5 EPB
F10 5 Podgrzewane dysze spryskiwaczy
F11 10 Lekka przyczepa cofania
F12 10 Światła cofania;

Kontrola lustra.

F13 – –
F14 5 Włącznik pedału hamulca
F15 30 Ogrzewana tylna szyba
F 16 – –
F17 5 Moduł pojazdu bezkluczykowego (KVM)
F18 – –
F19 5 Moduł sterujący układu napędowego (PCM)
F20 5 Pedał gazu
F21 5 Tablica przyrządów;

Konsola środkowa;

Elektryczna grzałka wspomagająca.

F22 5 Moduł sterujący skrzyni biegów (TCM)
F23 – –
F24 5 Tylne światło przeciwmgielne (prawa strona)
F25 5 Tylne światło przeciwmgielne (lewa strona)
F26 – –
F27 – –
F28 – –
F29 – –
F30 – –
F31 5 Moduł napięciowy;

Czujnik deszczu;

Lampka dezaktywacji poduszki powietrznej pasażera (PAD).

F32 25 Moduł drzwi kierowcy
F33 – –
F34 10 Klapka paliwa
F35 – –
F36 5 Sygnalizator akustyczny z zasilaniem bateryjnym
F37 5 Ceny drogowe (tylko Singapur)
F38 15 Spryskiwacz przedniej szyby
F39 25 Moduł drzwi tylnych (lewa strona)
F40 5 Zegar;

Przełącznik pamięci drzwi.

F41 – –
F42 30 Siedzenie kierowcy
F43 15 Spryskiwacz tylnej szyby
F44 25 Moduł drzwi tylnych (prawa strona)
F45 30 Fotel pasażera z przodu
F46 – –
F47 20 Moduł szyberdachu i rolety przeciwsłonecznej
F48 15 Złącze przyczepy
F49 – –
F50 – –
F51 5 Przełączniki na kierownicy
F52 20 Zapalniczka do cygar (przód)
F53 – –
F54 – –
F55 20 Gniazdo pomocnicze (konsola tylna)
F56 10 Moduł kontroli ograniczeń (RCM)
F57 10 Obwody oszczędzania akumulatora;

Lampa lusterka kosmetycznego;

Lampa rękawicowa;

Lampka w górnej konsoli.

F58 – –
F59 – –
F60 5 Moduł sterujący czujnika klasyfikacji pasażerów (OCSCM)
F61 5 Moduł anteny immobilizera (IAU)
F62 10 Moduł klimatyzacji
F63 20 Dodatkowe gniazdo (bagażnik)
F64 – –
F65 – –
F66 5 Złącze diagnostyki pokładowej (OBD)
F67 – –

Komora silnika

Land Rover Freelander II i LR2 (2006-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 – Nieużywany
F2 5 Moduł napięciowy
F3 80 Wentylatory chłodzące
F4 60 Świece żarowe
F5 – Nieużywany
F6 15 Zarządzanie silnikiem;

Czujniki tlenu.

F7 5 Przekaźniki
F8 20 Zarządzanie silnikiem
F9 10 Zarządzanie silnikiem
F10 15 Automatyczna skrzynia
F11 10 Zarządzanie silnikiem
F12 15 Zarządzanie silnikiem
F13 10 Klimatyzacja
F14 15 Zarządzanie silnikiem;

Klimatyzacja.

F15 40 Rozrusznik
F 16 100 Podgrzewacz PTC z silnikiem Diesla
F17 60 Zasilanie skrzynki bezpieczników w przedziale pasażerskim
F18 60 Zasilanie skrzynki bezpieczników w przedziale pasażerskim
F19 60 Zasilanie skrzynki bezpiecznikowej bagażnika;

System nagłośnieniowy.

F20 60 Zasilanie skrzynki bezpiecznikowej bagażnika
F21 60 Zasilanie skrzynki bezpiecznikowej bagażnika
F22 30 Wycieraczki
F23 40 Zasilanie skrzynki bezpieczników w przedziale pasażerskim
F24 – Nieużywany
F25 30 ABS
F26 40 ABS
F27 40 Zasilanie skrzynki bezpieczników w przedziale pasażerskim
F28 40 Dmuchawa nagrzewnicy
F29 – Nieużywany
F30 15 Spryskiwacz reflektorów
F31 15 Klaksony
F32 20 Dodatkowa nagrzewnica oleju napędowego
F33 5 Przekaźniki
F34 40 Podgrzewana szyba przednia (LH)
F35 40 Podgrzewana szyba przednia (RH)
F36 5 Dodatkowa pompa wodna nagrzewnicy (tylko olej napędowy)
F37 20 Pompa paliwowa
F38 10 Moduł pomocy w parkowaniu
F39 – Nieużywany
F40 – Nieużywany
F41 – Nieużywany
F42 5 Regulacja ustawienia reflektorów
F43 5 Automatyczne światła drogowe. Tylna kamera
F44 10 Podgrzewana kierownica
F45 5 Dodatkowa pompa wodna nagrzewnicy (tylko olej napędowy)

Bagażnik

Land Rover Freelander II i LR2 (2006-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
FB1 15 Elektroniczny centralny mechanizm różnicowy
FB2 15 Lodówka do przyczepy kempingowej
FB3 15 Podgrzewacz fotela kierowcy
FB4 15 Ogrzewanie przedniego siedzenia pasażera
FB5 5 Sterowanie nagrzewnicą pomocniczą
FB6 – –
FB7 – –
FB8 10 Tablica przyrządów
FB9 5 System ogrzewania i wentylacji
FB10 – –
FB11 – –
FB12 – –
FD1 10 System nagłośnieniowy. Ekran dotykowy
FD2 15 System nagłośnieniowy
FD3 10 Radio cyfrowe
FD4 – –
FD5 5 Elektryczne przełączniki fotela
FD6 30 Elektryczny hamulec postojowy (EPB)
FD7 15 Tylna wycieraczka
FD8 30 EPB
FD9 – –
FD10 5 Wzmacniacz dźwięku
FD11 40 Wzmacniacz dźwięku
FD12 – –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
