W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Adam z lat: 2015, 2017.

Opel Adam to niewielki, miejski samochód produkowany przez niemiecką markę w latach 2013-2019. W 2015 roku model przeszedł facelifting, który wprowadził niewielkie zmiany stylistyczne oraz usprawnienia techniczne.

W latach 2015-2017 Opel Adam dostępny był w trzech wersjach wyposażenia: Jam, Glam oraz Slam. Samochód oferował duży wybór silników, począwszy od jednostek benzynowych o pojemnościach od 1.0 do 1.4 litra, aż po silniki wysokoprężne o pojemności 1.3 litra. Wszystkie silniki spełniały normy emisji spalin Euro 6.

Wnętrze Opel Adam w wersji po liftingu otrzymało nowy system multimedialny IntelliLink, umożliwiający połączenie z systemami Apple CarPlay i Android Auto. Klienci mieli również do wyboru bogate opcje personalizacji, w tym szeroki wybór kolorów nadwozia i elementów wnętrza, takich jak tapicerki czy ozdobne panele.

Opel Adam w wersji po liftingu otrzymał także szereg usprawnień technicznych, w tym lepsze tłumienie drgań i hałasu, co wpłynęło pozytywnie na komfort jazdy. Samochód był wyposażony w systemy bezpieczeństwa, takie jak ABS, ESP czy sześć poduszek powietrznych.

Podsumowując, Opel Adam po faceliftingu w latach 2015-2017 oferował bogate opcje personalizacji, nowoczesne systemy multimedialne oraz szeroki wybór silników. Samochód był przeznaczony dla klientów poszukujących niewielkiego, miejskiego auta o stylowym designie i dobrej jakości wykonania.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

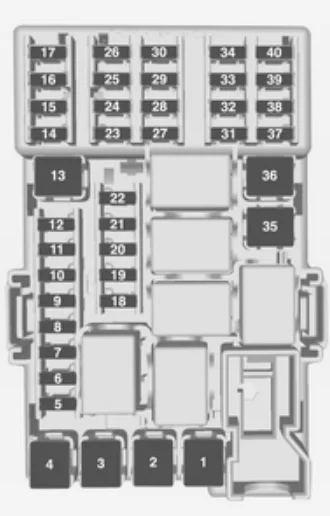

Komora silnika

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Opel Adam (2015-2017) - schematy bezpieczników i przekaźników

Numer Opis
1 –
2 Przełącznik lusterka zewnętrznego
3 Moduł sterowania nadwozia
4 Składany szyberdach/moduł sterowania podwoziem
5 ABS
6 Światło do jazdy dziennej lewe
7 –
8 Moduł sterowania nadwozia
9 Czujnik akumulatora pojazdu
10 Poziomowanie reflektorów;

TPMS;

Składany szyberdach.

11 Tylna wycieraczka
12 Odmgławianie szyb
13 Światło do jazdy dziennej prawe
14 Odmgławianie lusterek bocznych
15 –
16 Moduł sterujący podwozia;

System LPG.

17 Lusterko wewnętrzne
18 Moduł sterujący silnika
19 Pompa paliwowa
20 –
21 Cewka wtryskowa
22 –
23 System wtrysku
24 System spryskiwaczy
25 System oświetleniowy
26 Moduł sterujący silnika
27 –
28 Moduł sterujący silnika
29 Moduł sterujący silnika
30 –
31 Reflektor lewy
32 Reflektor prawy
33 Moduł sterujący silnika
34 Klakson
35 Sprzęgło
36 –

Opel Adam (2015-2017) - schematy bezpieczników i przekaźników

Numer Opis
1 Pompa ABS
2 Przednia wycieraczka
3 Dmuchawa
4 Panel przyrządów
5 –
6 –
7 Elektryczna pompa próżniowa
8 Niski poziom wentylatora chłodzącego
9 Wysoki poziom wentylatora chłodzącego
10 Wentylator chłodzący;

Elektryczna pompa próżniowa,

11 Rozrusznik

Panel przyrządów

Pojazdy z kierownicą po lewej stronie:
Skrzynka bezpieczników znajduje się za włącznikiem świateł w tablicy rozdzielczej. Przytrzymaj uchwyt, a następnie pociągnij i złóż włącznik światła.

Pojazdy z kierownicą po prawej stronie:
Znajduje się za pokrywą w schowku. Otwórz schowek, a następnie otwórz pokrywę i złóż ją.

Opel Adam (2015-2017) - schematy bezpieczników i przekaźników

Numer Opis
1 –
2 –
3 Okna elektryczne
4 Transformator napięcia
5 Moduł sterowania nadwozia 1
6 Moduł sterujący nadwozia 2
7 Moduł sterowania nadwozia 3
8 Moduł sterowania nadwozia 4
9 Moduł sterowania nadwozia 5
10 Moduł sterowania nadwozia 6
11 Moduł sterowania nadwozia 7
12 Moduł sterowania nadwozia 8
13 –
14 Pokrywa bagażnika
15 Złącze diagnostyczne
16 Złącze danych
17 Zapłon
18 System klimatyzacji
19 Wzmacniacz dźwięku
20 Asystent parkowania
21 Przełącznik hamulca
22 System nagłośnieniowy
23 Wyświetlacz
24 –
25 Onstar
26 Panel przyrządów
27 Ogrzewanie fotela kierowcy
28 –
29 –
30 Panel przyrządów
31 Klakson
32 Ogrzewanie fotela pasażera
33 Podgrzewana kierownica
34 –
35 –
36 –
37 Tylna wycieraczka
38 Zapalniczka
39 –
40 –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
