Opel Adam (2013-2014) – schematy bezpieczników i przekaźników

Rocznik 2013-2014
Zaktualizowano 10.05.2023
Opel Adam (2013-2014) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Adam z lat: 2013, 2014.

Opel Adam to miejski samochód produkowany w latach 2013-2019, który zastąpił w gamie niemieckiego producenta model Agila. Oferowany był z różnymi silnikami benzynowymi, począwszy od 1,0 l i mocy 70 KM, aż po jednostkę 1,4 l i mocy 100 KM. Do wyboru była także skrzynia biegów manualna lub automatyczna.

Wewnątrz, Adam oferował przestronne i kolorowe wnętrze z bogatym wyposażeniem w standardzie. Wyróżniającymi się elementami były np. kolorowe panele deski rozdzielczej oraz wykończenie siedzeń w kontrastującym kolorze.

Adam oferowany był w trzech wersjach wyposażenia: Jam, Glam i Slam. Każda z wersji różniła się wyposażeniem i stylistyką. W wyposażeniu standardowym samochodu znalazły się m.in. elektrycznie sterowane lusterka, system audio CD/MP3 z Bluetooth, klimatyzacja manualna, a także system kontroli trakcji.

W kwestii bezpieczeństwa, Adam oferował wiele systemów, w tym: ABS, ESP, ASR, system kontroli ciśnienia w oponach, a także cztery poduszki powietrzne.

Adam wyróżniał się nie tylko kolorowymi i osobistymi stylizacjami, ale także swoją niewielką, miejską sylwetką. Samochód ten był idealny dla osób, które szukały kompaktowego i przyjemnego w prowadzeniu pojazdu, który oferował wiele opcji personalizacji.

Podsumowując, Opel Adam to miejski samochód z charakterem, który oferował bogate wyposażenie, przyjazne wnętrze i możliwość personalizacji. Samochód ten cieszył się popularnością ze względu na swoją oryginalną stylistykę i wszechstronne zastosowanie.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

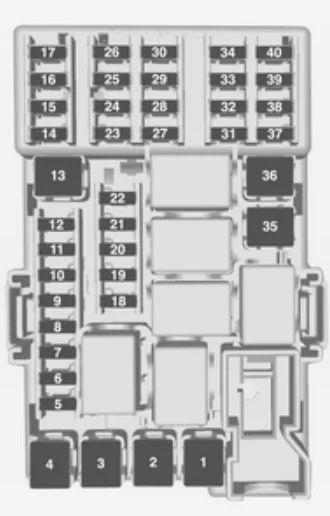

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Opel Adam (2013-2014) - schematy bezpieczników i przekaźników

Numer Opis
1 –
2 Przełącznik lusterka zewnętrznego
3 Moduł sterowania nadwozia
4 Moduł sterujący podwozia
5 ABS
6 Światło do jazdy dziennej lewe
7 –
8 Moduł sterowania nadwozia
9 Czujnik akumulatora pojazdu
10 Poziomowanie reflektorów;

TPMS.

11 Tylna wycieraczka
12 Odmgławianie szyb
13 Światło do jazdy dziennej prawe
14 Odmgławianie lustra
15 –
16 Instalacja LPG
17 Lusterka wewnętrzne
18 Moduł sterujący silnika
19 Pompa paliwowa
20 –
21 Cewka wtryskowa
22 –
23 System wtrysku
24 System spryskiwaczy
25 System oświetleniowy
26 Moduł sterujący silnika
27 –
28 Moduł sterujący silnika
29 Moduł sterujący silnika
30 –
31 Reflektor lewy
32 Reflektor prawy
33 Moduł sterujący silnika
34 Klakson
35 Sprzęgło
36 –

Opel Adam (2013-2014) - schematy bezpieczników i przekaźników

Numer Opis
1 Pompa ABS
2 Przednia wycieraczka
3 Dmuchacz
4 Panel przyrządów
5 –
6 –
7 –
8 Niski poziom wentylatora chłodzącego
9 Wysoki poziom wentylatora chłodzącego
10 Wentylator chłodzący
11 Rozrusznik

Panel przyrządów

Pojazdy z kierownicą po lewej stronie:
Skrzynka bezpieczników znajduje się za włącznikiem świateł w tablicy rozdzielczej. Przytrzymaj uchwyt, a następnie pociągnij i złóż włącznik światła.

Pojazdy z kierownicą po prawej stronie:
Znajduje się za pokrywą w schowku. Otwórz schowek, a następnie otwórz pokrywę i złóż ją.

Opel Adam (2013-2014) - schematy bezpieczników i przekaźników

Numer Opis
1 –
2 –
3 Okna elektryczne
4 Transformator napięcia
5 Moduł sterowania nadwozia 1
6 Moduł sterujący nadwozia 2
7 Moduł sterowania nadwozia 3
8 Moduł sterowania nadwozia 4
9 Moduł sterowania nadwozia 5
10 Moduł sterowania nadwozia 6
11 Moduł sterowania nadwozia 7
12 Moduł sterowania nadwozia 8
13 –
14 Bagażnik
15 Złącze diagnostyczne
16 Połączenie łącza danych
17 Zapłon
18 System klimatyzacji
19 Wzmacniacz dźwięku
20 Asystent parkowania
21 Przełącznik hamulca
22 System nagłośnieniowy
23 Wyświetlacz
24 –
25 –
26 Panel przyrządów
27 Ogrzewanie fotela kierowcy
28 –
29 –
30 Panel przyrządów
31 Klakson
32 Ogrzewanie fotela pasażera
33 Podgrzewana kierownica
34 –
35 –
36 –
37 Tylna wycieraczka
38 Zapalniczka
39 –
40 –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
