Opel Astra K (2020-2021) – schematy bezpieczników i przekaźników

Rocznik 2020-2021
Zaktualizowano 10.05.2023
Opel Astra K (2020-2021) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Astra K z lat: 2020, 2021.

Opel Astra K to piąta generacja kompaktowego samochodu osobowego produkowanego przez niemiecką firmę Opel od 2015 roku. W latach 2020-2021 model przeszedł drobne zmiany kosmetyczne oraz technologiczne.

Wizualnie, Astra K pozostała prawie bez zmian w porównaniu z poprzednim rokiem modelowym, jednak wprowadzono kilka nowych elementów. Przykładowo, wersja Ultimate ma teraz nowe, ciemniejsze wykończenia reflektorów oraz zderzaków przednich i tylnych. Nowością są również kolorowe nakładki na zderzaki, które dodają nowoczesnego stylu.

Pod maską nie ma większych zmian, ale wprowadzono nowe technologie, takie jak system oczyszczania powietrza i układ zapłonowy z bezprzewodowym ładowaniem.

W kabinie, Opel Astra K nadal oferuje przestronne wnętrze, które zapewnia wysoki komfort jazdy dla kierowcy i pasażerów. Wersja Ultimate ma nowe, sportowe fotele z czerwonymi przeszyciami oraz nowy design zegarów i kokpitu.

Opel Astra K 2020-2021 oferuje również nowe funkcje technologiczne, w tym system multimedialny z 8-calowym ekranem dotykowym, obsługą Apple CarPlay i Android Auto oraz ładowaniem indukcyjnym. Kierowcy mogą również korzystać z systemu bezkluczykowego dostępu oraz asystenta pasa ruchu i systemu monitorowania martwego pola.

Podsumowując, Opel Astra K to wygodny i praktyczny samochód z nowoczesnymi technologiami, który oferuje wygodną i przyjemną jazdę zarówno na krótkie, jak i długie dystanse.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

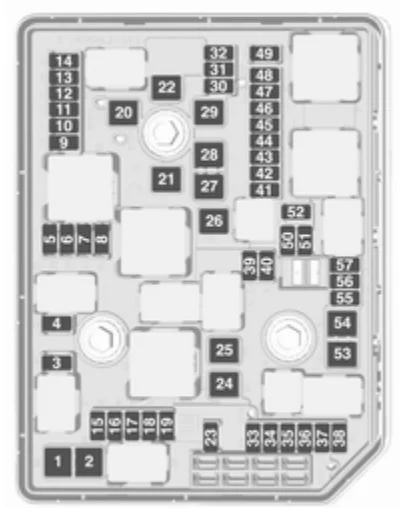

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.

Opel Astra K (2020-2021) - schematy bezpieczników i przekaźników

Opel Astra K (2020-2021) - schematy bezpieczników i przekaźników

Numer Opis
1 Rozrusznik
2 Rozrusznik
3 Czujnik spalin
4 Moduł sterujący silnika
5 Funkcje silnika;

Aktywna przesłona kraty wlotu powietrza.

6 Moduł sterujący skrzynią biegów
7 System ostrzegania o zderzeniu czołowym;

Adaptacyjny układ automatycznej kontroli prędkości.

8 Moduł sterujący silnika
9 Układ sterowania ogrzewania, wentylacji i klimatyzacji
10 Układ wydechowy silnika wysokoprężnego
11 Układ blokowania klapy tylnej;

Skrzynia biegów.

12 Funkcja masażu kręgosłupa lędźwiowego
13 Pompa płynu podgrzanego;

Układ wydechowy silnika wysokoprężnego.

14 Układ wydechowy silnika wysokoprężnego
15 Czujnik spalin
16 Układ wtryskowy paliwa
17 Układ wtryskowy paliwa
18 Układ wydechowy silnika wysokoprężnego
19 –
20 –
21 –
22 ABS
23 Spryskiwacze szyby przedniej i tylnej
24 –
25 Podgrzewanie paliwa w silnikach wysokoprężnych
26 Moduł sterujący skrzynią biegów
27 Elektryczny moduł tylnej klapy
28 –
29 Ogrzewana szyba tylna
30 Podgrzewanie lusterka
31 –
32 Transformator prądu stałego;

Wyświetlacz LED;

Nagrzewnica elektryczna;

Ogrzewanie;

Wentylacja;

Klimatyzacja;

Sterownik świec żarowych.

33 –
34 Klakson
35 Moduł sterujący silnika
36 Prawa lampa świateł drogowych (halogenowa, Eco LED);

Prawa lampa świateł mijania (LED).

37 Lewa lampa świateł drogowych (halogenowa, Eco LED)
38 Reflektor LED;

Automatyczna regulacja zasięgu świateł.

39 Przednie światło przeciwmgielne
40 Moduł bramy centralnej
41 –
42 Ręczna regulacja zasięgu świateł
43 Pompa paliwowa
44 Kamera cofania;

Wewnętrzne lusterko wsteczne;

Moduł przyczepy.

45 Reflektor LED lewy;

Automatyczna regulacja zasięgu świateł lewych.

46 Zestaw wskaźników
47 Blokada kolumny kierownicy
48 Tylna wycieraczka
49 Zewnętrzne lusterko wsteczne.
50 Reflektor LED prawy;

Automatyczna regulacja zasięgu świateł prawych.

51 Lewe światło mijania (LED)
52 Moduł sterujący silnika;

Moduł sterujący skrzyni biegów.

53 Wycieraczka przedniej szyby
54 Wycieraczka przedniej szyby
55 Układ wydechowy silnika wysokoprężnego
56 –
57 –

Dodatkowe bezpieczniki znajdują się w pobliżu akumulatora pojazdu:

Opel Astra K (2020-2021) - schematy bezpieczników i przekaźników

Numer Opis
1 Pompa paliwowa
2 Moduł sterujący silnika
3 Zasilacz

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się za osłoną na konsoli środkowej.

Opel Astra K (2020-2021) - schematy bezpieczników i przekaźników

Jeśli osłona bezpiecznika ma złącze zasilania, należy ją zdjąć za pomocą adaptera i śrubokręta (adapter jest schowany w schowku podręcznym).

Opel Astra K (2020-2021) - schematy bezpieczników i przekaźników

Numer Opis
1 Ogrzewanie tylnych foteli (tylko w pojazdach bez syreny autoalarmu)
2 System klimatyzacji;

Wentylator.

3 Fotel elektryczny po stronie kierowcy
4 Fotel elektryczny po stronie pasażera.
5 Układ ABS
6 Elektrycznie sterowana szyba przednia
7 –
8 Podgrzewana kierownica
9 Moduł sterujący nadwozia 8
10 Tylne okno elektryczne
11 Szyberdach
12 Moduł sterujący nadwozia 6
13 Ogrzewanie siedzenia (tylko w pojazdach bez syreny alarmowej)
14 Lusterko zewnętrzne
15 Moduł sterujący nadwozia 1
16 Moduł sterujący nadwozia 7
17 Moduł sterujący nadwozia 4
18 Moduł sterujący nadwozia 3
19 Przyłącze łącza danych
20 System poduszek powietrznych
21 Układ sterowania ogrzewania, wentylacji i klimatyzacji
22 Centralny zamek – klapa tylna
23 Układ elektronicznego kluczyka
24 Funkcja pamięci elektrycznie regulowanego fotela
25 Kierownica z systemem poduszek powietrznych
26 Wyłącznik zapłonu;

Blokada kolumny kierownicy.

27 Moduł sterujący nadwozia 2
28 Gniazdo USB
29 Zapalniczka;

Gniazdo zasilania z przodu.

30 Dźwignia zmiany biegów
31 Wycieraczka tylnej szyby
32 Moduł sterujący skrzynią biegów
33 Alarm;

Syrena alarmowa.

34 Asystent parkowania;

System monitorowania martwego pola w lusterkach;

System Infotainment;

Gniazdo USB.

35 SOS
36 Wyświetlacz informacyjny;

Zestaw wskaźników.

37 System audio-nawigacyjny;

Radio.

Skrzynka bezpieczników w przedziale ładunkowym/bagażniku

Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za osłoną.

Opel Astra K (2020-2021) - schematy bezpieczników i przekaźników

Numer Opis
1 –
2 –
3 Moduł sterujący przyczepy
4 –
5 –
6 –
7 –
8 –
9 –
10 –
11 Wzmacniacz
12 Ogrzewanie przednich siedzeń (w pojazdach z syreną alarmową)
13 Ogrzewanie tylnych siedzeń (w pojazdach z syreną alarmową)
14 Zapłon
15 Wentylacja foteli
16 Wtyk przyczepy
17 Wtyk przyczepy
18 –
19 –
20 –
21 Elektryczne składanie tylnych siedzeń
22 –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
