W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Crossland z lat: 2021, 2022.

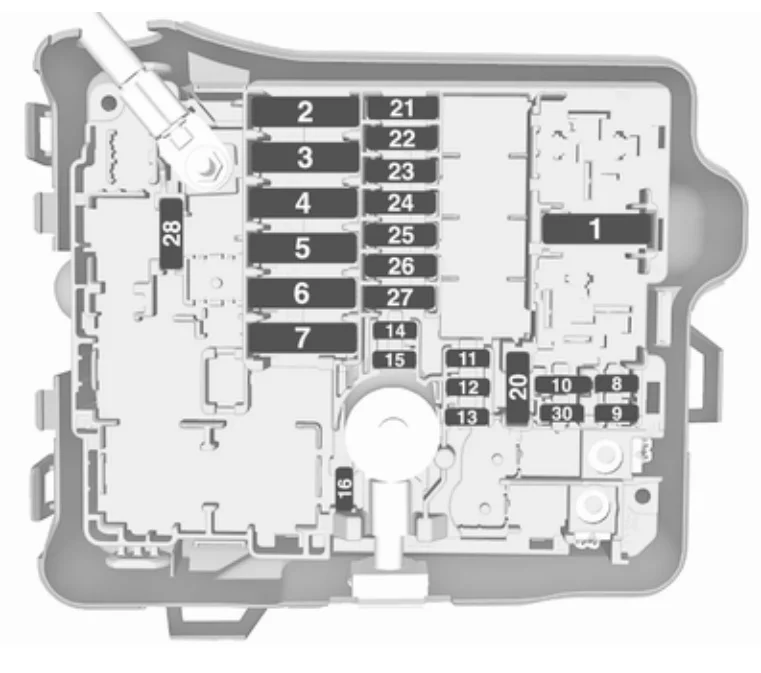

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części komory silnika.

Opel Crossland (2021-2022) - schematy bezpieczników i przekaźników

Opel Crossland (2021-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 Wentylator, klimatyzacja sterowana elektronicznie
2 –
3 Skrzynka bezpieczników nadwozia
4 –
5 Skrzynka bezpieczników tablicy rozdzielczej
6 Chłodnica silnika
7 Moduł sterujący nadwozia
8 Sterowanie silnika, pompa paliwa
9 Sterowanie silnika
10 Sterowanie silnika
11 Sterowanie silnika
12 Chłodnica silnika
13 Moduł sterujący nadwozia
14 Czujnik inteligentnego akumulatora
15 –
16 Przednie światło przeciwmgielne
17 –
18 Światło drogowe (prawe)
19 Światło drogowe (lewe)
20 Sterowanie silnika, pompa paliwa
21 Rozrusznik
22 –
23 Rozrusznik
24 Hak holowniczy
25 Skrzynka bezpieczników w desce rozdzielczej
26 Moduł sterujący skrzynią biegów
27 Moduł sterujący nadwozia
28 Moduł sterujący silnika
29 Przednia wycieraczka
30 Moduł sterujący nadwozia

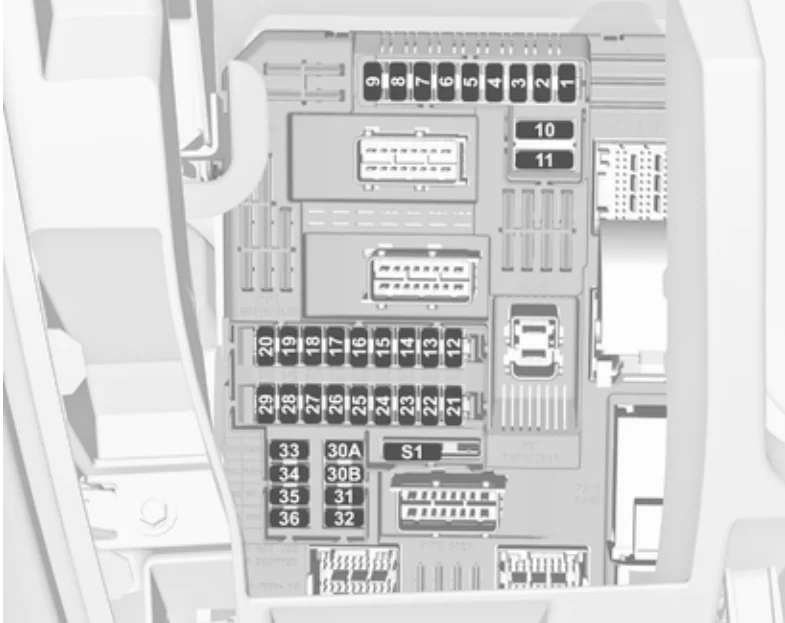

Skrzynka bezpieczników po lewej stronie tablicy rozdzielczej

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za osłoną w tablicy rozdzielczej.
Zdjąć osłonę z boku i zdjąć.
Opel Crossland (2021-2022) - schematy bezpieczników i przekaźników

W pojazdach z kierownicą po prawej stronie znajduje się za osłoną w schowku podręcznym.
Otwórz schowek i zdejmij pokrywę.

Opel Crossland (2021-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 Lusterko wewnętrzne, układ wydechowy, układ kierowniczy ze wspomaganiem elektrycznym, czujnik sprzęgła, LPG, regulacja lusterek zewnętrznych, ładowanie indukcyjne
2 –
3 Hak holowniczy
4 Klakson
5 Pompka spryskiwacza szyby przedniej i tylnej
6 Pompka spryskiwacza szyby przedniej i tylnej
7 Podgrzewana kierownica
8 Tylna wycieraczka
9 –
10 Centralny zamek
11 Centralny zamek
12 Zestaw wskaźników
13 System klimatyzacji;

USB.

14 OnStar, Moduł BTA
15 Zestaw wskaźników, układ ogrzewania, wentylacji i klimatyzacji
16 Hamulec, rozrusznik, opóźnione wyłączenie zasilania
17 Zestaw wskaźników
18 Inteligentny system wspomagania parkowania
19 Moduł górnej kolumny, moduł sterujący przyczepy
20 –
21 Autoalarm, przycisk rozrusznika
22 Czujnik deszczu;

Kamera przednia;

23 Moduł drzwi
24 Inteligentny system wspomagania parkowania, kamera, Infotainment
25 Poduszka powietrzna
26 Moduł górnej kolumny
27 Komunikat dotyczący autoalarmu
28 –
29 Infotainment
30 –
31 Infotainment
32 Gniazdo zasilania z przodu
33 –
34 Podgrzewane lusterka zewnętrzne;

Moduł drzwi.

35 Zestaw wskaźników;

Przełącznik świateł;

Zaawansowany asystent parkowania;

Moduł sterujący skrzyni biegów.

36 Lampki oświetlenia wnętrza, lampki w osłonach przeciwsłonecznych, oświetlenie schowka w desce rozdzielczej

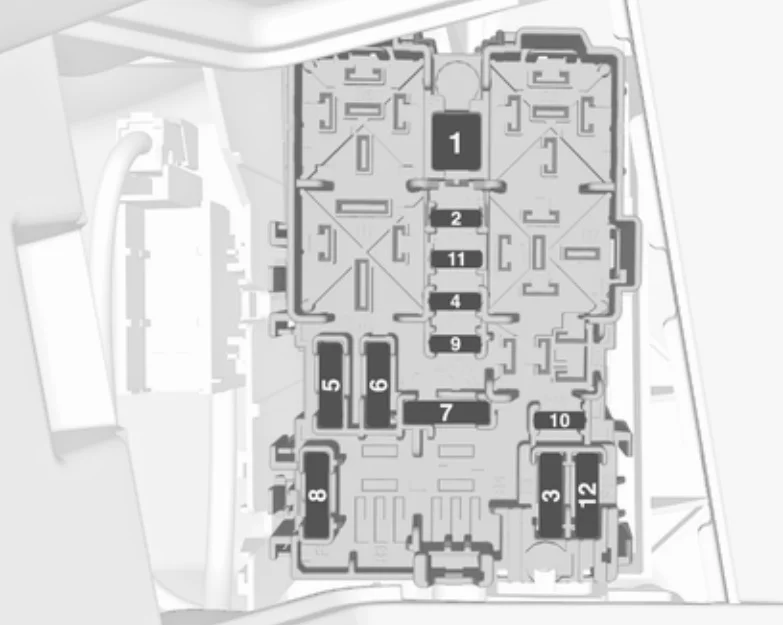

Skrzynka bezpieczników po prawej stronie tablicy rozdzielczej

W samochodach z kierownicą po lewej stronie znajduje się za osłoną w schowku podręcznym.
Otwórz schowek i zdejmij pokrywę, zdejmij wspornik.
Opel Crossland (2021-2022) - schematy bezpieczników i przekaźników

W pojazdach z kierownicą po prawej stronie skrzynka bezpieczników znajduje się za osłoną w tablicy rozdzielczej.
Zdjąć osłonę z boku.

Opel Crossland (2021-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 Ogrzewana szyba tylna
2 Podgrzewane lusterka zewnętrzne
3 Szyby otwierane elektrycznie w drzwiach przednich
4 Jednostka sterująca drzwi kierowcy
5 Szyby otwierane elektrycznie w drzwiach tylnych
6 Podgrzewanie foteli
7 –
8 Infotainment
9 –
10 Gniazdo zasilania z tyłu
11 –
12 –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
