Opel Crossland X (2017-2020) – schematy bezpieczników i przekaźników

Rocznik 2017-2020
Zaktualizowano 10.05.2023
Opel Crossland X (2017-2020) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Crossland X z lat: 2017, 2018, 2019, 2020.

Opel Crossland X to miejski crossover, który debiutował w 2017 roku. Bazuje na platformie PSA, dzielonej z m.in. Citroenem C3 Aircrossem i Peugeotem 2008. Samochód ten jest mniejszy od modelu Mokka X i zastępuje w gamie Opla Merivę. Crossland X ma 4,2 metra długości, a jego kształt zyskał uznanie wśród kierowców poszukujących auta miejskiego i praktycznego. Z przodu znajdziemy charakterystyczną dla Opla chromowaną kratkę, a z boku szpiczaste lampy i wyraziste przetłoczenia.

Wewnątrz dominuje stylizacja charakterystyczna dla Opla, a ergonomia jest bardzo dobra. Deska rozdzielcza jest intuicyjna i łatwa w obsłudze. Samochód wyposażony jest m.in. w system multimedialny z ekranem dotykowym, klimatyzację automatyczną, elektrycznie sterowane szyby i lusterka, a także systemy bezpieczeństwa takie jak automatyczne hamowanie awaryjne czy asystenta parkowania.

Silniki Crosslanda X oferowane są w benzynowej i dieslowej wersji. Najmocniejsza jednostka benzynowa to 1,2-litrowy silnik o mocy 130 KM, a w dieslu najmocniejsza jednostka to 1,5-litrowy silnik o mocy 120 KM. Samochód wyposażony jest w manualną lub automatyczną skrzynię biegów, a także w napęd na przednie koła.

Zawieszenie auta zapewnia dobry komfort jazdy, a wersja z większymi felgami może być nieco sztywna. Przestrzeń na tylnej kanapie jest wystarczająca dla dwóch dorosłych pasażerów, a bagażnik oferuje 410 litrów pojemności, którą można zwiększyć do 1 255 litrów po złożeniu tylnej kanapy.

Opel Crossland X to ciekawa propozycja dla osób szukających miejskiego crossovera o niebanalnym wyglądzie i dobrym wyposażeniu. Samochód ten oferuje również wysoki poziom bezpieczeństwa, a jego niskie koszty eksploatacji sprawiają, że jest on interesującą opcją dla kierowców, którzy cenią sobie funkcjonalność i oszczędność.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

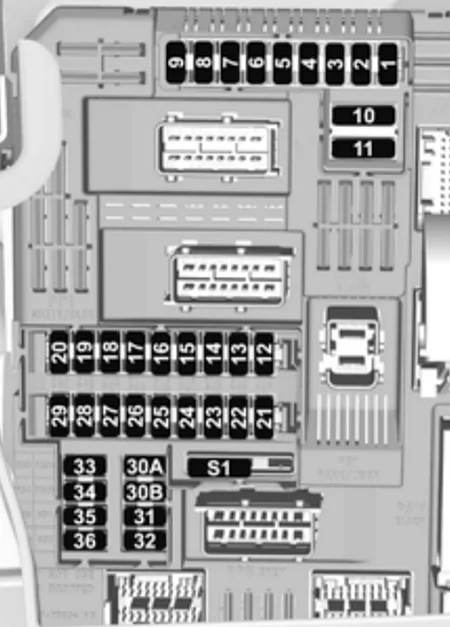

Skrzynka bezpieczników po lewej stronie tablicy rozdzielczej

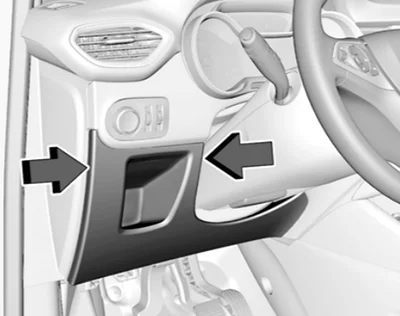

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za pokrywą w tablicy rozdzielczej.
Odłącz osłonę z boku i zdejmij.

Opel Crossland X (2017-2020) - schematy bezpieczników i przekaźników

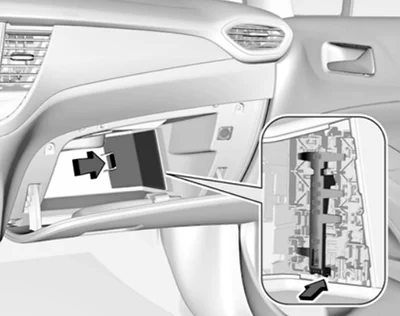

W pojazdach z kierownicą po prawej stronie znajduje się za osłoną w schowku podręcznym.
Otwórz schowek i zdejmij pokrywę.

Opel Crossland X (2017-2020) - schematy bezpieczników i przekaźników

Numer Opis
1 Lusterko wewnętrzne / Układ wydechowy / Elektryczne wspomaganie kierownicy / Czujnik sprzęgła / LPG / Regulacja lusterek zewnętrznych / Ładowanie indukcyjne
2 –
3 Hak holowniczy
4 Klakson
5 Pompka spryskiwacza przedniej/tylnej szyby
6 Pompka spryskiwacza przedniej/tylnej szyby
7 Podgrzewana kierownica
8 Tylna wycieraczka
9 –
10 Centralny zamek
11 Centralny zamek
12 Klaster instrumentów
13 System kontroli klimatu / USB
14 OnStar
15 Zestaw wskaźników / system kontroli klimatu
16 Hamulec / Rozrusznik / Zatrzymane wyłączenie zasilania
17 Klaster instrumentów
18 Zaawansowany asystent parkowania
19 Moduł górnej kolumny / Moduł sterujący przyczepy
20 –
21 Alarm antywłamaniowy / przycisk Start
22 Czujnik deszczu / kamera
23 Moduł drzwi
24 Zaawansowany asystent parkowania / Kamera / Infotainment
25 Poduszka powietrzna
26 Moduł górnej kolumny
27 System alarmowy antywłamaniowy
28 –
29 Informacje i rozrywka
30 –
31 Informacje i rozrywka
32 Gniazdo zasilania z przodu
33 –
34 Podgrzewane lusterka zewnętrzne / moduł drzwi
35 Zestaw wskaźników / włącznik światła / zaawansowany asystent parkowania / moduł sterujący skrzynią biegów
36 Światła dodatkowe / Światła osłony przeciwsłonecznej / Światła schowka na rękawiczki

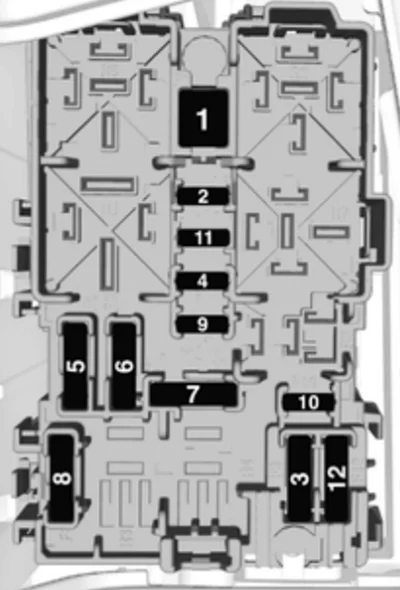

Skrzynka bezpieczników po prawej stronie tablicy rozdzielczej

W pojazdach z kierownicą po lewej stronie znajduje się za osłoną w schowku podręcznym.
Otwórz schowek i zdejmij pokrywę, wyjmij wspornik.
Opel Crossland X (2017-2020) - schematy bezpieczników i przekaźników

W pojazdach z kierownicą po prawej stronie skrzynka bezpieczników znajduje się za pokrywą w tablicy rozdzielczej.
Odłącz osłonę z boku i zdejmij.

Opel Crossland X (2017-2020) - schematy bezpieczników i przekaźników

Numer Opi
1 Ogrzewana tylna szyba
2 Podgrzewane lusterka zewnętrzne
3 Okno elektryczne z przodu
4 Sterownik drzwi kierowcy
5 Tylna szyba sterowana elektrycznie
6 Podgrzewane siedzenia
7 –
8 Informacje i rozrywka
9 –
10 Gniazdo zasilania z tyłu
11 –
12 –

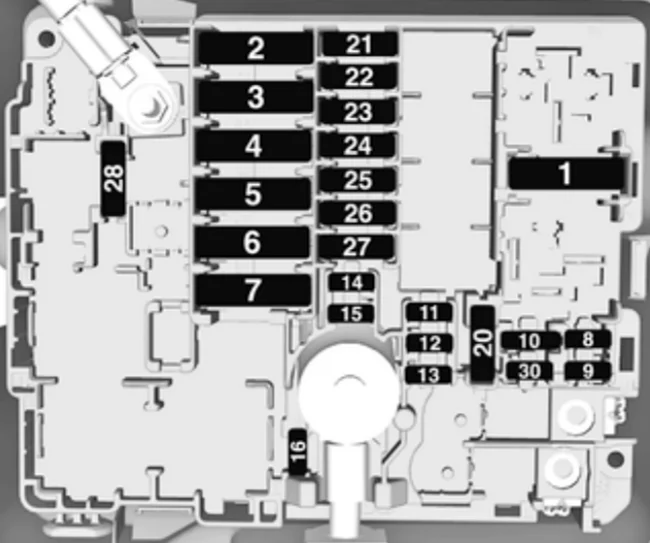

Skrzynka bezpieczników komory silnika

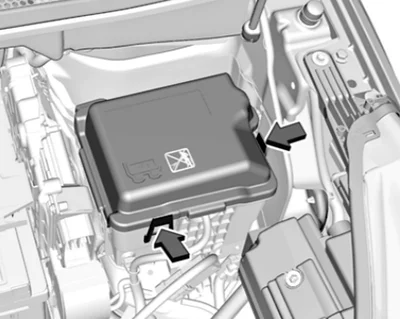

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.

Odłącz pokrywę i zdejmij ją.

Opel Crossland X (2017-2020) - schematy bezpieczników i przekaźników

Opel Crossland X (2017-2020) - schematy bezpieczników i przekaźników

Numer Opis
1 System kontroli klimatu wentylatora
2 –
3 Skrzynka bezpieczników nadwozia
4 –
5 Skrzynka bezpieczników tablicy rozdzielczej
6 Układ chłodzenia silnika
7 Moduł kontroli nadwozia
8 Pompa paliwowa sterowania silnikiem
9 Kontrola silnika
10 Kontrola silnika
11 Kontrola silnika
12 Układ chłodzenia silnika
13 Moduł kontroli nadwozia
14 Inteligentny czujnik akumulatora
15 –
16 Przednie światło przeciwmgielne
17 –
18 Prawe światło drogowe
19 Lewe światło drogowe
20 Pompa paliwowa sterowania silnikiem
21 Rozrusznik
22 –
23 Rozrusznik
24 Hak holowniczy
25 Skrzynka bezpieczników tablicy rozdzielczej
26 Moduł sterujący skrzynią biegów
27 Moduł kontroli nadwozia
28 Moduł sterujący silnika
29 Przednia wycieraczka
30 Moduł kontroli nadwozia

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
